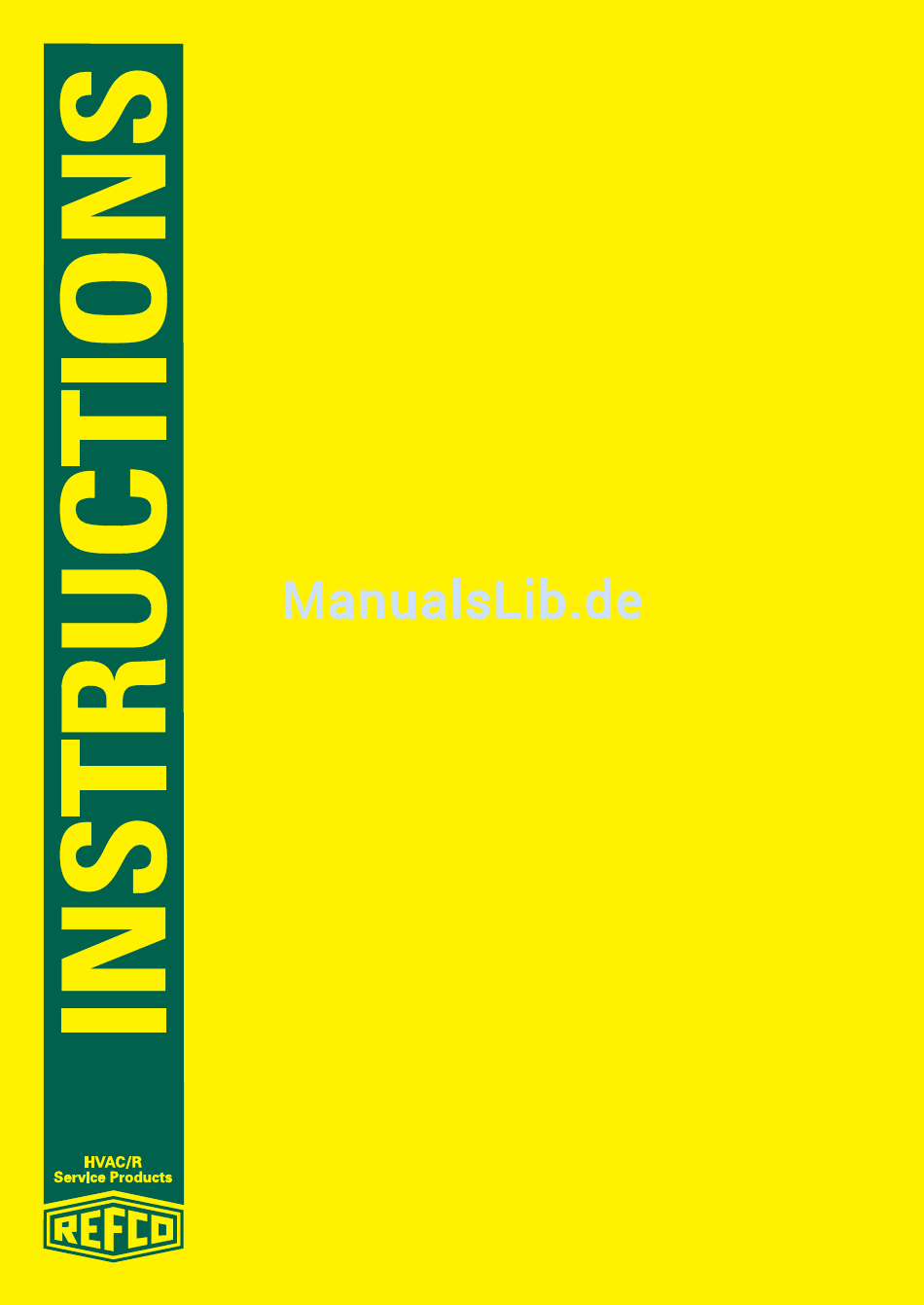

- Seite 1 DIGIMON-SE DIGIMON4 Installation and operating guide Digital Manifold Installations- und Bedienungsanleitung Digitale Monteurhilfe Guide d’installation et d‘utilisation By-pass électronique Istruzioni per l’installzione e l’uso Gruppo Manometrico digitale Guía de instalación y funcionamiento Analizador digital...
-
Seite 23: Bedienungs- Und Wartungsanleitung Für Die Elektronische 2-Weg Und 4-Weg Monteurhilfe

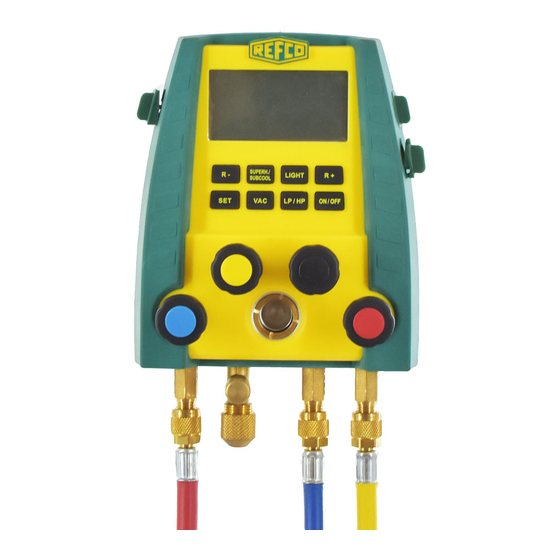

Bedienungsanleitung DIGIMON-SE / DIGIMON4 Deutsch Bedienungs- und Wartungsanleitung für die elektronische 2-Weg und 4-Weg Monteurhilfe DIGIMON-SE DIGIMON4 1. Niederdruck-Anschluss ¼“ SAE 2. Hochdruck-Anschluss ¼“ SAE 3. Anschluss Vakuum ¼“ SAE resp. 3/8“ 4. Anschluss Kältemittel ¼“ SAE 5. Niederdruck-Ventil (blau 6. - Seite 24 Deutsch Bedienungsanleitung DIGIMON-SE / DIGIMON4 Inhaltsverzeichnis Wichtige Sicherheits-Hinweise ................... 23 Verwendung / Einsatz ....................23 Lieferumfang ....................... 24 Transport ........................24 Beachten ........................24 Technische Beschreibung ................... 24 Tastenfunktionen ......................26 Batteriestandsanzeige ....................26 Anwendung ........................27 Anschliessen der Monteurhilfe ..................32 Evakuieren der Anlage ....................
-
Seite 25: Wichtige Sicherheits-Hinweise
Frigoristen und Kälte-Techniker. Aufgrund der hohen Drücke sowie der chemischen und physikalischen Gase, die in Kältesystemen verwendet werden, lehnt REFCO jede Verantwortung und Haftung bei Unfällen, Verletzungen und Tod ab. REFCO weist ausdrücklich darauf hin, die Produkte ausschliesslich an professionell... -
Seite 26: Lieferumfang
Deutsch Bedienungsanleitung DIGIMON-SE / DIGIMON4 Lieferumfang Der Lieferumfang für die verschiedenen Ausführungen und Variationen ist dem REFCO- Katalog zu entnehmen oder unter www.refco.ch Transport Die Monteurhilfen werden ab Werk in einem Kunststoffkoffer mit oder ohne Füllschläuche geliefert. Monteurhilfen sind hochwertige Messinstrumente und sollen immer im Koffer transportiert und aufbewahrt werden. - Seite 27 Bedienungsanleitung DIGIMON-SE / DIGIMON4 Deutsch Eigenschaft Werte Arbeitsdruck Niederdruck maximal: 60bar / 870psi / 6000kPa / 6MPa Hochdruck 60bar / 870psi / 6000kPa / 6MPa Auflösung 0.01 bar / 0.5psi / 1kPa / 0.001MPa Druckanzeige: bar / psi / kPa / MPa...
-
Seite 28: Tastenfunktionen
Deutsch Bedienungsanleitung DIGIMON-SE / DIGIMON4 Vakuumanzeige mit externem Vakuumsensor Eigenschaft Werte Bereich: 0 bis 10000 Mikron Auflösung: 0.1Pa / 1Mikron / 0.001mbar / 0.001Torr / 1mTorr / 0.0001psi / 0.0001inHg Einheiten: Pa / Mikron / mbar / Torr / mTorr / psi / inHg... -
Seite 29: Anwendung
Bedienungsanleitung DIGIMON-SE / DIGIMON4 Deutsch Anwendung Vorbereitung 4 Batterien in das Batteriefach auf der Rückseite einlegen. Achtung: Beachten sie unbedingt die richtige Polarität der Batterien. Lassen sie aufgebrauchte Batterien nicht im Batteriefach. Falls sie die DIGIMON über längere Zeit nicht gebrauchen, entfernen sie die Batterien aus dem Batteriefach. - Seite 30 Deutsch Bedienungsanleitung DIGIMON-SE / DIGIMON4 Digitale Anzeige Analoge Anzeige mit Speicherfunktion Kältemittel auswählen Durch Drücken der Tasten oder kann das gewünschte Kältemittel aus dem Verzeichnis abgerufen werden. Während der Auswahl blinkt das „R“ auf dem Display. Durch Drücken der -Taste wird das gewählte Kältemittel fixiert. Das „R“ im Display blinkt nun nicht mehr.
- Seite 31 Bedienungsanleitung DIGIMON-SE / DIGIMON4 Deutsch Druck-Masseinheit auswählen -Taste gedrückt halten. Mit die gewünschte Einheit auswählen. Beide Tasten loslassen. Temperatur-Masseinheit auswählen -Taste gedrückt halten. Mit zwischen °C und °F wählen. Beide Tasten loslassen. Beachten: Die zuletzt ausgewählten Druck- und Temperatur-Masseinheiten bleiben gespeichert.
- Seite 32 Deutsch Bedienungsanleitung DIGIMON-SE / DIGIMON4 ------ SUPERH SUBC00L zeigt die Differenz „K“ (F) zwischen der Temperatur gemäss Dampfdrucktafel (to, tc) und der gemessenen Temperatur (t1, t2) der externen Temperatursonden(9) oder der Zangentemperatur-fühlern(10). Vakuum Anzeige - Taste drücken um in die Vakuum Anzeige zu gelangen.
- Seite 33 Bedienungsanleitung DIGIMON-SE / DIGIMON4 Deutsch Externer Vakuumsensor (Optional) Für die Messung genauer Vakuumwerte ist mit dem externen Vakuumsensor zu arbeiten. Der Sensor ist an der Anlage anzuschliessen. Vakuumanzeige Masseinheit auswählen -Taste gedrückt halten. Mit die gewünschte Einheit auswählen. Beide Tasten loslassen.
-
Seite 34: Anschliessen Der Monteurhilfe
Deutsch Bedienungsanleitung DIGIMON-SE / DIGIMON4 Anschliessen der Monteurhilfe a) mit DIGIMON-SE Blauer Schlauch anschliessen (1) Anlage Saugdruckseite anschliessen Roter Schlauch anschliessen (2) Anlage Hochdruckseite anschliessen Gelber Schlauch anschliessen (3) Vakuumpumpe anschliessen Beide Ventile (5+6) schliessen b) mit DIGIMON4 ... -
Seite 35: Füllen Der Anlage
Schläuche von der Anlage abschrauben. Ventile (5+6) öffnen. b) mit DIGIMON4 Monteurhilfe Gelben Schlauch (3/8“) von Vakuumpumpe und DIGIMON4 (3) lösen und Schutzkappen auf 3/8“ SAE-Gewinde schrauben. Schwarzes Ventil (8) öffnen. Ventil an Kältemittelflasche oder Kältemittelzylinder öffnen, blaues Ventil (5) öffnen und gewünschte Menge Kältemittel einströmen lassen. -
Seite 36: Messen Im Überhitzung/Superheat - Unterkühlung /Subcool Modus
Ihre neue DIGIMON ist nach den neuesten arbeitsphysiologischen und ergonomischen Gesichtspunkten entwickelt worden und entspricht dem aktuellen Stand der Technik. Das Unternehmen REFCO Manufacturing Ltd wurde nach DIN EN ISO 9001 : 2008 zertifiziert. Ständige Qualitätskontrollen sowie eine sorgfältige Verarbeitung gewährleisten eine solide Funktionsfähigkeit und ermöglichen die REFCO-Garantie... -
Seite 37: Zum Thema Umwelt
Materialbeschaffung und der Produktion wurde auf Energieersparnis und Umweltverträglichkeit geachtet. REFCO Manufacturing Ltd sieht sich „zeitlebens“ verantwortlich für seine Produkte. Aus diesem Grund hat sich REFCO Manufacturing nach der DIN EN ISO 14001 : 2004 zertifizieren lassen. Bei Ausserbetriebsetzung des Gerätes sollte der Anwender die geltenden Entsorgungsvorschriften seines Landes beachten. -
Seite 38: Werkseinstellung
Deutsch Bedienungsanleitung DIGIMON-SE / DIGIMON4 Werkseinstellung 1. DIGIMON auf Bild „Digitale Anzeige“ einstellen LIGHT 2. Taste gleichzeitig während 5 Sekunden gedrückt halten 3. Auf Display erscheint - - - - - - - - 4. Taste drücken zum Quittieren Nullstellung externer Vakuumsensor 1. -
Seite 39: Kalibration Drucksensoren
Bedienungsanleitung DIGIMON-SE / DIGIMON4 Deutsch Kalibration Drucksensoren Eine korrekte Kalibrierung benötigt ein zertifiziertes Kontrollgerät. (z.B. REF-CLASS-GAUGE Best-Nr. 4682293) 1. DIGIMON ausschalten LIGHT ON/Off 2. Taste gedrückt halten und Gerät mit einschalten. Auf Display erscheint „Password“ 000 3. Taste drücken zum Code 009 wählen. -
Seite 40: Kalibration Temperaturanzeige
Deutsch Bedienungsanleitung DIGIMON-SE / DIGIMON4 Kalibration Temperaturanzeige bei Raumtemperatur 1. DIGIMON ausschalten 2. Temperatursensoren (K-Type) einstecken. Raum- und Messtemperatur muss konstant 25 +/-3°C betragen und mindestens während 20 Minuten stabil sein. Die Sensorkabel müssen gerade sein (abgerollt). Während der Kalibrierung dürfen sie Kabel und Stecker nicht berühren. -
Seite 41: Kalibration Temperaturanzeige Mit Eiswasser
Bedienungsanleitung DIGIMON-SE / DIGIMON4 Deutsch 8. Taste drücken zum Bestätigen. Auf Display erscheint 00xxx 27.0°C 9. Taste drücken zum Kalibrieren der Hochdruckseite (HP) Vorgang weiter bei Punkt 6 ON/Off 10. Wenn beide Sensoren kalibriert sind, drücken Sie , um den... - Seite 42 Deutsch Bedienungsanleitung DIGIMON-SE / DIGIMON4 Während der Kalibrierung sicherstellen, dass beide Temperatursensoren mit der DIGIMON verbunden sind. Auf Display erscheint (Niederdruckseite) Temperatur Code kann ändern 00xxx Aktuelle Raum-Temperatur (bleibt stabil) 24.4°C 7. Die Temperatursensoren in das Eiswasser 0°C eintauchen.
