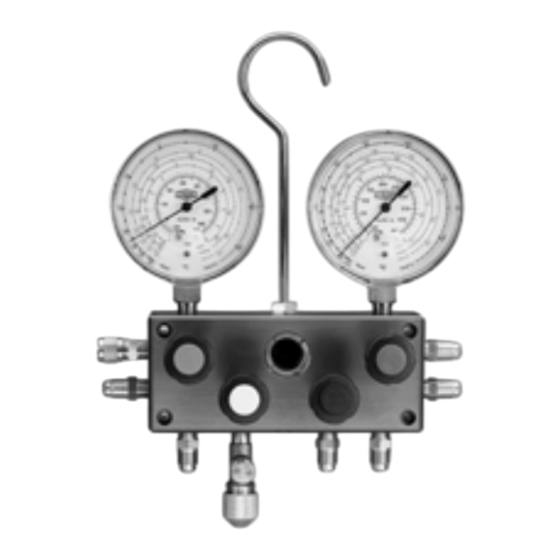

- Seite 1 M4-Deluxe Instruction manual for REFCO 4-way manifolds Bedienungs- und Wartungsanleitung für 4-Weg Monteurhilfen Mode d’emploi pour by-pass REFCO 4 voies Istruzioni d’uso per i gruppi manometrici REFCO a 4 vie Instrucciones de uso para grupos manométricos REFCO de quatros vías...
- Seite 3 Instruction manual for REFCO 4-way manifolds: M4-DELUXE...
-
Seite 4: Purpose And Use
Extent of delivery: Details about the variations and contents of the manifold are described in the REFCO catalogue as well as on the web www.refco.ch. Storage: Manifolds are high precision measuring instruments. - Seite 5 The different types of available manifolds are: BM4, SM4 ¨ lift plastic plug on lens ¨ screw on dial M4, M4-DELUXE ¨ screw on top of gauge (outside –“12-o-clock“) After adjusting replace the lens or the plastic plug.
- Seite 6 • If the sight glass is leaking a replacement kit is available. To change the sight glass a special tool is necessary (M4-6-11-T, Part No. 4493169) which is also available from REFCO. Replace and tighten the new sight glass carefully in order to prevent damaging the glass.
- Seite 7 Index: compound gauge pressure gauge adjusting screw compound connection pressure connection vacuum connection refrigerant connection vacuum valve compound valve 10 pressure valve 11 refrigerant valve Possible connection for vaccum gauge...
- Seite 8 Bedienungs- und Wartungsanleitung für 4-Weg Monteurhilfen: M4-DELUXE...
-
Seite 9: Wichtige Sicherheitshinweise
Frigoristen und Kälte-Techniker. Aufgrund der hohen Drücke sowie der chemischen und physikalischen Gase, die in Kältesystemen verwendet werden, lehnt REFCO jede Verantwortung und Haftung bei Unfällen, Verletzungen und Tod ab. REFCO weist ausdrücklich darauf hin, die Produkte ausschliesslich an professionell ausgebil- dete Fachleute zu verkaufen. - Seite 10 Die Korrekturschraube ist je nach Manometertyp unterschied- lich platziert. Um die Korrekturschraube bedienen zu können, ist folgendes vorzukehren: BM4, SM4 ¨ Stopfen am Sichtglas entfernen ¨ Schraube auf Zifferblatt M4, M4-DELUXE ¨ Schraube auf Manometergehäuse (aussen –“12-Uhr“) Zur Korrektur des Zeigers auf den Nullpunkt kann die Schraube mit einem Schraubenzie- her leicht nach links oder rechts gedreht werden, bis die genaue Position eingestellt ist.
-
Seite 11: Unterhaltsarbeiten An Der Monteurhilfe
• Bei undichten Ventilen ist der Kolben komplett (mit O-Ring und PTFE-Dichtung) zu er- setzen. • Zum Wechseln des Schauglases an der Monteurhilfe ist das REFCO-Spezialwerkzeug M4-6-11-T (Art.Nr. 4493169) zu verwenden. Die Verwendung anderer Werkzeuge kann den Schraubring und das Schauglas beschädigen, oder das richtige Eindrehen des Schraubringes verhindern. -
Seite 12: Entsorgung Der Monteurhilfe
Entsorgung der Monteurhilfe: • Bei Ausserbetriebsetzung einer Monteurhilfe hat der Anwender die einschlägigen Ent- sorgungsvorschriften seines Landes zu beachten. Ersatzteile zu Monteurhilfen: Ersatz-Drehknopf Set M4-7-SET-B+N+R+Y Best.-Nr. 4687094 Ventileinsatz-Set (4 Stück) M2-10-95-R/4 Best.-Nr. 4687105 Ventil-Kolben (4 Stück) M4-6-04-R/4 Best.-Nr. 4687093 Schauglas-Set M4-6-11 Best.-Nr. - Seite 13 Mode d‘emploi pour by-pass REFCO 4 voies: M4-DELUXE...
-
Seite 14: Recommandations De Sécurité Importantes
Pendant l’utilisation du by-pass, il est impératif de porter des lunettes de sécurité et des gants de protection. m Les produits REFCO ont été spécialement développés pour les techniciens de la réfri- gération et de l’air conditionné. En raison des hautes pressions, il existe des risques chimiques dus aux fluides frigorigènes et huiles. -
Seite 15: Description Technique
Différents modèles existants: BM4, SM4 ➞ bouchon plastique sur le verre ➞ vis sur le cadran M4, M4-DELUXE ➞ vis au-dessus du manomètre (à l’extérieur – „à midi“) Après réglage remettre en place le verre ou le bouchon plastique. - Seite 16 être mis en route pour accélérer la procédure. Contrôler la charge de fluide frigorigène à l’aide d’une balance de charge (le modèle REFCO REF-ME- TER-OCTA par exemple) et vérifier la pression indiquée sur le manomètre basse pression.
-
Seite 17: Pièces De Rechange
Pièces de rechange: Boutons de remplacements M4-7-SET-B+N+R+Y Réf. 4687094 Vanne complète (4 pièces) M2-10-95-R/4 Réf. 4687105 Piston seul (4 pièces) M4-6-04-R/4 Réf. 4687093 Voyant M4-6-11 Réf. 4491018 Outil pour voyant M4-6-11-T Réf. 4493169 Valise plastique M4-6-14 Réf. 4678431 Valise Multi-Case M4-6-15 Réf. - Seite 18 Istruzioni d’uso Per i gruppi manometrici REFCO a 4 vie: M4-DELUXE...
-
Seite 19: Volume Di Consegna
I gruppi manometrici sono forniti dalla fabbrica in una valigetta di plastica o in una scatola di cartone con o senza i tubi di carica. I gruppi manometrici REFCO sono degli strumenti d’alta precisione. Dopo l’uso posare gli istrumenti nella valigetta o scatola di cartone prevista per il trasporto. -
Seite 20: Descrizioni Tecniche
I modelli sono: BM4, SM4 ➞ staccare il tappo di plastica sul vetrino ➞ vite di azzeramento sul quadrante M4, M4-DELUXE ➞ vite d’azzeramento sul manometro (all’esteriore) Dopo la regolazione rimettere il tappo o rimontare il vetrino. - Seite 21 • Dopo ogni sostituzione esaminare in ogni caso le funzioni del gruppo mano- metrico. Altri accessori e tubi di carica per i gruppi manometrici REFCO possono essere trovati sul catalogo REFCO o sul sito WEB www.refco.ch. Smaltimento dei gruppi manometrici: •...
- Seite 22 Pezzi di ricambio per il gruppo manometrico: Manopole di ricambio M4-7-SET-B+N+R+Y No. d’ordine 4687094 Rubinetto completo (4 pezzi) M2-10-95-R/4 No. d’ordine 4687105 Pistone con guarnizione (4 pezzi) M4-6-04-R/4 No. d’ordine 4687093 Indicatore completo M4-6-11 No. d’ordine 4491018 Chiave per Indicatore M4-6-11-T No.
-
Seite 23: Instrucciones De Uso
Instrucciones de uso para grupos manométricos REFCO de 4 vías: M4-DELUXE... -
Seite 24: Aviso Importante De Seguridad
Cuando trabaje con ell grupo manométrico se deben usar siempre gafas de protección. m Los productos REFCO han sido diseñados y fabricados para ser manipulados por fri- gosristas y técnicos de refrigeración capacitados. Debido a las altas presiones y las características físicas y químicas de los gases usados en los sistemas de refrigeración,... -
Seite 25: Descripción Técnica
Diferentes modelos disponibles: BM4, SM4 ¨ retire el tapón de plástico de la lente ¨ el tornillo se encuentra en la esfera M4, M4-DELUXE ¨ tornillo en la parte superior del manómetro (exterior, “a las 12 en punto”) Después de ajustar, vuelva a colocar la lente o el tapón de plástico. - Seite 26 (como por ejemplo la REF-METER-OCTA de REFCO) y observe la presión de el manómetro de baja presión. Si el refrigerante envasado no es suficiente, encender el compresor de el aparato refrige- rante.
- Seite 27 Recambios para grupos manométricos: Botones de recambio M4-7-SET-B+N+R+Y Parte nº 4687094 Válvulas de recambio (4 piezas por unidad) M2-10-95-R/4 Parte nº 4687105 Pistón con juntas M4-6-04-R/4 Parte nº 4687093 Kit de visor de vidrio M4-6-11 Parte nº 4491018 Llave para el visor del grupo manométrico M4-6-11-T Parte nº...
- Seite 28 REFCO Manufacturing Ltd. Industriestrasse 11 6285 Hitzkirch Switzerland Telefon +41 41 919 72 82 Telefax +41 41 919 72 83 info@refco.ch www.refco.ch...
