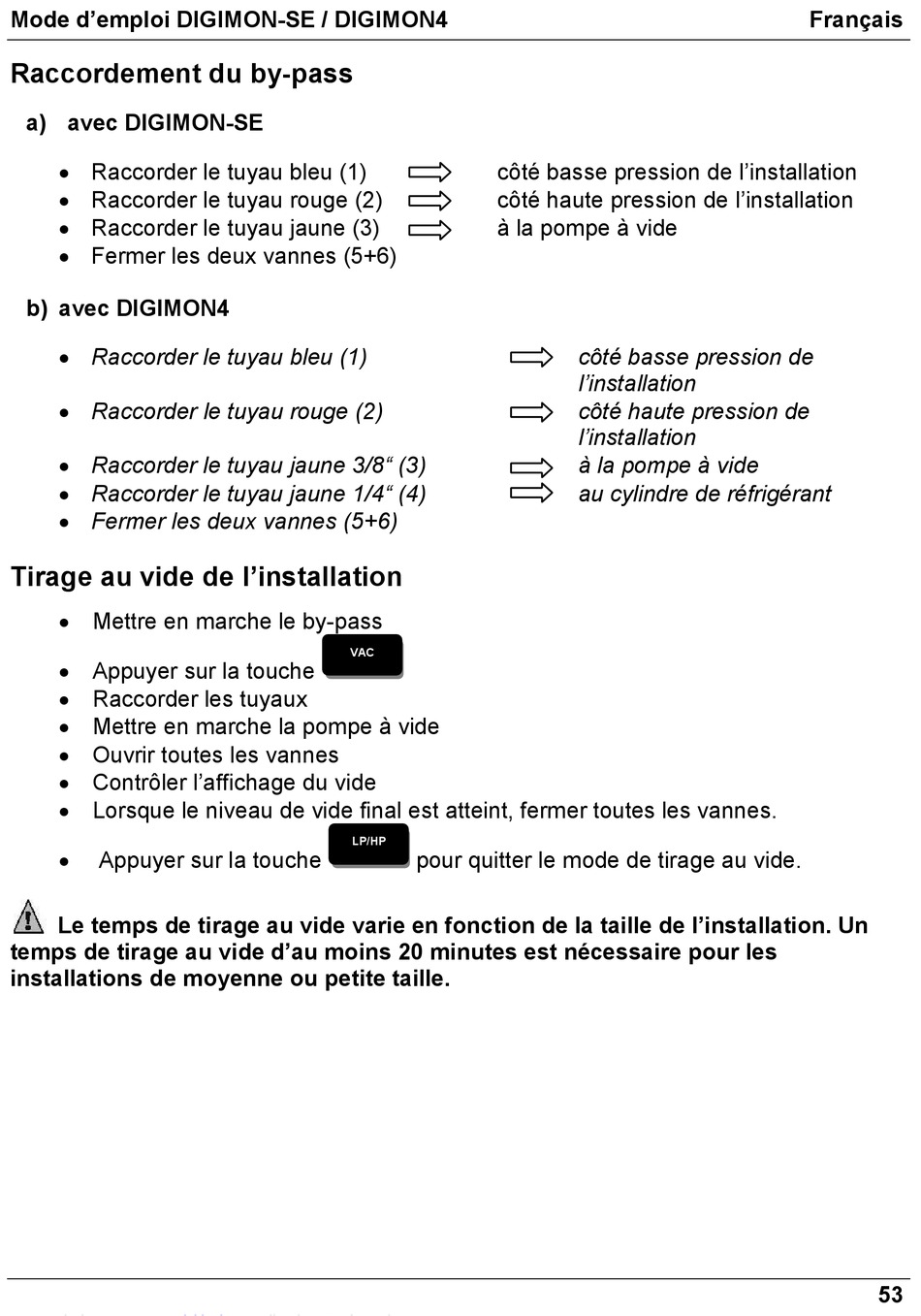

Mode d'emploi DIGIMON-SE / DIGIMON4

Raccordement du by-pass

a) avec DIGIMON-SE
 Raccorder le tuyau bleu (1)
 Raccorder le tuyau rouge (2)
 Raccorder le tuyau jaune (3)
 Fermer les deux vannes (5+6)
b) avec DIGIMON4
 Raccorder le tuyau bleu (1)
 Raccorder le tuyau rouge (2)
 Raccorder le tuyau jaune 3/8" (3)
 Raccorder le tuyau jaune 1/4" (4)
 Fermer les deux vannes (5+6)

Tirage au vide de l'installation

 Mettre en marche le by-pass
 Appuyer sur la touche
 Raccorder les tuyaux
 Mettre en marche la pompe à vide
 Ouvrir toutes les vannes
 Contrôler l'affichage du vide
 Lorsque le niveau de vide final est atteint, fermer toutes les vannes.
 Appuyer sur la touche
Le temps de tirage au vide varie en fonction de la taille de l'installation. Un
temps de tirage au vide d'au moins 20 minutes est nécessaire pour les
installations de moyenne ou petite taille.
côté basse pression de l'installation
côté haute pression de l'installation
à la pompe à vide
VAC
LP/HP
pour quitter le mode de tirage au vide.
côté basse pression de
l'installation
côté haute pression de
l'installation
à la pompe à vide
au cylindre de réfrigérant
Français
53
