Deutsch

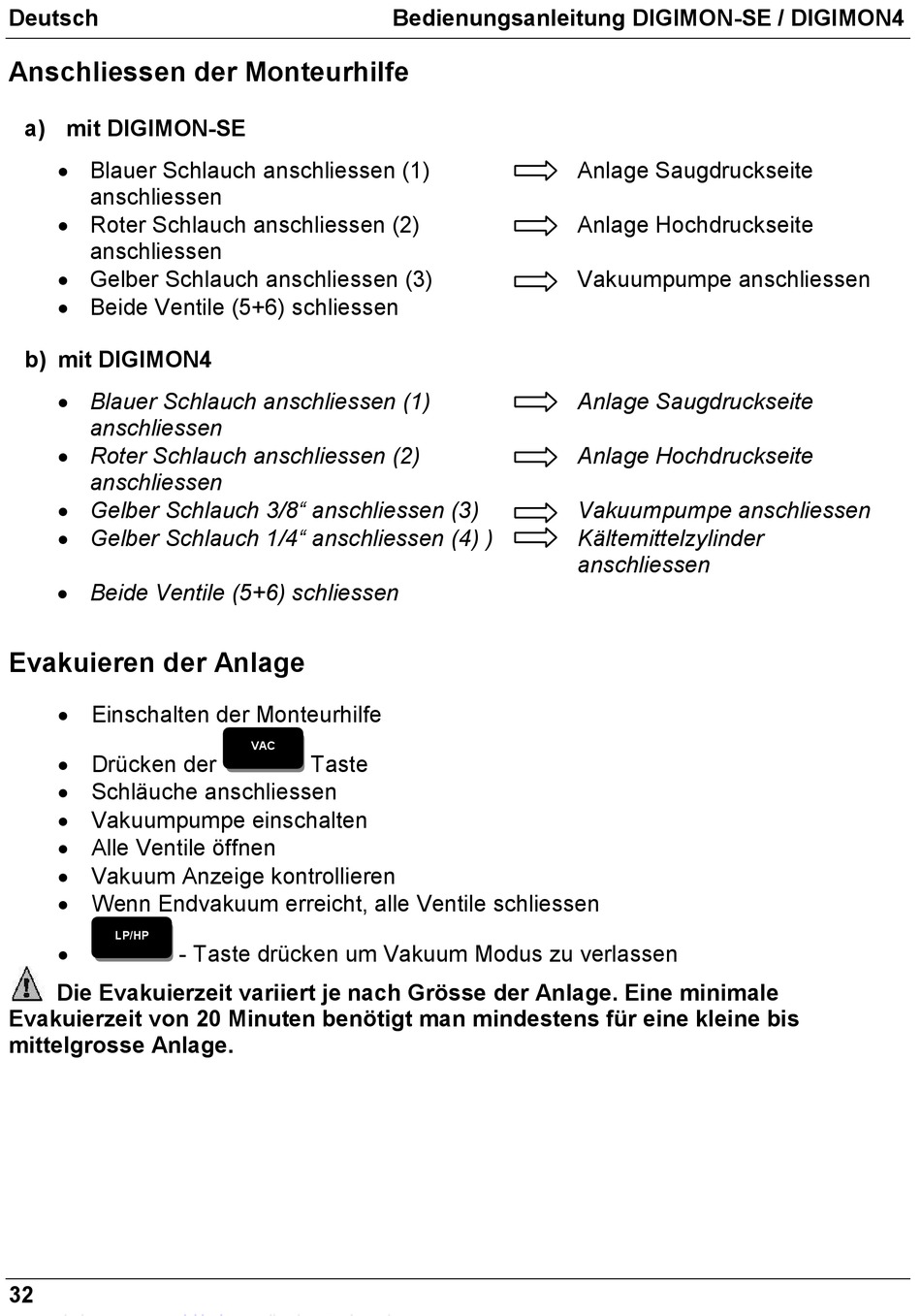

Anschliessen der Monteurhilfe

a) mit DIGIMON-SE
 Blauer Schlauch anschliessen (1)
anschliessen
 Roter Schlauch anschliessen (2)
anschliessen
 Gelber Schlauch anschliessen (3)
 Beide Ventile (5+6) schliessen
b) mit DIGIMON4
 Blauer Schlauch anschliessen (1)
anschliessen
 Roter Schlauch anschliessen (2)
anschliessen
 Gelber Schlauch 3/8" anschliessen (3)
 Gelber Schlauch 1/4" anschliessen (4) )
 Beide Ventile (5+6) schliessen

Evakuieren der Anlage

 Einschalten der Monteurhilfe
 Drücken der
 Schläuche anschliessen
 Vakuumpumpe einschalten
 Alle Ventile öffnen
 Vakuum Anzeige kontrollieren
 Wenn Endvakuum erreicht, alle Ventile schliessen
LP/HP
 - Taste drücken um Vakuum Modus zu verlassen
Die Evakuierzeit variiert je nach Grösse der Anlage. Eine minimale
Evakuierzeit von 20 Minuten benötigt man mindestens für eine kleine bis
mittelgrosse Anlage.
32
Bedienungsanleitung DIGIMON-SE / DIGIMON4
VAC
Taste
Anlage Saugdruckseite
Anlage Hochdruckseite
Vakuumpumpe anschliessen
Anlage Saugdruckseite
Anlage Hochdruckseite
Vakuumpumpe anschliessen
Kältemittelzylinder
anschliessen
