Refco DIGIMON4 Installations- Und Bedienungsanleitung Seite 32

Deutsch Bedienungsanleitung DIGIMON-SE / DIGIMON4
------

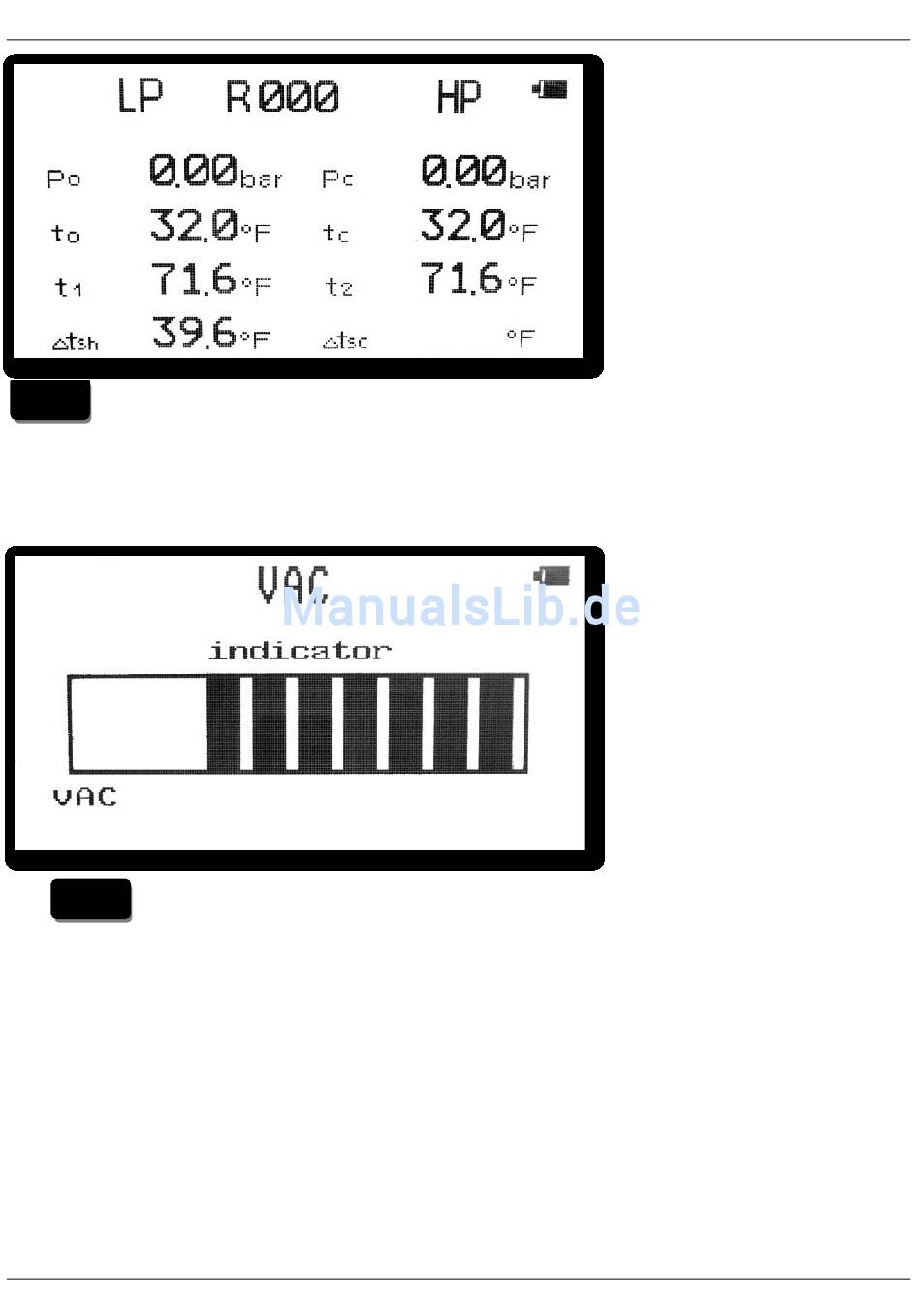

SUPERH
SUBC00L
zeigt die Differenz „K" (F) zwischen der Temperatur gemäss Dampfdrucktafel
(to, tc) und der gemessenen Temperatur (t1, t2) der externen Temperatursonden(9)
oder der Zangentemperatur-fühlern(10).
Vakuum Anzeige
VAC
Die - Taste drücken um in die Vakuum Anzeige zu gelangen.
Anzeigewerte Vakuum
Beim Evakuieren werden maximal 10 Balken angezeigt. Wenn die Anzeige stabil bleibt,
ist das Endvakuum erreicht und die Evakuierzeit beginnt. Die Anzeige des Endvakuums
(10 Balken) ist abhängig von der Leistungsfähigkeit der Vakuumpumpe und des
atmosphärischen Druckes.
Beachten:
Die DIGIMON-Monteurhilfe muss eingeschaltet sein, bevor die angeschlossene
Vakuumpumpe in Betrieb genommen wird. Die Monteurhilfe muss während der
Evakuierung eingeschaltet sein.
30
