Bedienungsanleitung DIGIMON-SE / DIGIMON4

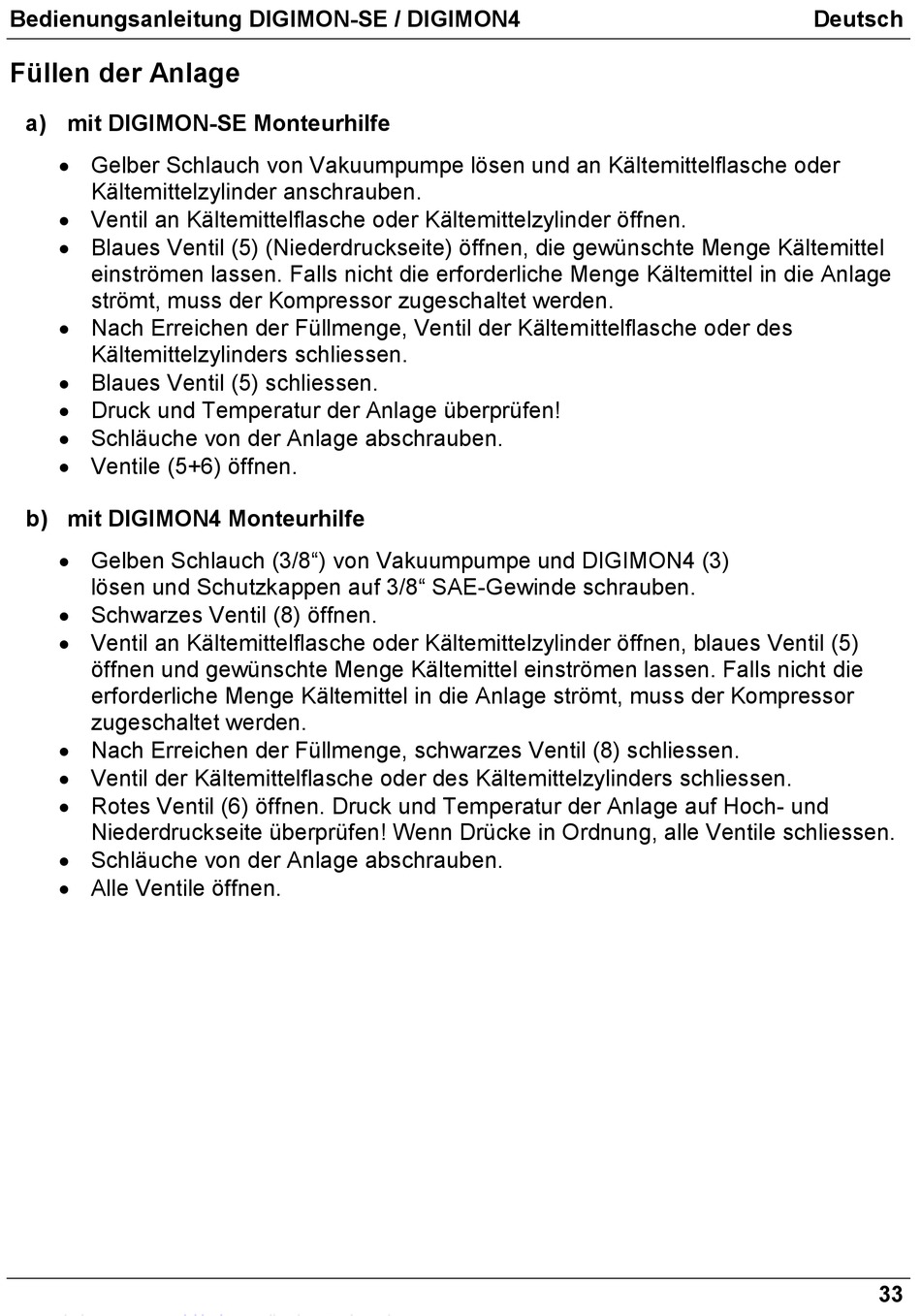

Füllen der Anlage
a) mit DIGIMON-SE Monteurhilfe
 Gelber Schlauch von Vakuumpumpe lösen und an Kältemittelflasche oder
Kältemittelzylinder anschrauben.
 Ventil an Kältemittelflasche oder Kältemittelzylinder öffnen.
 Blaues Ventil (5) (Niederdruckseite) öffnen, die gewünschte Menge Kältemittel
einströmen lassen. Falls nicht die erforderliche Menge Kältemittel in die Anlage
strömt, muss der Kompressor zugeschaltet werden.
 Nach Erreichen der Füllmenge, Ventil der Kältemittelflasche oder des
Kältemittelzylinders schliessen.
 Blaues Ventil (5) schliessen.
 Druck und Temperatur der Anlage überprüfen!
 Schläuche von der Anlage abschrauben.
 Ventile (5+6) öffnen.
b) mit DIGIMON4 Monteurhilfe
 Gelben Schlauch (3/8") von Vakuumpumpe und DIGIMON4 (3)
lösen und Schutzkappen auf 3/8" SAE-Gewinde schrauben.
 Schwarzes Ventil (8) öffnen.
 Ventil an Kältemittelflasche oder Kältemittelzylinder öffnen, blaues Ventil (5)
öffnen und gewünschte Menge Kältemittel einströmen lassen. Falls nicht die
erforderliche Menge Kältemittel in die Anlage strömt, muss der Kompressor
zugeschaltet werden.
 Nach Erreichen der Füllmenge, schwarzes Ventil (8) schliessen.
 Ventil der Kältemittelflasche oder des Kältemittelzylinders schliessen.
 Rotes Ventil (6) öffnen. Druck und Temperatur der Anlage auf Hoch- und
Niederdruckseite überprüfen! Wenn Drücke in Ordnung, alle Ventile schliessen.
 Schläuche von der Anlage abschrauben.
 Alle Ventile öffnen.
