Français
Manuel d'utilisation et d'entretien
pour by-pass électronique à 2 et 4 voies
DIGIMON-SE
DIGIMON4

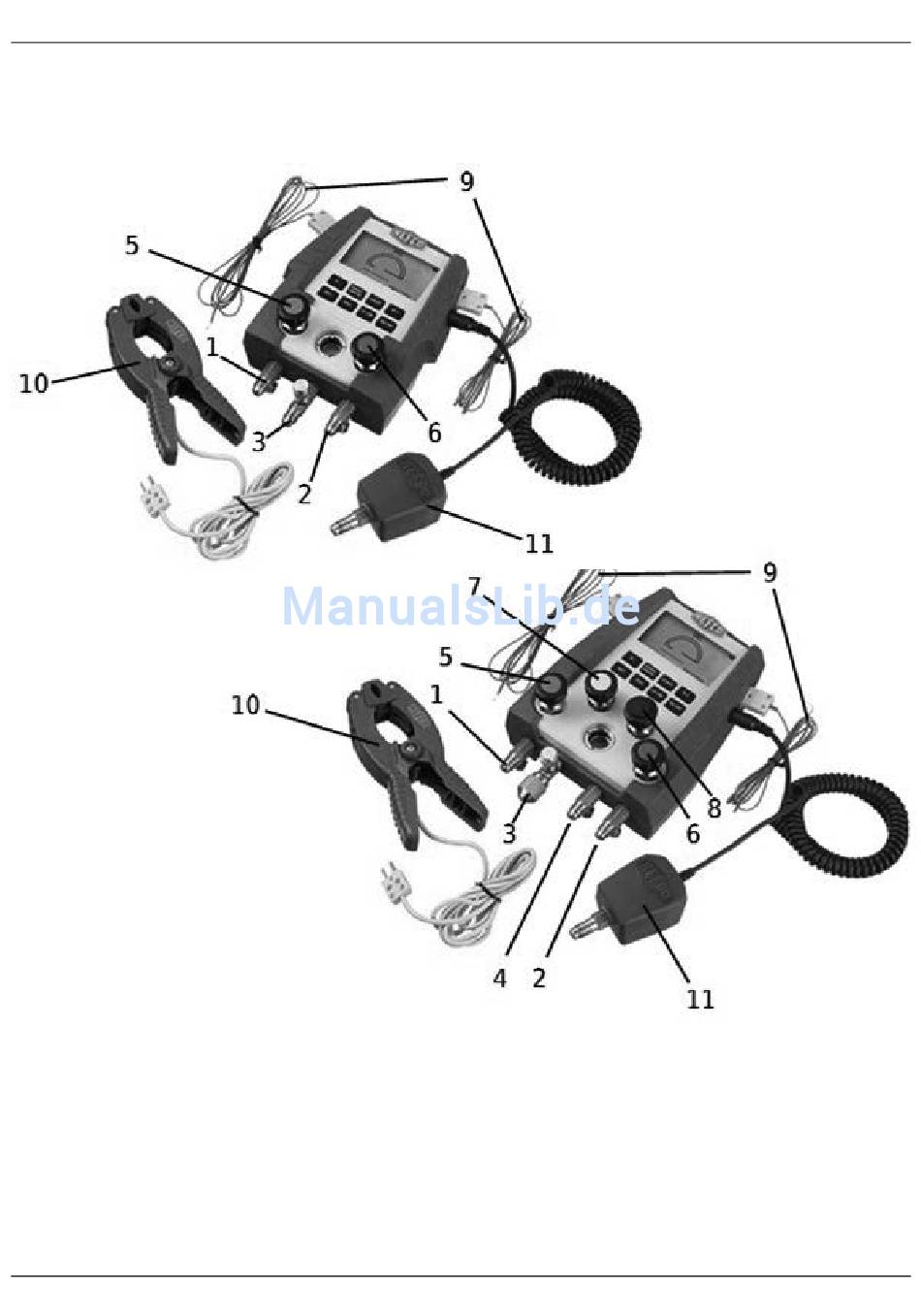

1. Raccord basse pression ¼" SAE
2. Raccord haute pression ¼" SAE
3. Raccord pour vide ¼" SAE ou 3/8"
4. Raccord pour réfrigérant ¼" SAE
5. Vanne basse pression (bleue)
6. Vanne haute pression (rouge)
7. Vanne pour vide (jaune)
8. Vanne pour réfrigérant (noire)
9. 2 sondes de température externes de type K
10. Sonde de température à pince de type K (en option) Réf. 4681466
11. Capteur pour vide externe DIGIMON-VAC (en option) Réf. 4686713
