Manual de instrucciones DIGIMON-SE / DIGIMON4
Instrucciones de uso y mantenimiento
Analizador digital de 2 y 4 vías
DIGIMON-SE
DIGIMON4

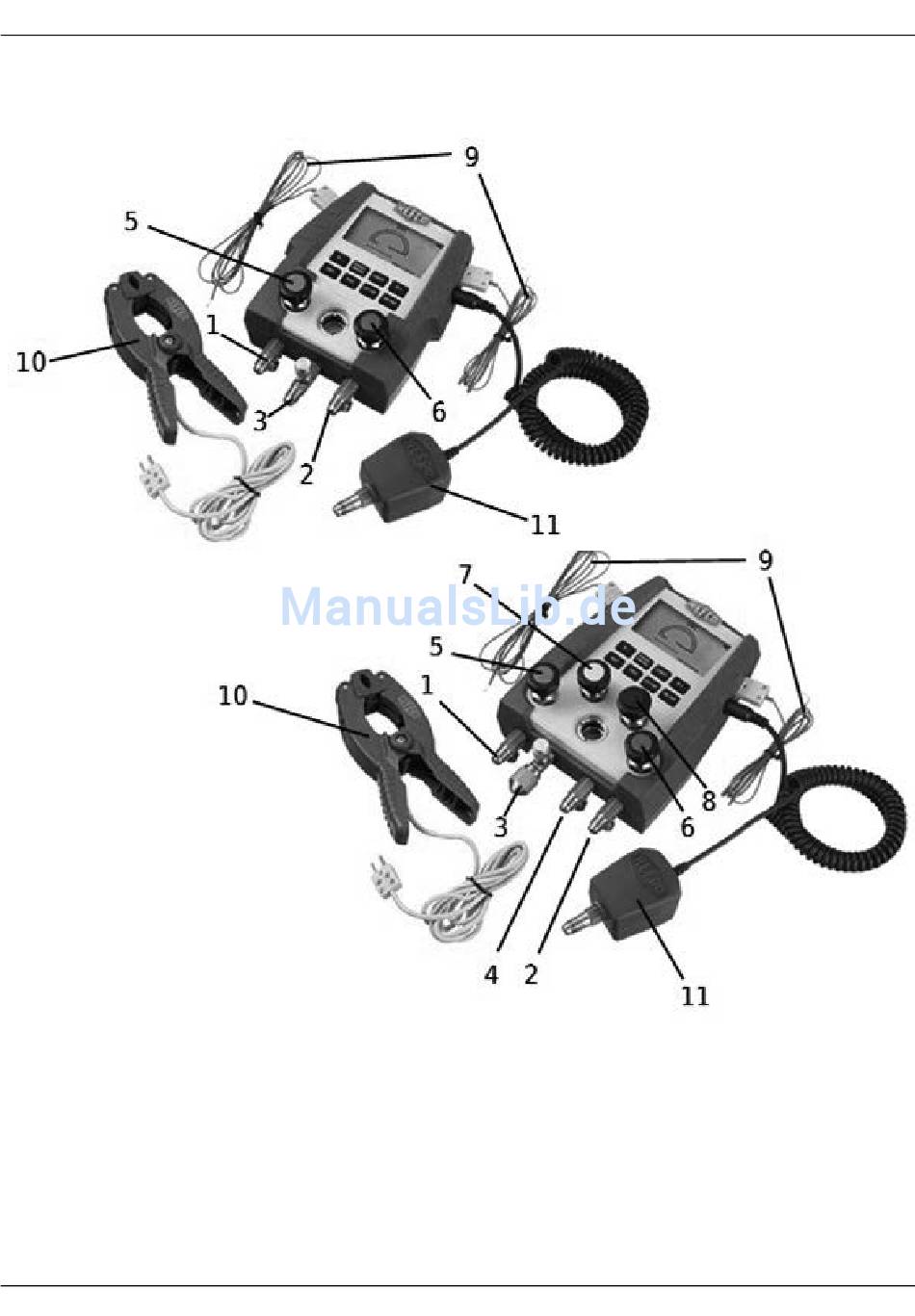

1. Conexión de baja presión ¼" SAE
2. Conexión de alta presión ¼" SAE
3. Conexión para vacío ¼" SAE, resp. 3/8"
4. Conexión para refrigerantes ¼" SAE
5. Válvula de baja presión (azul)
6. Válvula de alta presión (roja)
7. Válvula de vacío (amarilla)
8. Válvula para refrigerantes (negra)
9. 2 sensores de temperatura externos de tipo K
10. Sensor de temperatura de pinza de tipo K (opcional), art. n.º 4681466
11. Sensor externo de vacío DIGIMON-VAC (opcional), art. n.º 4686713
