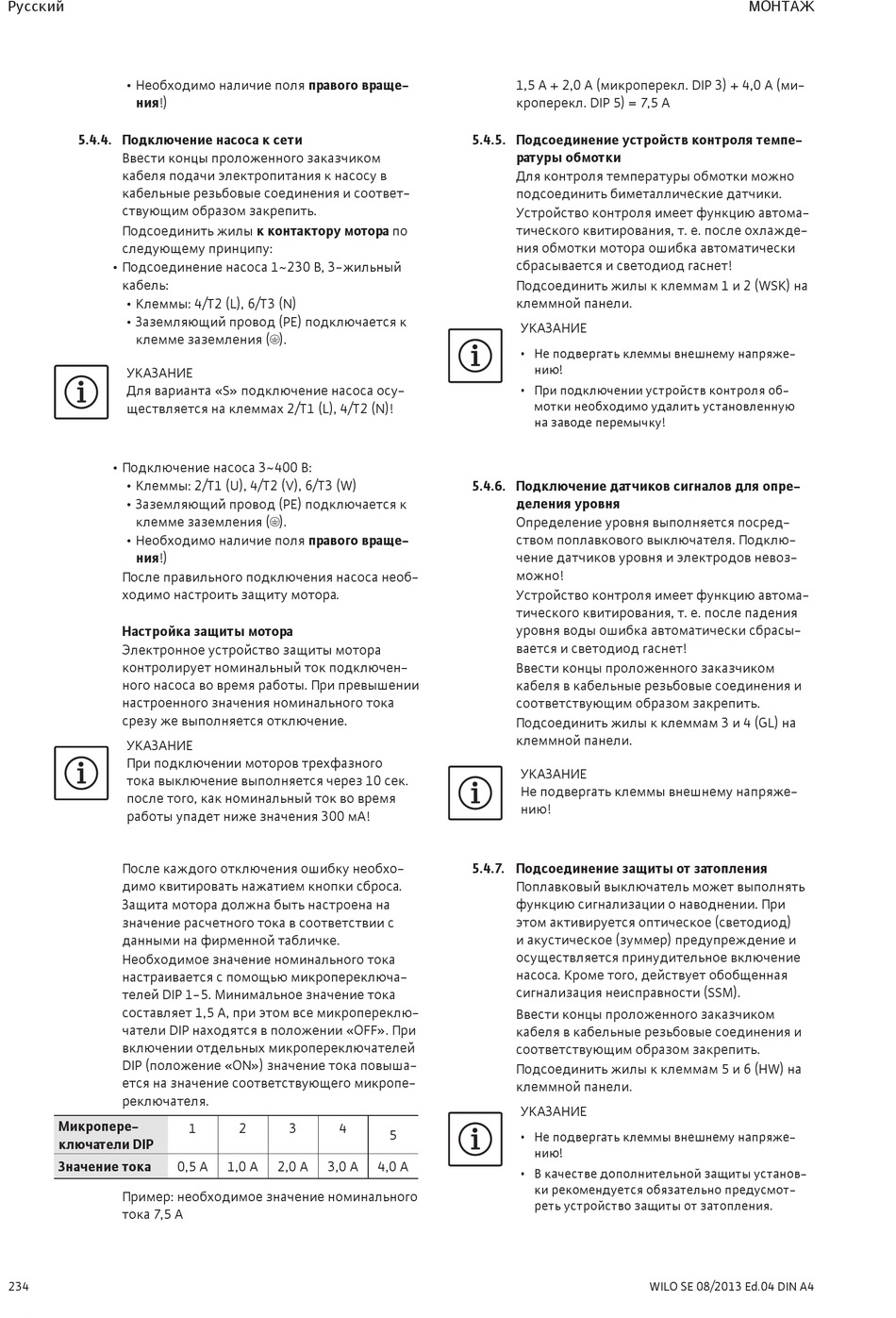

Русский
• Необходимо наличие поля правого враще-
ния!)
5.4.4. Подключение насоса к сети
Ввести концы проложенного заказчиком
кабеля подачи электропитания к насосу в
кабельные резьбовые соединения и соответ-
ствующим образом закрепить.
Подсоединить жилы к контактору мотора по
следующему принципу:
• Подсоединение насоса 1~230 В, 3-жильный
кабель:
• Клеммы: 4/T2 (L), 6/T3 (N)
• Заземляющий провод (PE) подключается к
клемме заземления (;).
УКАЗАНИЕ
Для варианта «S» подключение насоса осу-
ществляется на клеммах 2/T1 (L), 4/T2 (N)!
• Подключение насоса 3~400 В:
• Клеммы: 2/T1 (U), 4/T2 (V), 6/T3 (W)
• Заземляющий провод (PE) подключается к
клемме заземления (;).
• Необходимо наличие поля правого враще-
ния!)
После правильного подключения насоса необ-
ходимо настроить защиту мотора.
настройка защиты мотора
Электронное устройство защиты мотора
контролирует номинальный ток подключен-
ного насоса во время работы. При превышении
настроенного значения номинального тока
срезу же выполняется отключение.
УКАЗАНИЕ
При подключении моторов трехфазного
тока выключение выполняется через 10 сек.
после того, как номинальный ток во время
работы упадет ниже значения 300 мА!
После каждого отключения ошибку необхо-
димо квитировать нажатием кнопки сброса.
Защита мотора должна быть настроена на
значение расчетного тока в соответствии с
данными на фирменной табличке.
Необходимое значение номинального тока
настраивается с помощью микропереключа-
телей DIP 1-5. Минимальное значение тока
составляет 1,5 A, при этом все микропереклю-
чатели DIP находятся в положении «OFF». При
включении отдельных микропереключателей
DIP (положение «ON») значение тока повыша-
ется на значение соответствующего микропе-
реключателя.
микропере-
ключатели DIP
Значение тока 0,5 A
Пример: необходимое значение номинального
тока 7,5 A
234
1 2 3 4
1,0 A 2,0 A 3,0 A
1,5 A + 2,0 A (микроперекл. DIP 3) + 4,0 A (ми-
кроперекл. DIP 5) = 7,5 A
5.4.5. Подсоединение устройств контроля темпе-
ратуры обмотки
Для контроля температуры обмотки можно
подсоединить биметаллические датчики.
Устройство контроля имеет функцию автома-
тического квитирования, т. е. после охлажде-
ния обмотки мотора ошибка автоматически
сбрасывается и светодиод гаснет!
Подсоединить жилы к клеммам 1 и 2 (WSK) на
клеммной панели.
УКАЗАНИЕ
• Не подвергать клеммы внешнему напряже-
нию!
• При подключении устройств контроля об-
мотки необходимо удалить установленную
на заводе перемычку!
5.4.6. Подключение датчиков сигналов для опре-
деления уровня
Определение уровня выполняется посред-
ством поплавкового выключателя. Подклю-
чение датчиков уровня и электродов невоз-
можно!
Устройство контроля имеет функцию автома-
тического квитирования, т. е. после падения
уровня воды ошибка автоматически сбрасы-
вается и светодиод гаснет!
Ввести концы проложенного заказчиком
кабеля в кабельные резьбовые соединения и
соответствующим образом закрепить.
Подсоединить жилы к клеммам 3 и 4 (GL) на
клеммной панели.
УКАЗАНИЕ
Не подвергать клеммы внешнему напряже-
нию!
5.4.7. Подсоединение защиты от затопления
Поплавковый выключатель может выполнять
функцию сигнализации о наводнении. При
этом активируется оптическое (светодиод)
и акустическое (зуммер) предупреждение и
осуществляется принудительное включение
насоса. Кроме того, действует обобщенная
сигнализация неисправности (SSM).
Ввести концы проложенного заказчиком
кабеля в кабельные резьбовые соединения и
соответствующим образом закрепить.
Подсоединить жилы к клеммам 5 и 6 (HW) на
клеммной панели.
УКАЗАНИЕ
5
• Не подвергать клеммы внешнему напряже-
нию!
4,0 A
• В качестве дополнительной защиты установ-
ки рекомендуется обязательно предусмот-
реть устройство защиты от затопления.
МОНТАЖ
