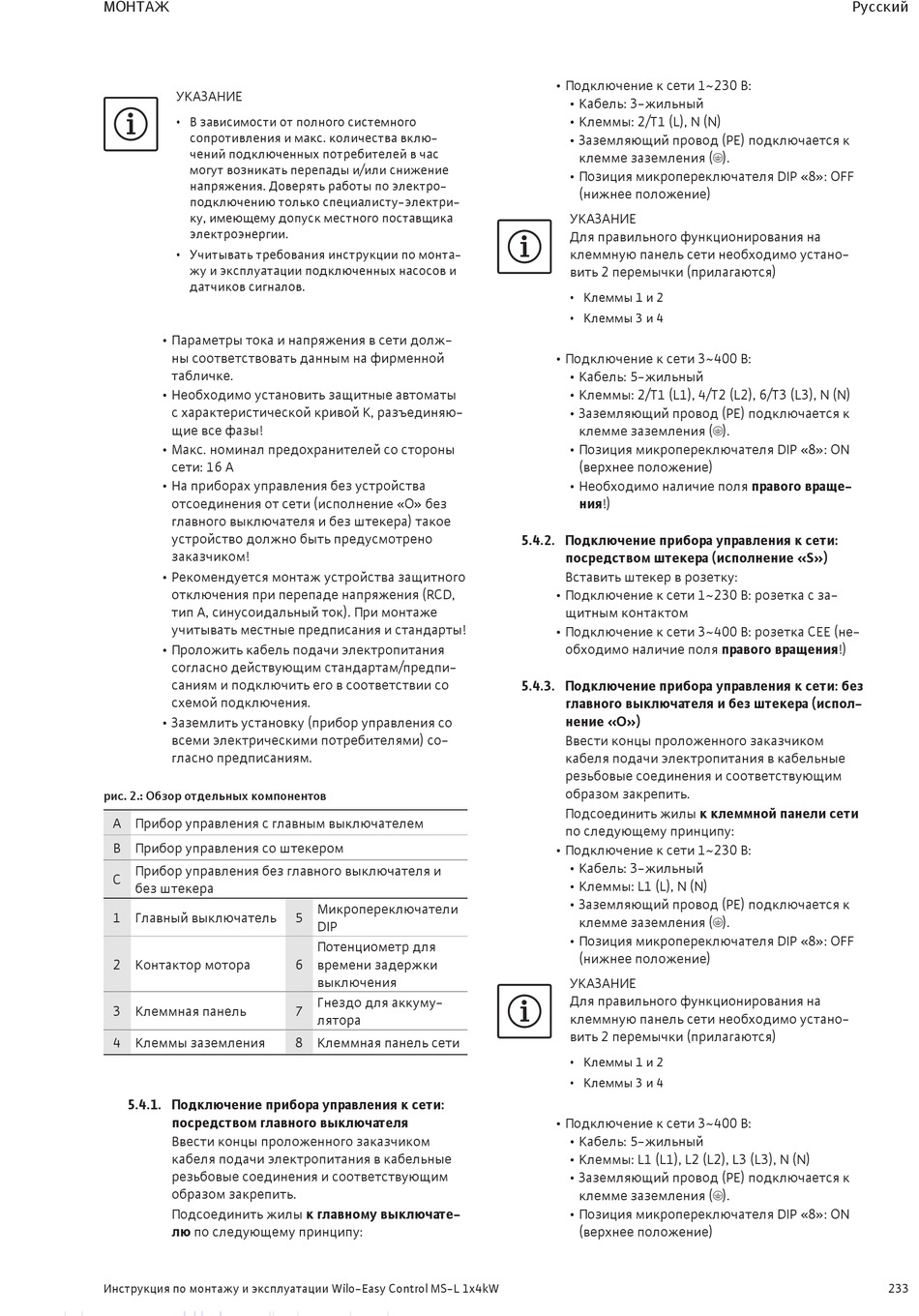

МОНТАЖ
УКАЗАНИЕ
• В зависимости от полного системного
сопротивления и макс. количества вклю-
чений подключенных потребителей в час
могут возникать перепады и/или снижение
напряжения. Доверять работы по электро-
подключению только специалисту-электри-
ку, имеющему допуск местного поставщика
электроэнергии.
• Учитывать требования инструкции по монта-
жу и эксплуатации подключенных насосов и
датчиков сигналов.
• Параметры тока и напряжения в сети долж-
ны соответствовать данным на фирменной
табличке.
• Необходимо установить защитные автоматы
с характеристической кривой K, разъединяю-
щие все фазы!
• Макс. номинал предохранителей со стороны
сети: 16 A
• На приборах управления без устройства
отсоединения от сети (исполнение «О» без
главного выключателя и без штекера) такое
устройство должно быть предусмотрено
заказчиком!
• Рекомендуется монтаж устройства защитного
отключения при перепаде напряжения (RCD,
тип A, синусоидальный ток). При монтаже
учитывать местные предписания и стандарты!
• Проложить кабель подачи электропитания
согласно действующим стандартам/предпи-
саниям и подключить его в соответствии со
схемой подключения.
• Заземлить установку (прибор управления со
всеми электрическими потребителями) со-
гласно предписаниям.
рис. 2.: Обзор отдельных компонентов
A Прибор управления с главным выключателем
B Прибор управления со штекером
Прибор управления без главного выключателя и
C
без штекера
1 Главный выключатель
2 Контактор мотора
3 Клеммная панель
4 Клеммы заземления
5.4.1. Подключение прибора управления к сети:
посредством главного выключателя
Ввести концы проложенного заказчиком
кабеля подачи электропитания в кабельные
резьбовые соединения и соответствующим
образом закрепить.
Подсоединить жилы к главному выключате-
лю по следующему принципу:
Инструкция по монтажу и эксплуатации Wilo-Easy Control MS-L 1x4kW
Микропереключатели
5
DIP
Потенциометр для
6 времени задержки
выключения
Гнездо для аккуму-
7
лятора
8 Клеммная панель сети
• Подключение к сети 1~230 В:
• Кабель: 3-жильный
• Клеммы: 2/T1 (L), N (N)
• Заземляющий провод (PE) подключается к
клемме заземления (;).
• Позиция микропереключателя DIP «8»: OFF
(нижнее положение)
УКАЗАНИЕ
Для правильного функционирования на
клеммную панель сети необходимо устано-
вить 2 перемычки (прилагаются)
• Клеммы 1 и 2
• Клеммы 3 и 4
• Подключение к сети 3~400 В:
• Кабель: 5-жильный
• Клеммы: 2/T1 (L1), 4/T2 (L2), 6/T3 (L3), N (N)
• Заземляющий провод (PE) подключается к
клемме заземления (;).
• Позиция микропереключателя DIP «8»: ON
(верхнее положение)
• Необходимо наличие поля правого враще-
ния!)
5.4.2. Подключение прибора управления к сети:
посредством штекера (исполнение «S»)
Вставить штекер в розетку:
• Подключение к сети 1~230 В: розетка с за-
щитным контактом
• Подключение к сети 3~400 В: розетка CEE (не-
обходимо наличие поля правого вращения!)
5.4.3. Подключение прибора управления к сети: без
главного выключателя и без штекера (испол-
нение «О»)
Ввести концы проложенного заказчиком
кабеля подачи электропитания в кабельные
резьбовые соединения и соответствующим
образом закрепить.
Подсоединить жилы к клеммной панели сети
по следующему принципу:
• Подключение к сети 1~230 В:
• Кабель: 3-жильный
• Клеммы: L1 (L), N (N)
• Заземляющий провод (PE) подключается к
клемме заземления (;).
• Позиция микропереключателя DIP «8»: OFF
(нижнее положение)
УКАЗАНИЕ
Для правильного функционирования на
клеммную панель сети необходимо устано-
вить 2 перемычки (прилагаются)
• Клеммы 1 и 2
• Клеммы 3 и 4
• Подключение к сети 3~400 В:
• Кабель: 5-жильный
• Клеммы: L1 (L1), L2 (L2), L3 (L3), N (N)
• Заземляющий провод (PE) подключается к
клемме заземления (;).
• Позиция микропереключателя DIP «8»: ON
(верхнее положение)
