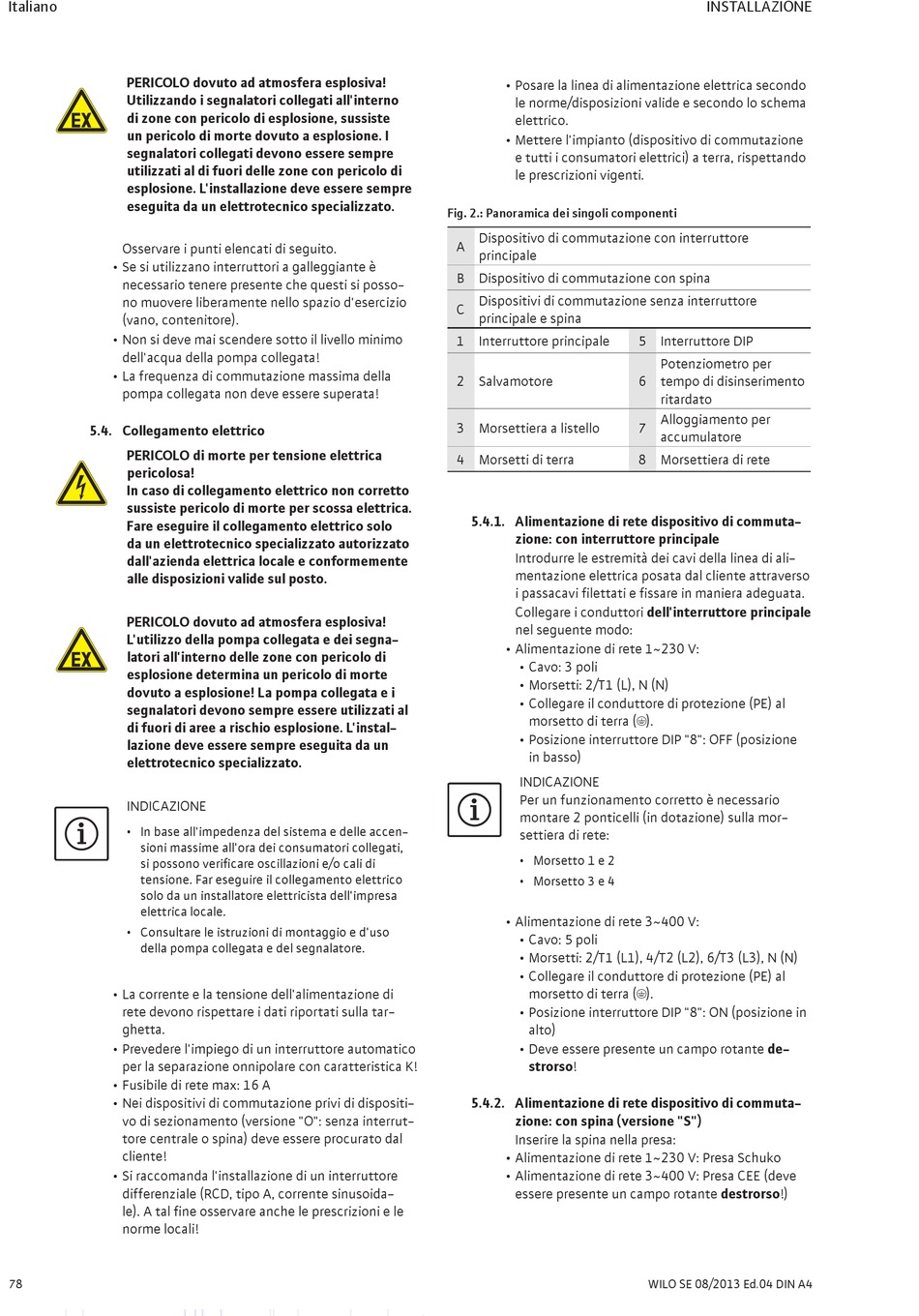

Italiano
PEriCoLo dovuto ad atmosfera esplosiva!
Utilizzando i segnalatori collegati all'interno
di zone con pericolo di esplosione, sussiste
un pericolo di morte dovuto a esplosione. I
segnalatori collegati devono essere sempre
utilizzati al di fuori delle zone con pericolo di
esplosione. L'installazione deve essere sempre
eseguita da un elettrotecnico specializzato.
Osservare i punti elencati di seguito.
• Se si utilizzano interruttori a galleggiante è
necessario tenere presente che questi si posso-
no muovere liberamente nello spazio d'esercizio
(vano, contenitore).
• Non si deve mai scendere sotto il livello minimo
dell'acqua della pompa collegata!
• La frequenza di commutazione massima della
pompa collegata non deve essere superata!

5.4. Collegamento elettrico

PEriCoLo di morte per tensione elettrica
pericolosa!
in caso di collegamento elettrico non corretto
sussiste pericolo di morte per scossa elettrica.
Fare eseguire il collegamento elettrico solo
da un elettrotecnico specializzato autorizzato
dall'azienda elettrica locale e conformemente
alle disposizioni valide sul posto.
PEriCoLo dovuto ad atmosfera esplosiva!
L'utilizzo della pompa collegata e dei segna-
latori all'interno delle zone con pericolo di
esplosione determina un pericolo di morte
dovuto a esplosione! La pompa collegata e i
segnalatori devono sempre essere utilizzati al
di fuori di aree a rischio esplosione. L'instal-
lazione deve essere sempre eseguita da un
elettrotecnico specializzato.
INDICAZIONE
• In base all'impedenza del sistema e delle accen-
sioni massime all'ora dei consumatori collegati,
si possono verificare oscillazioni e/o cali di
tensione. Far eseguire il collegamento elettrico
solo da un installatore elettricista dell'impresa
elettrica locale.
• Consultare le istruzioni di montaggio e d'uso
della pompa collegata e del segnalatore.
• La corrente e la tensione dell'alimentazione di
rete devono rispettare i dati riportati sulla tar-
ghetta.
• Prevedere l'impiego di un interruttore automatico
per la separazione onnipolare con caratteristica K!
• Fusibile di rete max: 16 A
• Nei dispositivi di commutazione privi di dispositi-
vo di sezionamento (versione "O": senza interrut-
tore centrale o spina) deve essere procurato dal
cliente!
• Si raccomanda l'installazione di un interruttore
differenziale (RCD, tipo A, corrente sinusoida-
le). A tal fine osservare anche le prescrizioni e le
norme locali!
78
• Posare la linea di alimentazione elettrica secondo
le norme/disposizioni valide e secondo lo schema
elettrico.
• Mettere l'impianto (dispositivo di commutazione
e tutti i consumatori elettrici) a terra, rispettando
le prescrizioni vigenti.
Fig. 2.: Panoramica dei singoli componenti
Dispositivo di commutazione con interruttore
A
principale
B Dispositivo di commutazione con spina
Dispositivi di commutazione senza interruttore
C
principale e spina
1 Interruttore principale
2 Salvamotore
3 Morsettiera a listello
4 Morsetti di terra
5.4.1. Alimentazione di rete dispositivo di commuta-
zione: con interruttore principale
Introdurre le estremità dei cavi della linea di ali-
mentazione elettrica posata dal cliente attraverso
i passacavi filettati e fissare in maniera adeguata.
Collegare i conduttori dell'interruttore principale
nel seguente modo:
• Alimentazione di rete 1~230 V:
• Cavo: 3 poli
• Morsetti: 2/T1 (L), N (N)
• Collegare il conduttore di protezione (PE) al
morsetto di terra (;).
• Posizione interruttore DIP "8": OFF (posizione
in basso)
INDICAZIONE
Per un funzionamento corretto è necessario
montare 2 ponticelli (in dotazione) sulla mor-
settiera di rete:
• Morsetto 1 e 2
• Morsetto 3 e 4
• Alimentazione di rete 3~400 V:
• Cavo: 5 poli
• Morsetti: 2/T1 (L1), 4/T2 (L2), 6/T3 (L3), N (N)
• Collegare il conduttore di protezione (PE) al
morsetto di terra (;).
• Posizione interruttore DIP "8": ON (posizione in
alto)
• Deve essere presente un campo rotante de-
strorso!
5.4.2. Alimentazione di rete dispositivo di commuta-
zione: con spina (versione "S")
Inserire la spina nella presa:
• Alimentazione di rete 1~230 V: Presa Schuko
• Alimentazione di rete 3~400 V: Presa CEE (deve
essere presente un campo rotante destrorso!)
INSTALLAZIONE
5 Interruttore DIP
Potenziometro per
6 tempo di disinserimento
ritardato
Alloggiamento per
7
accumulatore
8 Morsettiera di rete
