10. Montage ‒ Gehäuseunterteil
10

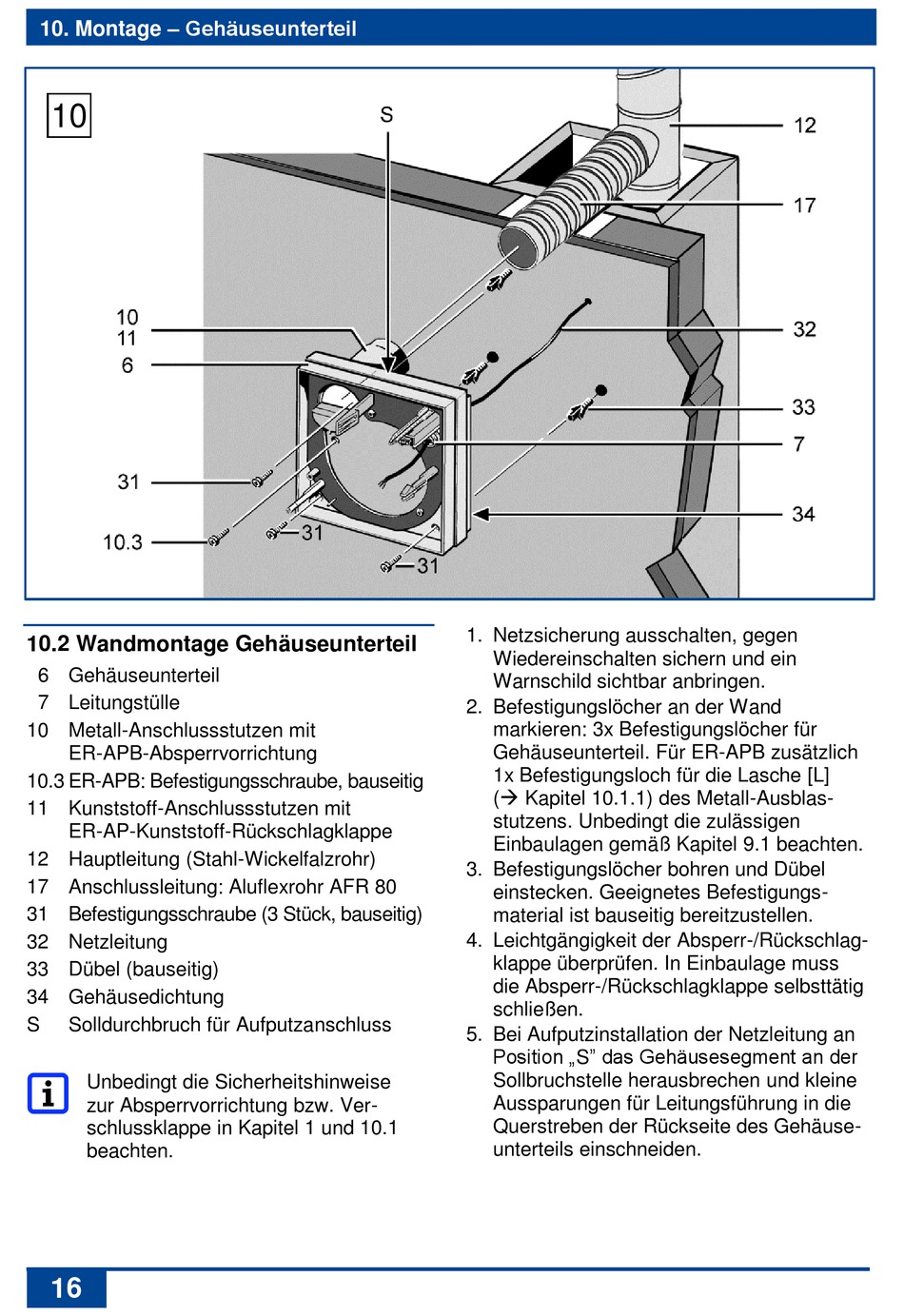

10.2 Wandmontage Gehäuseunterteil
6 Gehäuseunterteil
7 Leitungstülle
10 Metall-Anschlussstutzen mit
ER-APB-Absperrvorrichtung
10.3 ER-APB: Befestigungsschraube, bauseitig
11 Kunststoff-Anschlussstutzen mit
ER-AP-Kunststoff-Rückschlagklappe
12 Hauptleitung (Stahl-Wickelfalzrohr)
17 Anschlussleitung: Aluflexrohr AFR 80
31 Befestigungsschraube (3 Stück, bauseitig)
32 Netzleitung
33 Dübel (bauseitig)
34 Gehäusedichtung
S Solldurchbruch für Aufputzanschluss
Unbedingt die Sicherheitshinweise
zur Absperrvorrichtung bzw. Ver-
schlussklappe in Kapitel 1 und 10.1
beachten.
16
1. Netzsicherung ausschalten, gegen
Wiedereinschalten sichern und ein
Warnschild sichtbar anbringen.
2. Befestigungslöcher an der Wand
markieren: 3x Befestigungslöcher für
Gehäuseunterteil. Für ER-APB zusätzlich
1x Befestigungsloch für die Lasche [L]
( Kapitel 10.1.1) des Metall-Ausblas-
stutzens. Unbedingt die zulässigen
Einbaulagen gemäß Kapitel 9.1 beachten.
3. Befestigungslöcher bohren und Dübel
einstecken. Geeignetes Befestigungs-
material ist bauseitig bereitzustellen.
4. Leichtgängigkeit der Absperr-/Rückschlag-
klappe überprüfen. In Einbaulage muss
die Absperr-/Rückschlagklappe selbsttätig
schließen.
5. Bei Aufputzinstallation der Netzleitung an
Position „S" das Gehäusesegment an der
Sollbruchstelle herausbrechen und kleine
Aussparungen für Leitungsführung in die
Querstreben der Rückseite des Gehäuse-
unterteils einschneiden.
