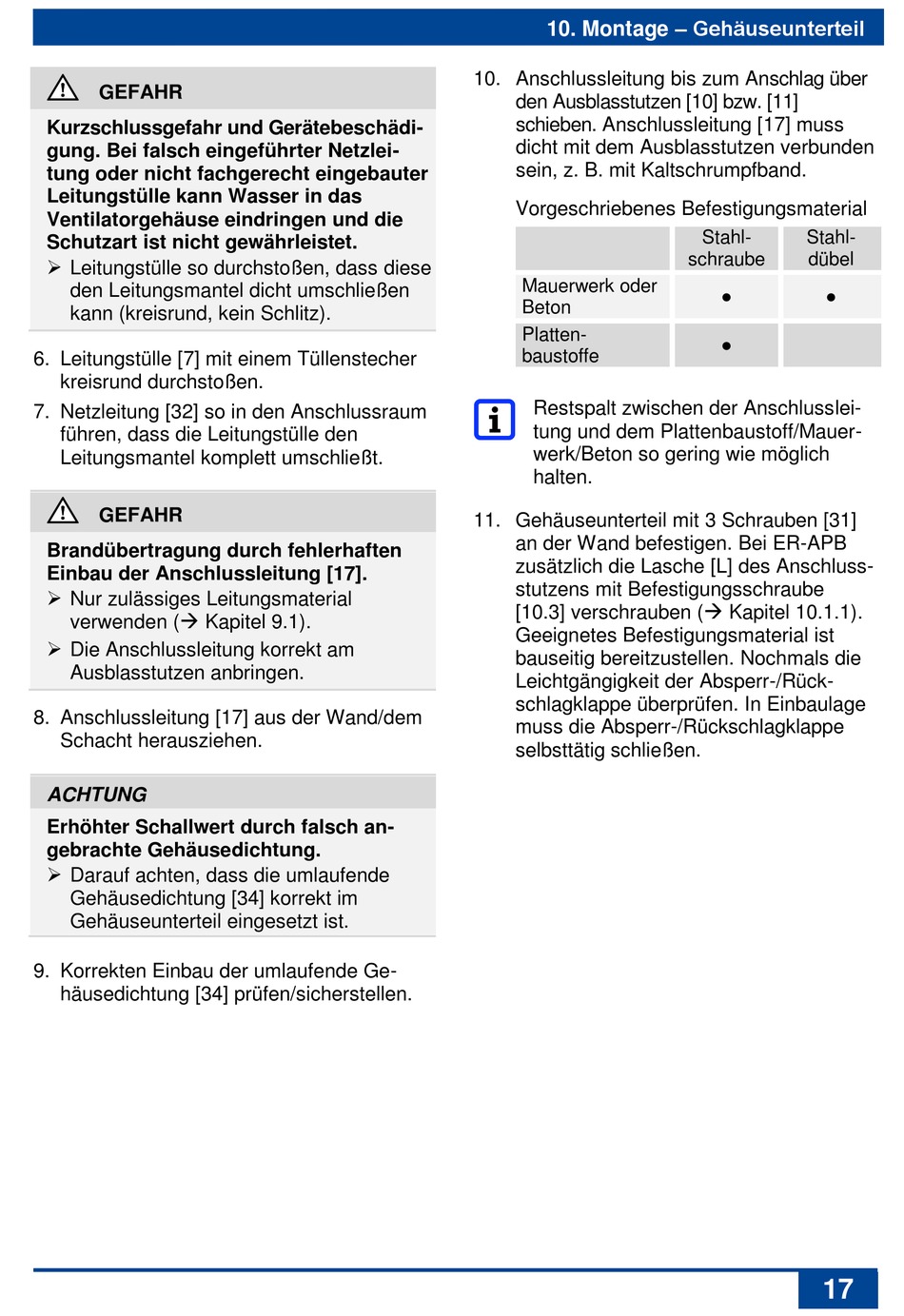

Maico ER-AP Montage- Und Betriebsanleitung Seite 17

GEFAHR
Kurzschlussgefahr und Gerätebeschädi-
gung. Bei falsch eingeführter Netzlei-
tung oder nicht fachgerecht eingebauter
Leitungstülle kann Wasser in das
Ventilatorgehäuse eindringen und die
Schutzart ist nicht gewährleistet.
 Leitungstülle so durchstoßen, dass diese
den Leitungsmantel dicht umschließen
kann (kreisrund, kein Schlitz).
6. Leitungstülle [7] mit einem Tüllenstecher
kreisrund durchstoßen.
7. Netzleitung [32] so in den Anschlussraum
führen, dass die Leitungstülle den
Leitungsmantel komplett umschließt.
GEFAHR
Brandübertragung durch fehlerhaften
Einbau der Anschlussleitung [17].
 Nur zulässiges Leitungsmaterial
verwenden ( Kapitel 9.1).
 Die Anschlussleitung korrekt am
Ausblasstutzen anbringen.
8. Anschlussleitung [17] aus der Wand/dem
Schacht herausziehen.
ACHTUNG
Erhöhter Schallwert durch falsch an-
gebrachte Gehäusedichtung.
 Darauf achten, dass die umlaufende
Gehäusedichtung [34] korrekt im
Gehäuseunterteil eingesetzt ist.
9. Korrekten Einbau der umlaufende Ge-
häusedichtung [34] prüfen/sicherstellen.
10. Montage ‒ Gehäuseunterteil
10. Anschlussleitung bis zum Anschlag über
den Ausblasstutzen [10] bzw. [11]
schieben. Anschlussleitung [17] muss
dicht mit dem Ausblasstutzen verbunden
sein, z. B. mit Kaltschrumpfband.
Vorgeschriebenes Befestigungsmaterial
Mauerwerk oder
Beton
Platten-
baustoffe
Restspalt zwischen der Anschlusslei-
tung und dem Plattenbaustoff/Mauer-
werk/Beton so gering wie möglich
halten.
11. Gehäuseunterteil mit 3 Schrauben [31]
an der Wand befestigen. Bei ER-APB
zusätzlich die Lasche [L] des Anschluss-
stutzens mit Befestigungsschraube
[10.3] verschrauben ( Kapitel 10.1.1).
Geeignetes Befestigungsmaterial ist
bauseitig bereitzustellen. Nochmals die
Leichtgängigkeit der Absperr-/Rück-
schlagklappe überprüfen. In Einbaulage
muss die Absperr-/Rückschlagklappe
selbsttätig schließen.
Stahl- Stahl-
schraube dübel
● ●
●
