10. Montage ‒ Gehäuseunterteil
11

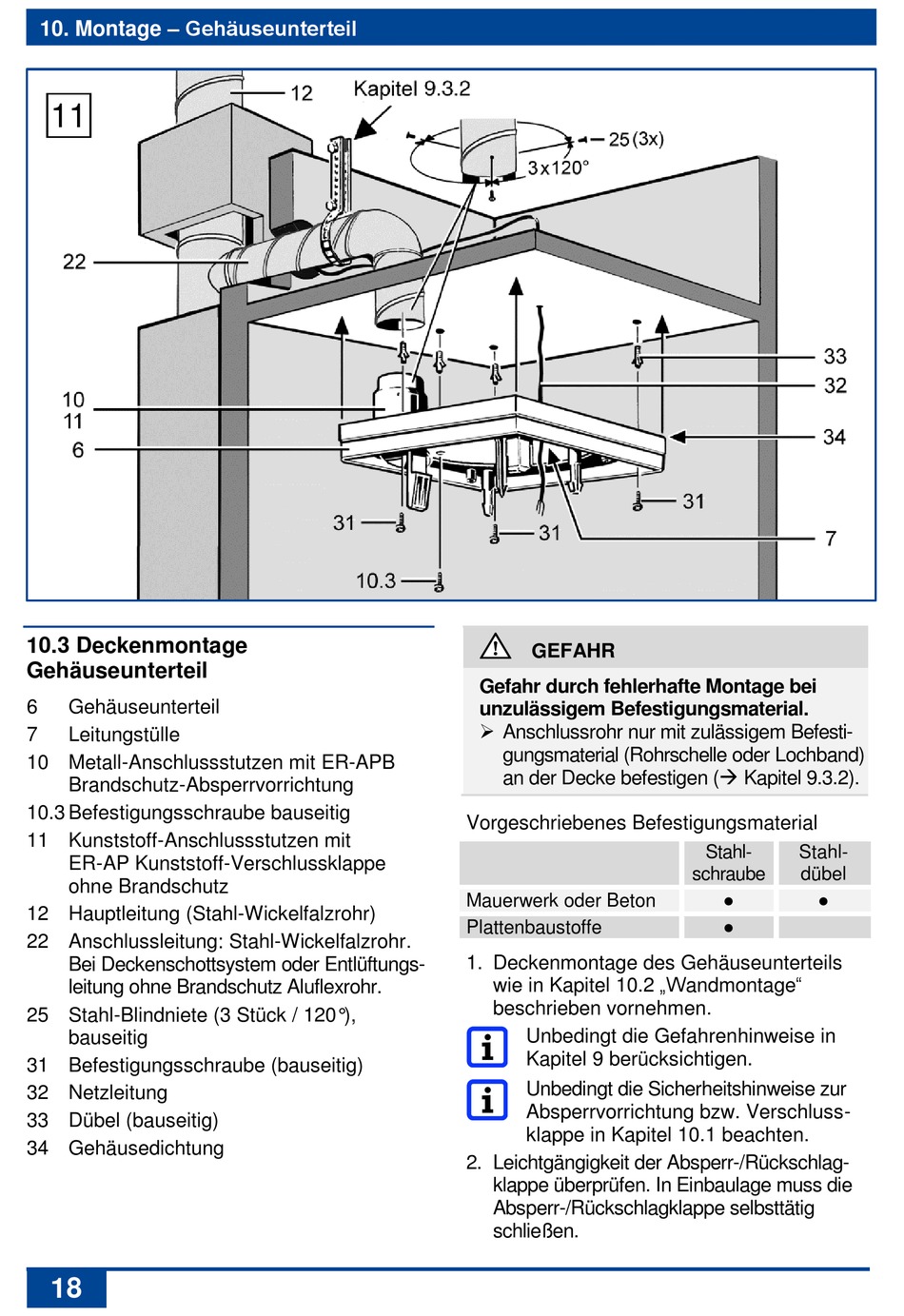

10.3 Deckenmontage
Gehäuseunterteil
6 Gehäuseunterteil
7 Leitungstülle
10 Metall-Anschlussstutzen mit ER-APB
Brandschutz-Absperrvorrichtung
10.3 Befestigungsschraube bauseitig
11 Kunststoff-Anschlussstutzen mit
ER-AP Kunststoff-Verschlussklappe
ohne Brandschutz
12 Hauptleitung (Stahl-Wickelfalzrohr)
22 Anschlussleitung: Stahl-Wickelfalzrohr.
Bei Deckenschottsystem oder Entlüftungs-
leitung ohne Brandschutz Aluflexrohr.
25 Stahl-Blindniete (3 Stück / 120°),
bauseitig
31 Befestigungsschraube (bauseitig)
32 Netzleitung
33 Dübel (bauseitig)
34 Gehäusedichtung
18
GEFAHR
Gefahr durch fehlerhafte Montage bei
unzulässigem Befestigungsmaterial.
 Anschlussrohr nur mit zulässigem Befesti-
gungsmaterial (Rohrschelle oder Lochband)
an der Decke befestigen ( Kapitel 9.3.2).
Vorgeschriebenes Befestigungsmaterial
Mauerwerk oder Beton
Plattenbaustoffe
1. Deckenmontage des Gehäuseunterteils
wie in Kapitel 10.2 „Wandmontage"
beschrieben vornehmen.
Unbedingt die Gefahrenhinweise in
Kapitel 9 berücksichtigen.
Unbedingt die Sicherheitshinweise zur
Absperrvorrichtung bzw. Verschluss-
klappe in Kapitel 10.1 beachten.
2. Leichtgängigkeit der Absperr-/Rückschlag-
klappe überprüfen. In Einbaulage muss die
Absperr-/Rückschlagklappe selbsttätig
schließen.
Stahl- Stahl-
schraube dübel
● ●
●
