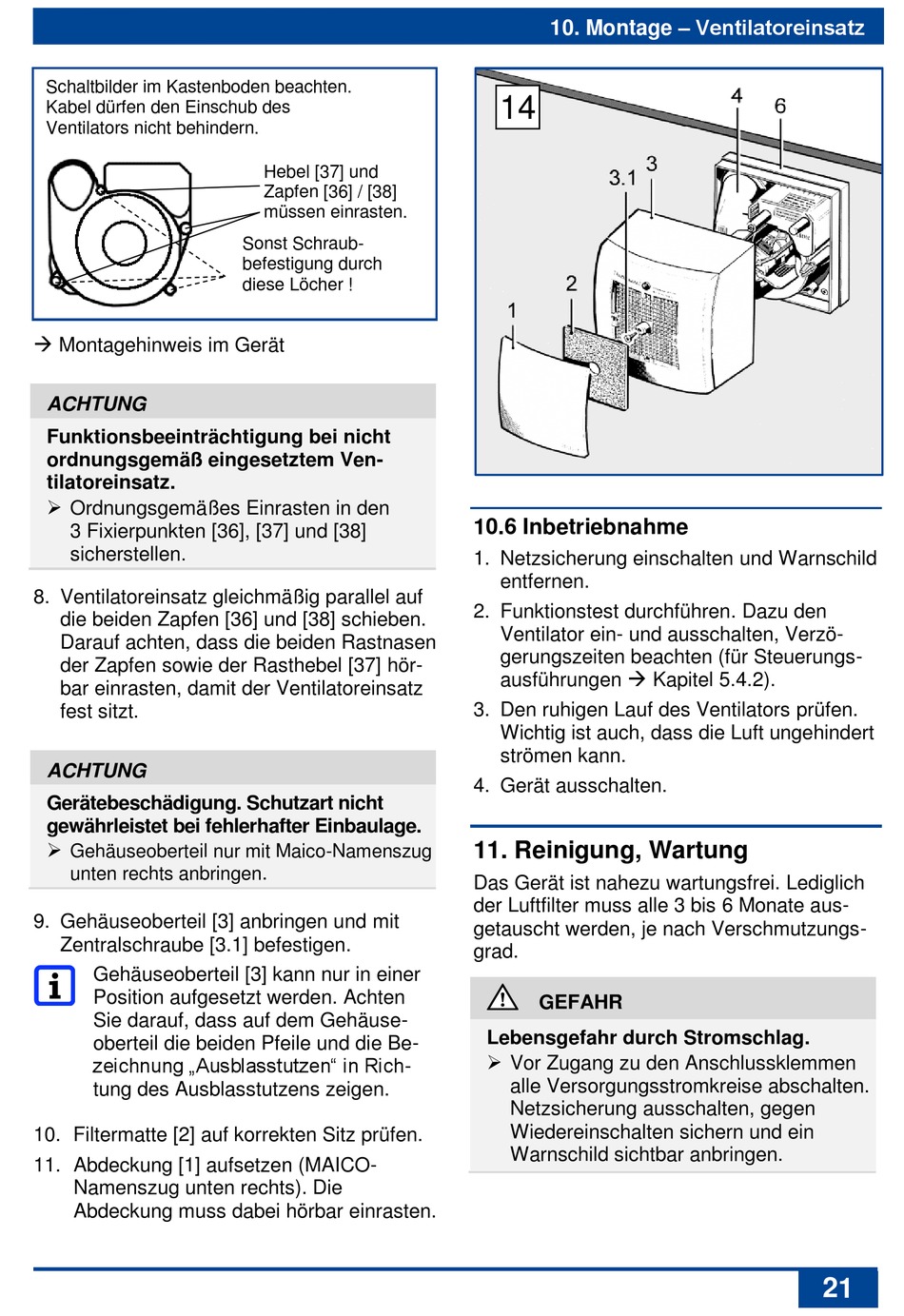

Montage - Ventilatoreinsatz; Inbetriebnahme; Reinigung, Wartung - Maico ER-AP Montage- Und Betriebsanleitung

Schaltbilder im Kastenboden beachten.
Kabel dürfen den Einschub des
Ventilators nicht behindern.
 Montagehinweis im Gerät
ACHTUNG
Funktionsbeeinträchtigung bei nicht
ordnungsgemäß eingesetztem Ven-
tilatoreinsatz.
 Ordnungsgemäßes Einrasten in den
3 Fixierpunkten [36], [37] und [38]
sicherstellen
.
8. Ventilatoreinsatz gleichmäßig parallel auf
die beiden Zapfen [36] und [38] schieben.
Darauf achten, dass die beiden Rastnasen
der Zapfen sowie der Rasthebel [37] hör-
bar einrasten, damit der Ventilatoreinsatz
fest sitzt.
ACHTUNG
Gerätebeschädigung. Schutzart nicht
gewährleistet bei fehlerhafter Einbaulage.

Gehäuseoberteil nur mit Maico-Namenszug
unten rechts anbringen
9. Gehäuseoberteil [3] anbringen und mit
Zentralschraube [3.1] befestigen.
Gehäuseoberteil [3] kann nur in einer
Position aufgesetzt werden. Achten
Sie darauf, dass auf dem Gehäuse-
oberteil die beiden Pfeile und die Be-
zeichnung „Ausblasstutzen" in Rich-
tung des Ausblasstutzens zeigen.
10. Filtermatte [2] auf korrekten Sitz prüfen.
11. Abdeckung [1] aufsetzen (MAICO-
Namenszug unten rechts). Die
Abdeckung muss dabei hörbar einrasten.
Hebel [37] und
Zapfen [36] / [38]
müssen einrasten.
Sonst Schraub-
befestigung durch
diese Löcher !
.
10. Montage ‒ Ventilatoreinsatz
14

10.6 Inbetriebnahme

1. Netzsicherung einschalten und Warnschild
entfernen.
2. Funktionstest durchführen. Dazu den
Ventilator ein- und ausschalten, Verzö-
gerungszeiten beachten (für Steuerungs-
ausführungen  Kapitel 5.4.2).
3. Den ruhigen Lauf des Ventilators prüfen.
Wichtig ist auch, dass die Luft ungehindert
strömen kann.
4. Gerät ausschalten.

11. Reinigung, Wartung

Das Gerät ist nahezu wartungsfrei. Lediglich
der Luftfilter muss alle 3 bis 6 Monate aus-
getauscht werden, je nach Verschmutzungs-
grad.
GEFAHR
Lebensgefahr durch Stromschlag.
 Vor Zugang zu den Anschlussklemmen
alle Versorgungsstromkreise abschalten.
Netzsicherung ausschalten, gegen
Wiedereinschalten sichern und ein
Warnschild sichtbar anbringen.
