16. Schaltbilder

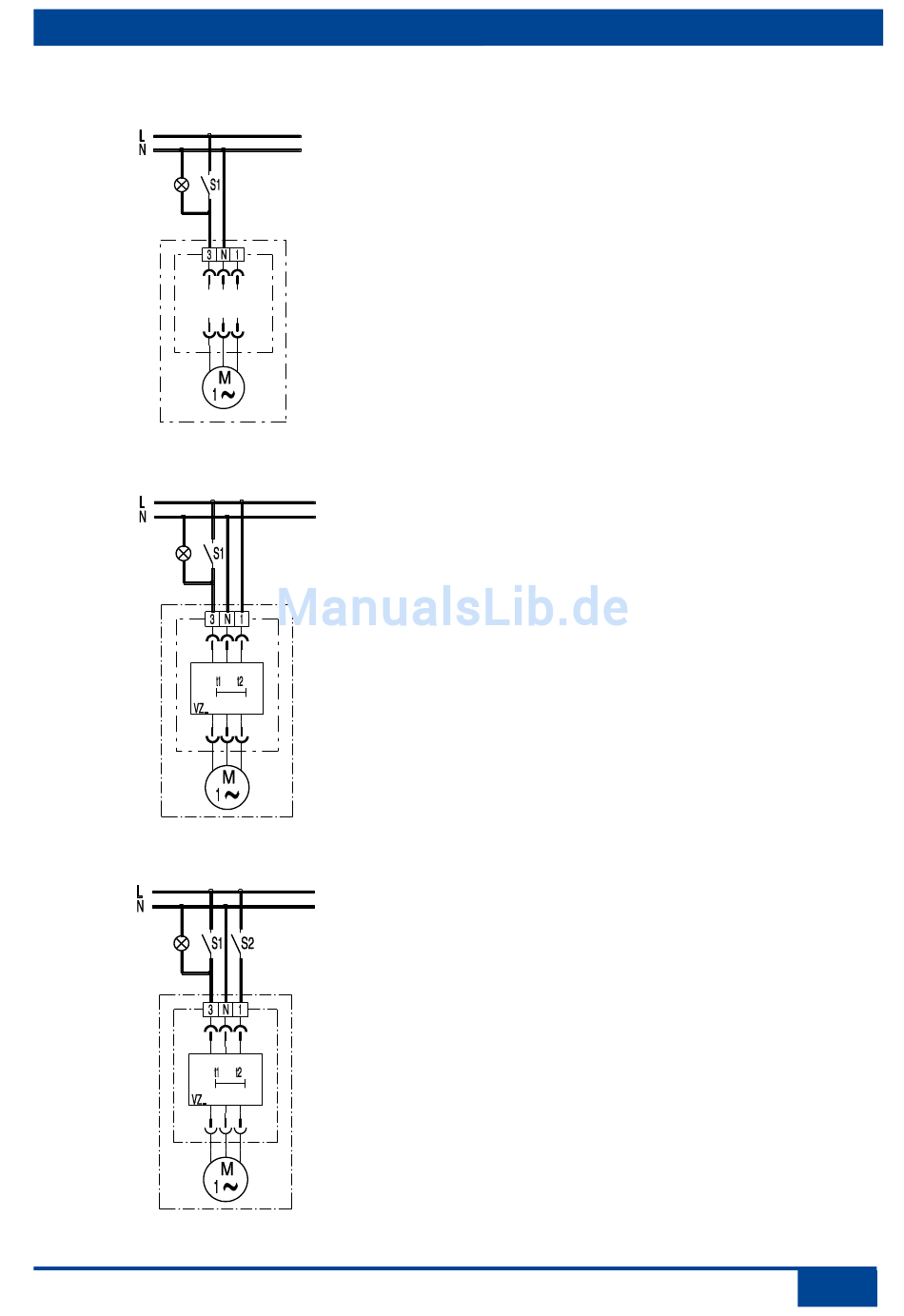

Standardausführung
S1 Schalter
Ein/Aus
VZ-Standardschaltung
VZ-Schaltungsvariante
ER-AP 60, ER-APB 60
ER-APB 100, ER-APB 100
Einschalten
Der Ventilator läuft nach dem Einschalten mit
Schalter S1 (Raumbeleuchtung) an.
Ausschalten
Nach dem Ausschalten mit Schalter S1
schaltet auch der Ventilator aus.
ER-AP 60 VZ, ER-APB 60 VZ
ER-AP 100 VZ, ER-APB 100 VZ
Standardschaltung
Einschalten
Der Ventilator läuft ca. 50 Sekunden nach
dem Einschalten mit Schalter S1 (Raum-
beleuchtung) an.
Ausschalten
Nach dem Ausschalten mit Schalter S1
läuft der Ventilator ca. 6 Minuten nach
und schaltet dann aus.
Schaltungsvariante
Einschalten
Der Ventilator läuft ca. 50 Sekunden nach
dem Einschalten mit Schalter S1 (Raum-
beleuchtung) und Schalter S2 an.
Ausschalten, Fall 1
Nach dem Ausschalten mit Schalter S1
(Raumbeleuchtung) läuft der Ventilator
ca. 6 Minuten nach und schaltet dann aus.
Ausschalten, Fall 2
Der Ventilator wird mit Schalter S2 direkt,
also unabhängig von der Raumbeleuchtung,
ausgeschaltet.
