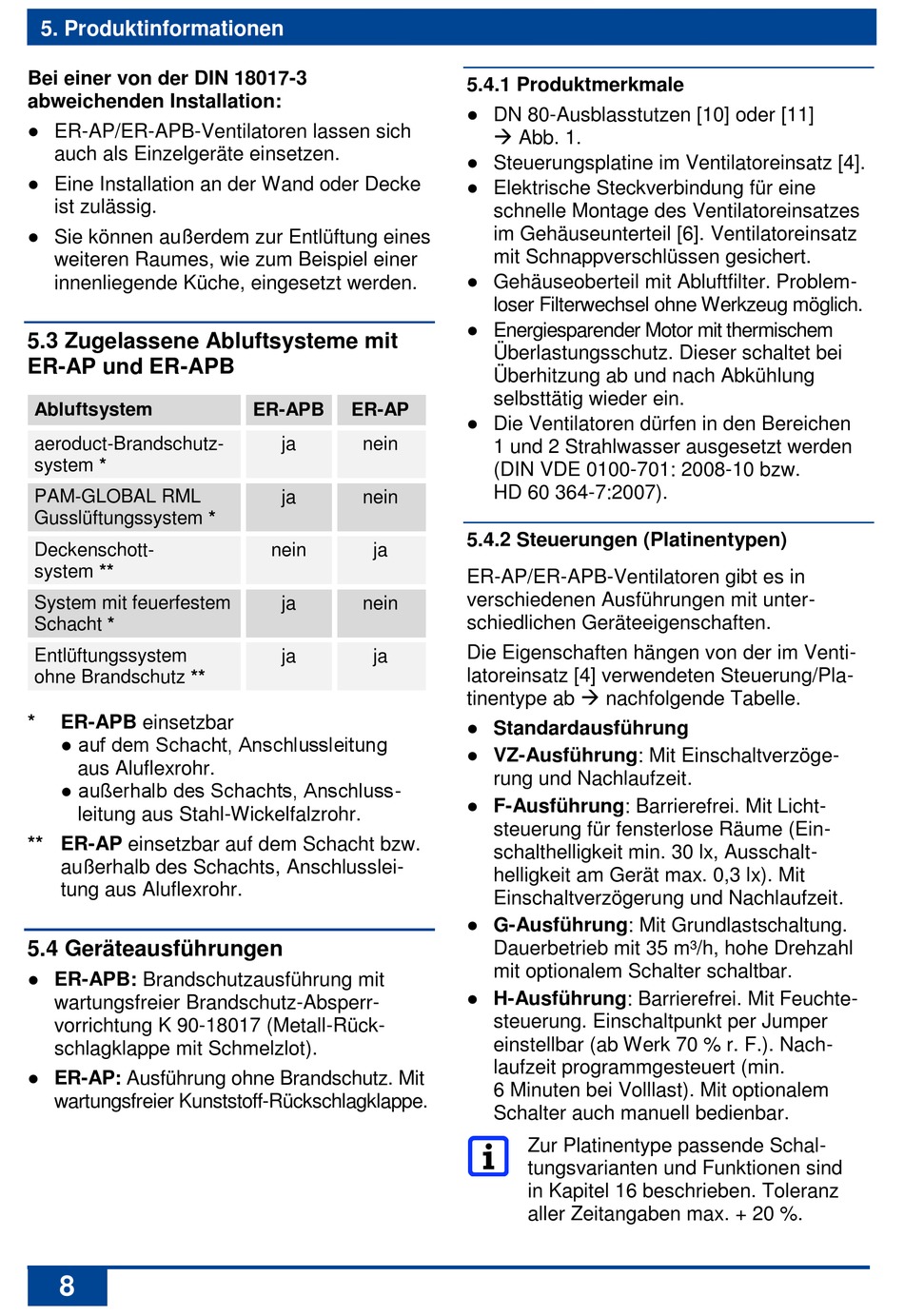

5. Produktinformationen
Bei einer von der DIN 18017-3
abweichenden Installation:
● ER-AP/ER-APB-Ventilatoren lassen sich
auch als Einzelgeräte einsetzen.
● Eine Installation an der Wand oder Decke
ist zulässig.
● Sie können außerdem zur Entlüftung eines
weiteren Raumes, wie zum Beispiel einer
innenliegende Küche, eingesetzt werden.
5.3 Zugelassene Abluftsysteme mit

ER-AP und ER-APB

Abluftsystem
aeroduct-Brandschutz-
system *
PAM-GLOBAL RML
Gusslüftungssystem *
Deckenschott-
system **
System mit feuerfestem
Schacht *
Entlüftungssystem
ohne Brandschutz **
* ER-APB einsetzbar
● auf dem Schacht, Anschlussleitung
aus Aluflexrohr.
● außerhalb des Schachts, Anschluss-
leitung aus Stahl-Wickelfalzrohr.
** ER-AP einsetzbar auf dem Schacht bzw.
außerhalb des Schachts, Anschlusslei-
tung aus Aluflexrohr.
5.4 Geräteausführungen
● ER-APB: Brandschutzausführung mit
wartungsfreier Brandschutz-Absperr-
vorrichtung K 90-18017 (Metall-Rück-
schlagklappe mit Schmelzlot).
● ER-AP: Ausführung ohne Brandschutz. Mit
wartungsfreier Kunststoff-Rückschlagklappe.
8
ER-APB ER-AP
ja nein
ja nein
nein ja
ja nein
ja ja

5.4.1 Produktmerkmale

● DN 80-Ausblasstutzen [10] oder [11]
 Abb. 1.
● Steuerungsplatine im Ventilatoreinsatz [4].
● Elektrische Steckverbindung für eine
schnelle Montage des Ventilatoreinsatzes
im Gehäuseunterteil [6]. Ventilatoreinsatz
mit Schnappverschlüssen gesichert.
● Gehäuseoberteil mit Abluftfilter. Problem-
loser Filterwechsel ohne Werkzeug möglich.
● Energiesparender Motor mit thermischem
Überlastungsschutz. Dieser schaltet bei
Überhitzung ab und nach Abkühlung
selbsttätig wieder ein.
● Die Ventilatoren dürfen in den Bereichen
1 und 2 Strahlwasser ausgesetzt werden
(DIN VDE 0100-701: 2008-10 bzw.
HD 60 364-7:2007).

5.4.2 Steuerungen (Platinentypen)

ER-AP/ER-APB-Ventilatoren gibt es in
verschiedenen Ausführungen mit unter-
schiedlichen Geräteeigenschaften.
Die Eigenschaften hängen von der im Venti-
latoreinsatz [4] verwendeten Steuerung/Pla-
tinentype ab  nachfolgende Tabelle.
● Standardausführung
● VZ-Ausführung: Mit Einschaltverzöge-
rung und Nachlaufzeit.
● F-Ausführung: Barrierefrei. Mit Licht-
steuerung für fensterlose Räume (Ein-
schalthelligkeit min. 30 lx, Ausschalt-
helligkeit am Gerät max. 0,3 lx). Mit
Einschaltverzögerung und Nachlaufzeit.
● G-Ausführung: Mit Grundlastschaltung.
Dauerbetrieb mit 35 m³/h, hohe Drehzahl
mit optionalem Schalter schaltbar.
● H-Ausführung: Barrierefrei. Mit Feuchte-
steuerung. Einschaltpunkt per Jumper
einstellbar (ab Werk 70 % r. F.). Nach-
laufzeit programmgesteuert (min.
6 Minuten bei Volllast). Mit optionalem
Schalter auch manuell bedienbar.
Zur Platinentype passende Schal-
tungsvarianten und Funktionen sind
in Kapitel 16 beschrieben. Toleranz
aller Zeitangaben max. + 20 %.
