Geräteübersicht
1

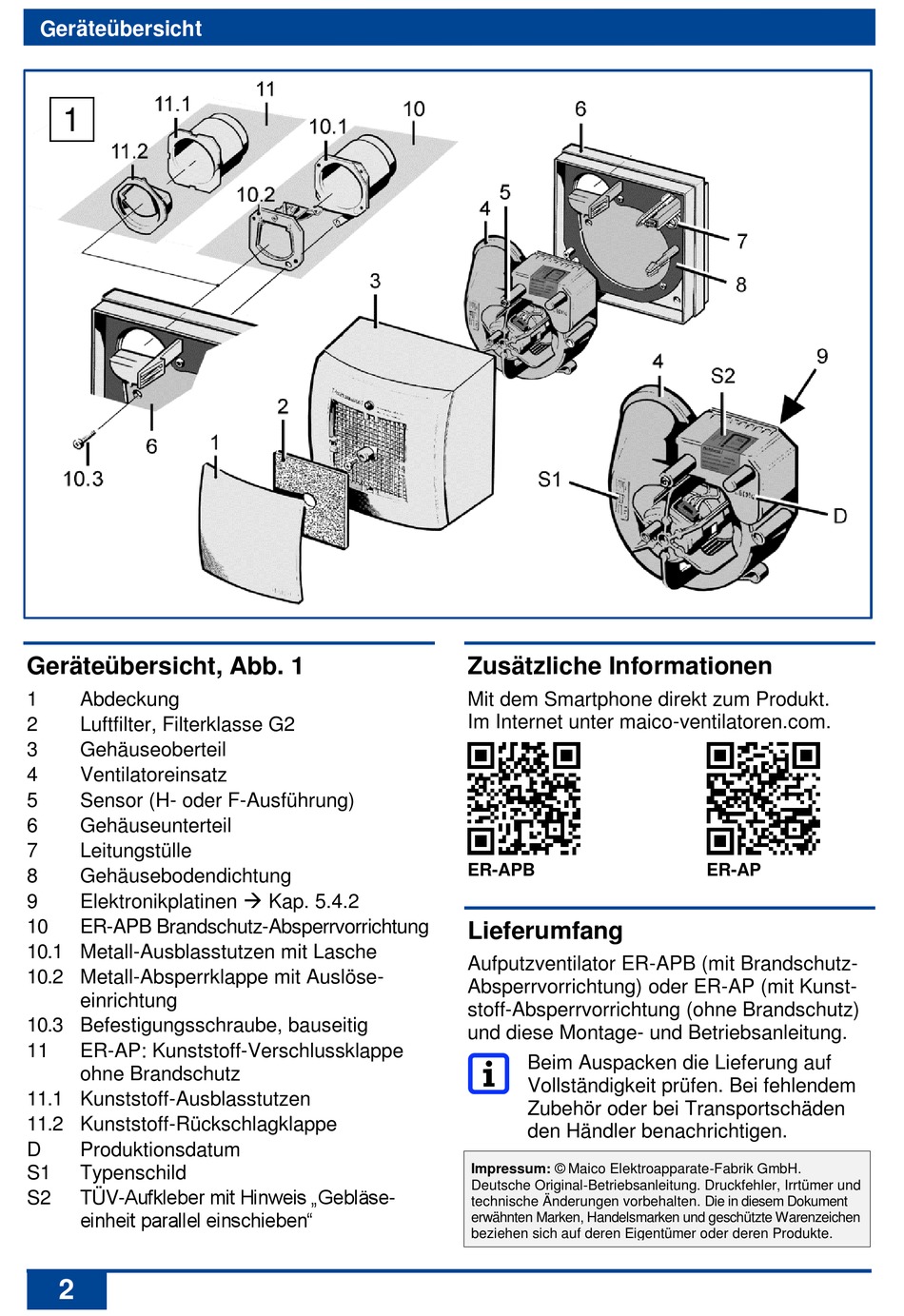

Geräteübersicht, Abb. 1
1 Abdeckung
2 Luftfilter, Filterklasse G2
3 Gehäuseoberteil
4 Ventilatoreinsatz
5 Sensor (H- oder F-Ausführung)
6 Gehäuseunterteil
7 Leitungstülle
8 Gehäusebodendichtung
Elektronikplatinen  Kap. 5.4.2
9
10 ER-APB Brandschutz-Absperrvorrichtung
10.1 Metall-Ausblasstutzen mit Lasche
10.2 Metall-Absperrklappe mit Auslöse-
einrichtung
10.3 Befestigungsschraube, bauseitig
11 ER-AP: Kunststoff-Verschlussklappe
ohne Brandschutz
11.1 Kunststoff-Ausblasstutzen
11.2 Kunststoff-Rückschlagklappe
D Produktionsdatum
S1 Typenschild
TÜV-Aufkleber mit Hinweis „Gebläse-
S2
einheit parallel einschieben"
2
Zusätzliche Informationen
Mit dem Smartphone direkt zum Produkt.
Im Internet unter maico-ventilatoren.com.
ER-APB
Lieferumfang
Aufputzventilator ER-APB (mit Brandschutz-
Absperrvorrichtung) oder ER-AP (mit Kunst-
stoff-Absperrvorrichtung (ohne Brandschutz)
und diese Montage- und Betriebsanleitung.
Beim Auspacken die Lieferung auf
Vollständigkeit prüfen. Bei fehlendem
Zubehör oder bei Transportschäden
den Händler benachrichtigen.
Impressum: © Maico Elektroapparate-Fabrik GmbH.
Deutsche Original-Betriebsanleitung. Druckfehler, Irrtümer und
technische Änderungen vorbehalten. Die in diesem Dokument
erwähnten Marken, Handelsmarken und geschützte Warenzeichen
beziehen sich auf deren Eigentümer oder deren Produkte.
ER-AP
