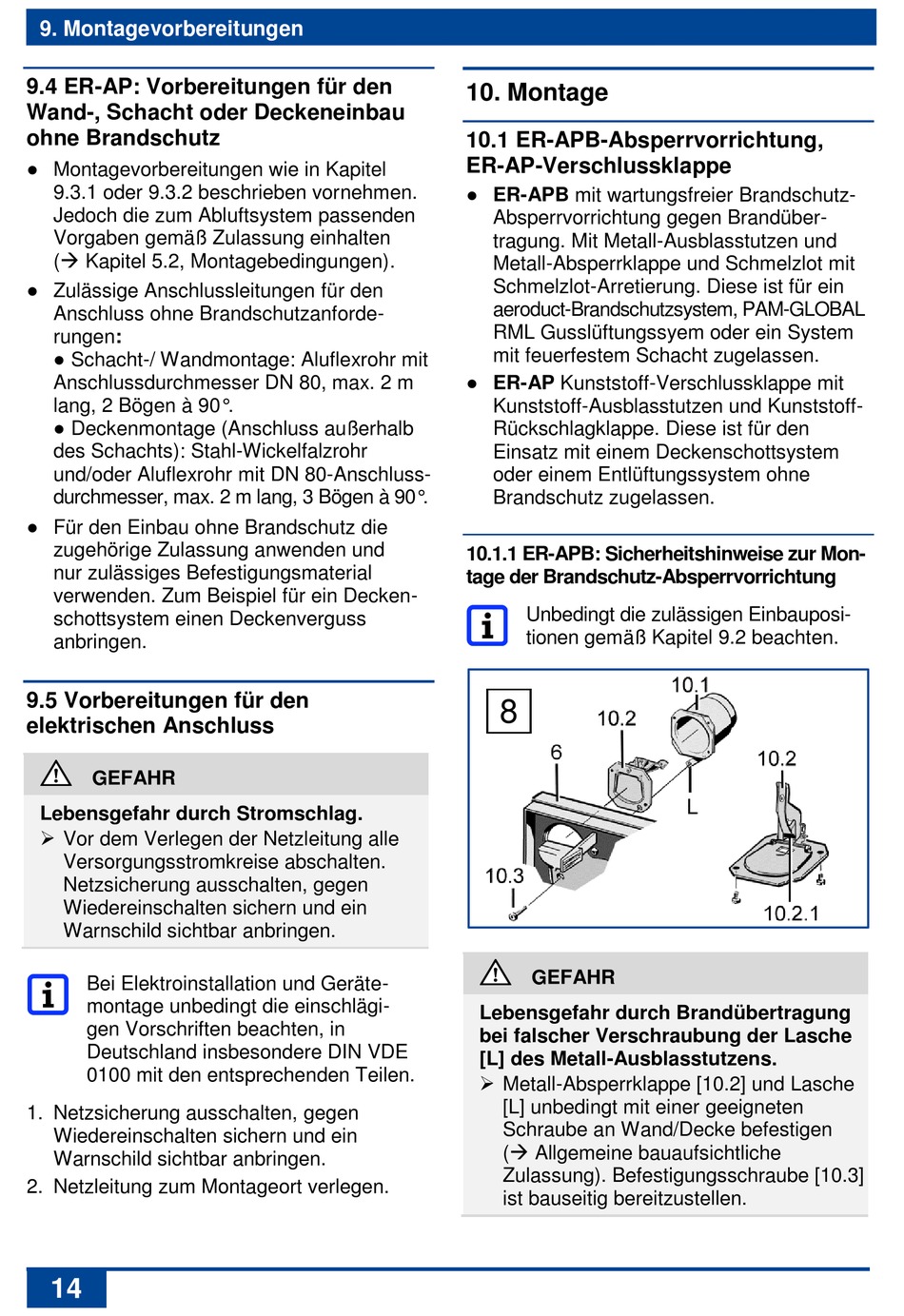

9. Montagevorbereitungen
9.4 ER-AP: Vorbereitungen für den
Wand-, Schacht oder Deckeneinbau
ohne Brandschutz
● Montagevorbereitungen wie in Kapitel
9.3.1 oder 9.3.2 beschrieben vornehmen.
Jedoch die zum Abluftsystem passenden
Vorgaben gemäß Zulassung einhalten
( Kapitel 5.2, Montagebedingungen).
● Zulässige Anschlussleitungen für den
Anschluss ohne Brandschutzanforde-
rungen:
● Schacht-/ Wandmontage: Aluflexrohr mit
Anschlussdurchmesser DN 80, max. 2 m
lang, 2 Bögen à 90°.
● Deckenmontage (Anschluss außerhalb
des Schachts): Stahl-Wickelfalzrohr
und/oder Aluflexrohr mit DN 80-Anschluss-
durchmesser, max. 2 m lang, 3 Bögen à 90°.
● Für den Einbau ohne Brandschutz die
zugehörige Zulassung anwenden und
nur zulässiges Befestigungsmaterial
verwenden. Zum Beispiel für ein Decken-
schottsystem einen Deckenverguss
anbringen.
9.5 Vorbereitungen für den
elektrischen Anschluss
GEFAHR
Lebensgefahr durch Stromschlag.
 Vor dem Verlegen der Netzleitung alle
Versorgungsstromkreise abschalten.
Netzsicherung ausschalten, gegen
Wiedereinschalten sichern und ein
Warnschild sichtbar anbringen.
Bei Elektroinstallation und Geräte-
montage unbedingt die einschlägi-
gen Vorschriften beachten, in
Deutschland insbesondere DIN VDE
0100 mit den entsprechenden Teilen.
1. Netzsicherung ausschalten, gegen
Wiedereinschalten sichern und ein
Warnschild sichtbar anbringen.
2. Netzleitung zum Montageort verlegen.
14

10. Montage

10.1 ER-APB-Absperrvorrichtung,
ER-AP-Verschlussklappe
● ER-APB mit wartungsfreier Brandschutz-
Absperrvorrichtung gegen Brandüber-
tragung. Mit Metall-Ausblasstutzen und
Metall-Absperrklappe und Schmelzlot mit
Schmelzlot-Arretierung. Diese ist für ein
aeroduct-Brandschutzsystem, PAM-GLOBAL
RML Gusslüftungssyem oder ein System
mit feuerfestem Schacht zugelassen.
● ER-AP Kunststoff-Verschlussklappe mit
Kunststoff-Ausblasstutzen und Kunststoff-
Rückschlagklappe. Diese ist für den
Einsatz mit einem Deckenschottsystem
oder einem Entlüftungssystem ohne
Brandschutz zugelassen.
10.1.1 ER-APB: Sicherheitshinweise zur Mon-
tage der Brandschutz-Absperrvorrichtung
Unbedingt die zulässigen Einbauposi-
tionen gemäß Kapitel 9.2 beachten.
8
GEFAHR
Lebensgefahr durch Brandübertragung
bei falscher Verschraubung der Lasche
[L] des Metall-Ausblasstutzens.
 Metall-Absperrklappe [10.2] und Lasche
[L] unbedingt mit einer geeigneten
Schraube an Wand/Decke befestigen
( Allgemeine bauaufsichtliche
Zulassung). Befestigungsschraube [10.3]
ist bauseitig bereitzustellen.
