9. Montagevorbereitungen

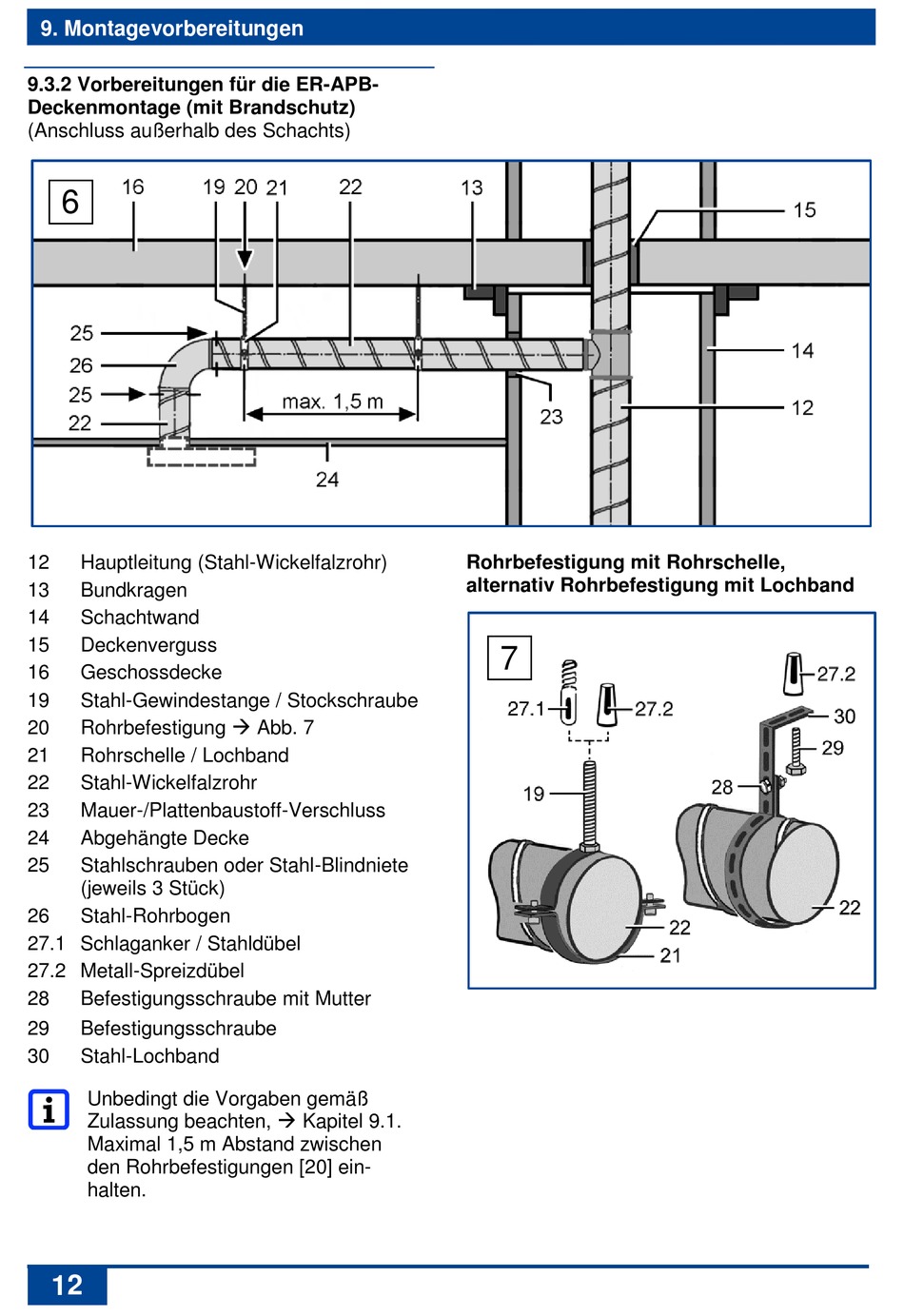

9.3.2 Vorbereitungen für die ER-APB-
Deckenmontage (mit Brandschutz)
(Anschluss außerhalb des Schachts)
6
12 Hauptleitung (Stahl-Wickelfalzrohr)
13 Bundkragen
14 Schachtwand
15 Deckenverguss
16 Geschossdecke
19 Stahl-Gewindestange / Stockschraube
Rohrbefestigung  Abb. 7
20
21 Rohrschelle / Lochband
22 Stahl-Wickelfalzrohr
23 Mauer-/Plattenbaustoff-Verschluss
24 Abgehängte Decke
25 Stahlschrauben oder Stahl-Blindniete
(jeweils 3 Stück)
26 Stahl-Rohrbogen
27.1 Schlaganker / Stahldübel
27.2 Metall-Spreizdübel
28 Befestigungsschraube mit Mutter
29 Befestigungsschraube
30 Stahl-Lochband
Unbedingt die Vorgaben gemäß
Zulassung beachten,  Kapitel 9.1.
Maximal 1,5 m Abstand zwischen
den Rohrbefestigungen [20] ein-
halten.
12
Rohrbefestigung mit Rohrschelle,
alternativ Rohrbefestigung mit Lochband
7
