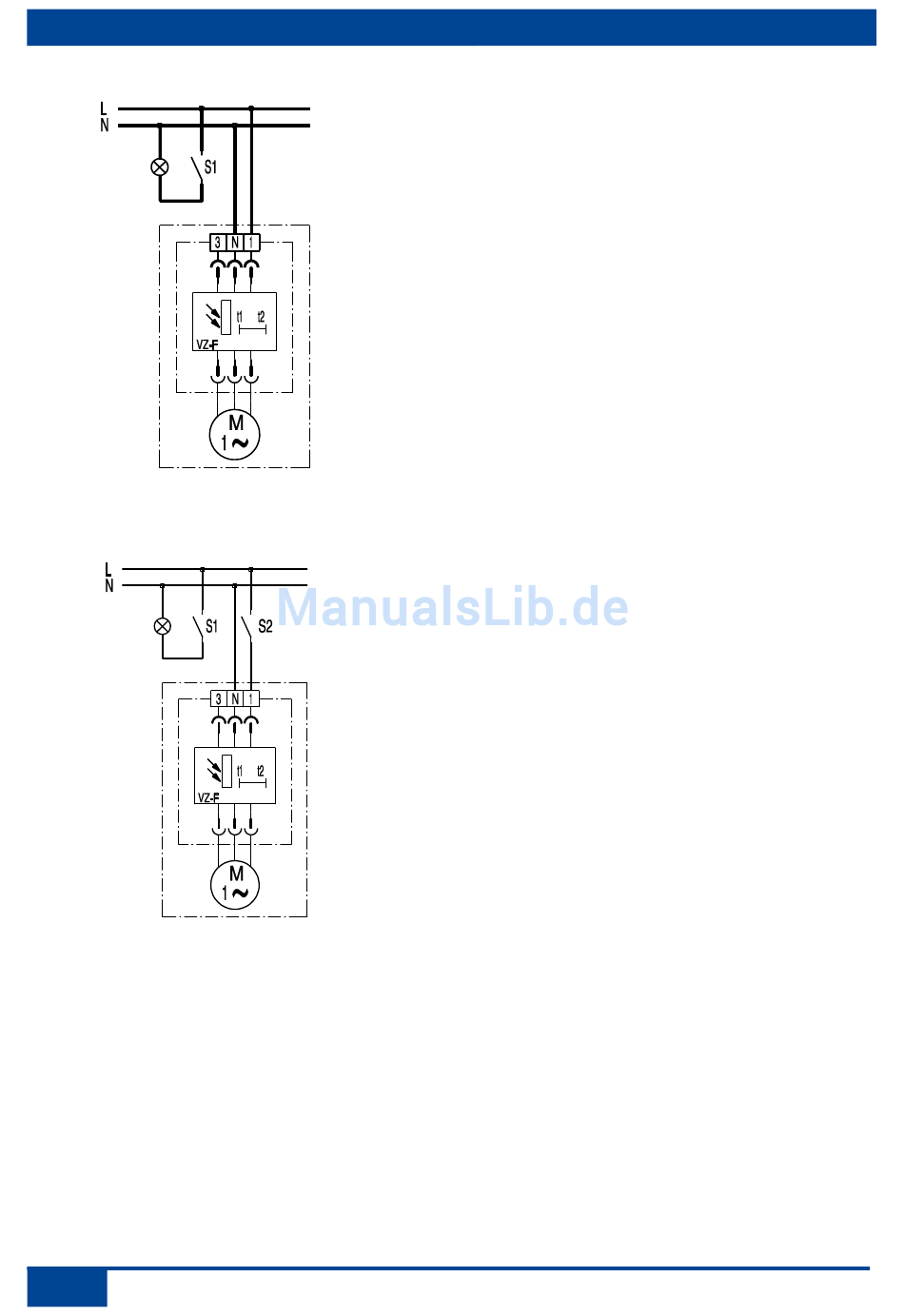

16. Schaltbilder
F-Standardschaltung
F-Schaltungsvariante
26
ER-AP 60 F, ER-APB 60 F
ER-AP 100 F, ER-APB 100 F
Der F-Ventilator ist für den Einbau in fenster-
lose, dunkle Räume vorgesehen. Über die
Helligkeit der Raumbeleuchtung wird der
Ventilator drahtlos über eine Lichtsteuerung
eingeschaltet. Der Ventilator läuft nach ca.
50 Sekunden an.
Die Mindest-Einschalthelligkeit beträgt 30 lx
an der Frontseite der Abdeckung.
Standardschaltung
Einschalten
Der Ventilator läuft ca. 50 Sekunden nach
dem Einschalten der Raumbeleuchtung mit
Schalter S1 an.
Ausschalten
Nach dem Ausschalten der Raumbeleuch-
tung mit Schalter S1 läuft der Ventilator
ca. 6 Minuten nach und schaltet dann aus.
Damit der Ventilator ausschaltet, muss der
Raum dunkel sein (max. Beleuchtungsstärke
an der Frontseite der Abdeckung 0,3 lx).
Schaltungsvariante
Einschalten:
Der Ventilator läuft ca. 50 Sekunden nach
dem Einschalten der Raumbeleuchtung mit
Schalter S1 an. Schalter S2 ist geschlossen.
Ausschalten, Fall 1:
Nach dem Ausschalten mit Schalter S1
(Raumbeleuchtung) läuft der Ventilator ca.
6 Minuten nach und schaltet dann aus.
Ausschalten, Fall 2:
Der Ventilator kann mit Schalter S2 direkt,
also unabhängig von der Raumbeleuchtung,
ausgeschaltet werden.
