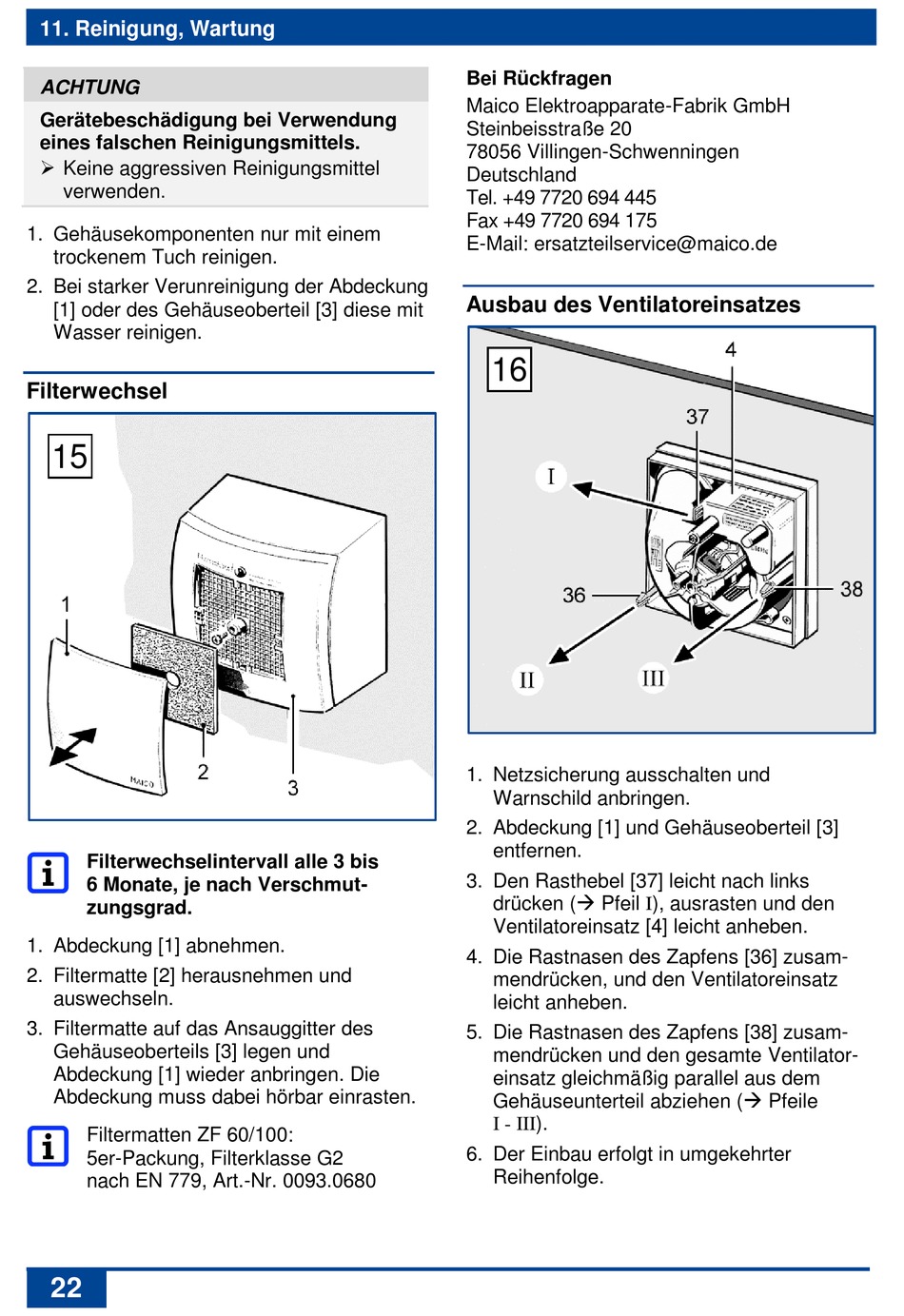

Maico ER-AP Montage- Und Betriebsanleitung Seite 22

11. Reinigung, Wartung
ACHTUNG
Gerätebeschädigung bei Verwendung
eines falschen Reinigungsmittels.
 Keine aggressiven Reinigungsmittel
verwenden
.
1. Gehäusekomponenten nur mit einem
trockenem Tuch reinigen.
2. Bei starker Verunreinigung der Abdeckung
[1] oder des Gehäuseoberteil [3] diese mit
Wasser reinigen.
Filterwechsel
15
Filterwechselintervall alle 3 bis
6 Monate, je nach Verschmut-
zungsgrad.
1. Abdeckung [1] abnehmen.
2. Filtermatte [2] herausnehmen und
auswechseln.
3. Filtermatte auf das Ansauggitter des
Gehäuseoberteils [3] legen und
Abdeckung [1] wieder anbringen. Die
Abdeckung muss dabei hörbar einrasten.
Filtermatten ZF 60/100:
5er-Packung, Filterklasse G2
nach EN 779, Art.-Nr. 0093.0680
22
Bei Rückfragen
Maico Elektroapparate-Fabrik GmbH
Steinbeisstraße 20
78056 Villingen-Schwenningen
Deutschland
Tel. +49 7720 694 445
Fax +49 7720 694 175
E-Mail: ersatzteilservice@maico.de
Ausbau des Ventilatoreinsatzes
16
1. Netzsicherung ausschalten und
Warnschild anbringen.
2. Abdeckung [1] und Gehäuseoberteil [3]
entfernen.
3. Den Rasthebel [37] leicht nach links
drücken ( Pfeil I), ausrasten und den
Ventilatoreinsatz [4] leicht anheben.
4. Die Rastnasen des Zapfens [36] zusam-
mendrücken, und den Ventilatoreinsatz
leicht anheben.
5. Die Rastnasen des Zapfens [38] zusam-
mendrücken und den gesamte Ventilator-
einsatz gleichmäßig parallel aus dem
Gehäuseunterteil abziehen ( Pfeile
I - III).
6. Der Einbau erfolgt in umgekehrter
Reihenfolge.
