3. Elektrische Anschlüsse
Die elektrischen Anschlüsse des DigiWEB 3 variieren jeweils mit der modularen Ausbaustufe des
Geräts, das maximal bis zu 8 Module umfassen kann.
Jedes Modul hat einen eigenen Buchstaben bzw. eine Bestelloption, die auf dem Typenschild (linke
Gehäuseseite) des DigiWEB 3 aufgedruckt ist.
Somit ergibt sich eine Bestellnummer, die mit dem Gerätetyp ("DW3" = "DigiWEB 3" oder "DE" =
"DigiENERGY") bzw. Grund - oder CPU - Modul beginnt und zusätzlich mit bis zu 8 Buchstaben für die
verschiedenen Module codiert ist (z.B. DW3 XAP oder DE XXTAP).
Hinweis:
Der Anwender kann das DigiWEB 3 BUS - System nicht selbst erweitern.
Die Beschreibung des DigiWEB 3 Grund - bzw. CPU - Moduls und der einzelnen Bestell - bzw.
Moduloptionen, wie Anschlußbelegung, technische Daten usw. folgt in den folgenden Kapiteln.
Zusätzlich ist auf dem Gehäusedeckel des Gerätes jeweils ein kompletter Anschlußplan aufgedruckt,
bei dem die einzelnen Module von X0 bis X7 durchnummeriert sind und im Verdrahtungsplan des
Schaltschranks eine eindeutige Zuordnung ermöglicht (z.B. "A12.1:X1:11" = Klemme 11 auf dem
2. Modul des DigiWEB 3)
CPU Modul: DW3.0 (R0)
Modul: 0 (null)
Modul: A+V
Modul: 2+4
Ausgabe: 04.05.2012

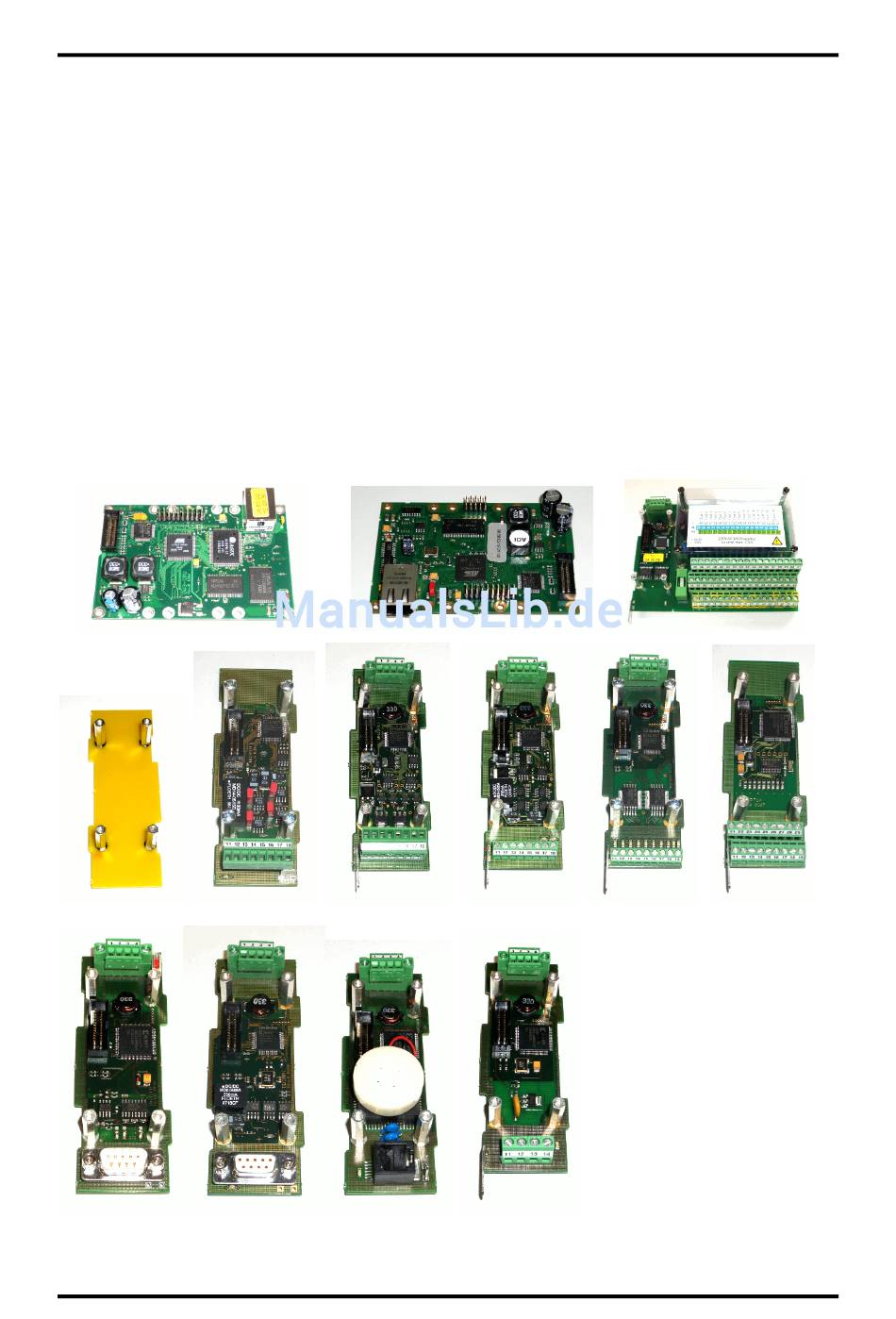

Die DigiWEB 3 Module in der Übersicht
Modul: B
Modul: S
Modul: M
Der modulare embedded WEB - Server
CPU Modul: DW3.1 (R1)
Modul: C
Modul: D
DigiWEB 3
Modul: P
Modul: X
Modul: T+U
