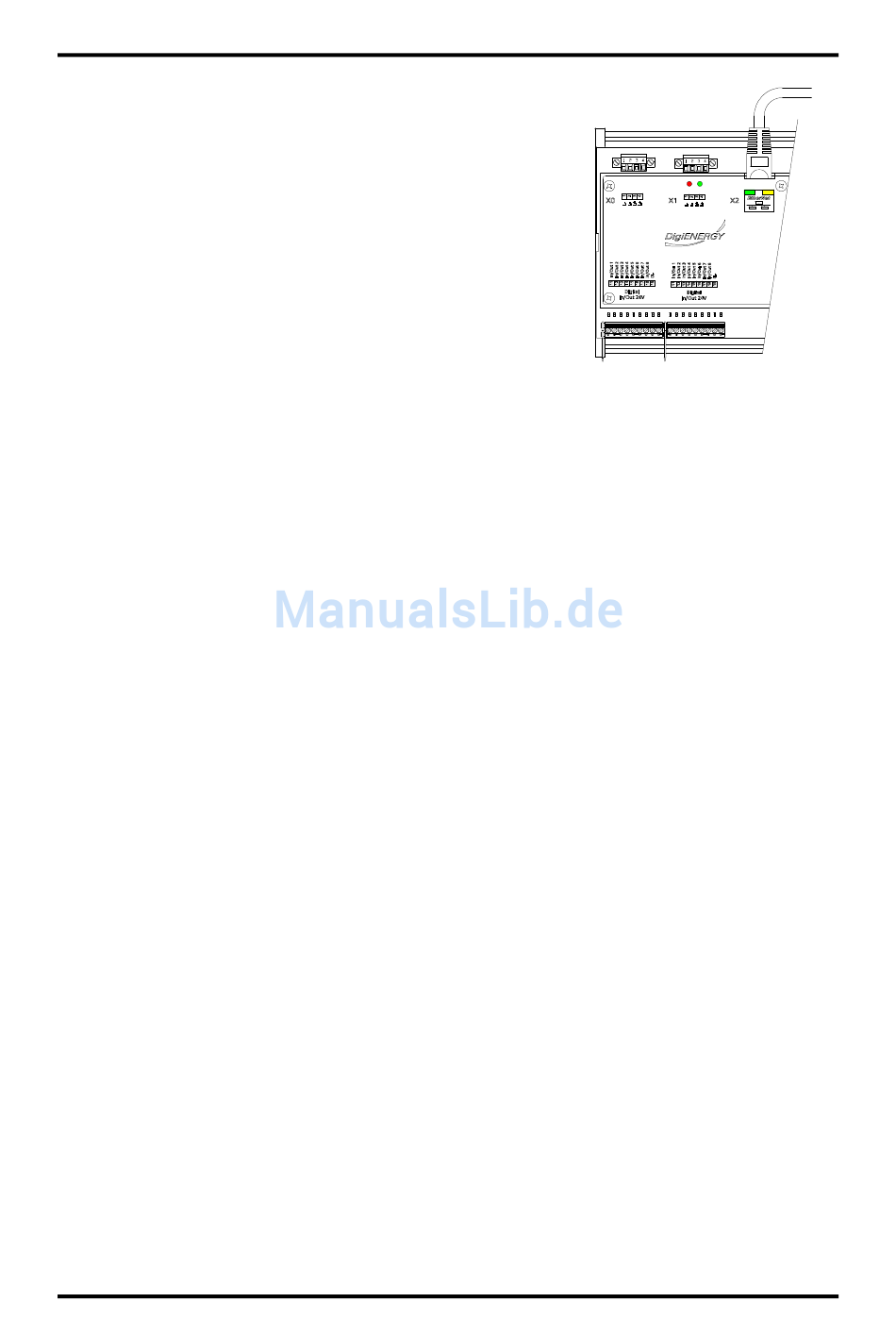

3.1.3. Modul: CPU V3.0 - Statusanzeigen
Flash LED: flackert:
leuchtet:
glimmt:
Status o.RS232/485 LED:
ab Software V3.054:
1. Blinken: kurz:
lang:
2. Blinken: kurz:
lang:
3. Blinken: kurz:
lang:
ab Software V3.161:
4. Blinken: kurz:
lang:
bis Software V3.053:
LED blinkt:
leuchtet:
ist dunkel:
LAN LED:
leuchtet:
ist dunkel
oder flackert:
Link LED:
flackert:
Ausgabe: 04.05.2012
Das DigiWEB 3 liest oder schreibt
Daten im den Flashspeicher z.B. via
FTP o.Event.
Nach Power UP wird die Prüfsumme
gelesen.
Soft - bzw. Firmware - Update läuft.
Diese grüne LED zeigt durch ihren
Blinkintervall verschiedene Meldungen
an.
3 x kurzes oder längeres Blinken.
Kein Kontakt zum LAN oder DHCP
Anfrage noch nicht abgeschlossen
bzw. IP - Adresse nicht gesetzt.
Kontakt zum LAN hergestellt bzw. DHCP Anfrage abgeschlossen und die
IP - Adresse wurde übernommen.
Uhrzeit nicht gesetzt bzw. nicht synchron.
Die Uhrzeit ist via NTP, DCF77 oder Browser gesetzt worden.
Die serielle Schnittstelle ist gestört bzw. hat einen Fehler.
Status der seriellen Schnittstelle ist OK oder wird nicht verwendet.
Viertes zusätzliches Blinken.
DigiWEB 3 BUS Modulausbau geändert, falsch oder Modul defekt.
DigiWEB 3 BUS OK.
Es werden Daten durch die serielle Schnittstelle (RS232/485) übertragen.
Die serielle Datenübertragung ist gestört.
Die serielle Schnittstelle ist OK, es werden jedoch keine Daten
übertragen.
Die Ethernet Schnittstelle ist OK.
Die Ethernet Schnittstelle ist nicht korrekt angeschlossen.
Es werden Daten über die Ethernet Schnittstelle übertragen.
Der modulare embedded WEB - Server
DigiWEB 3
Flash
Status
LAN
Link
