Digitronic Automationsanlagen GmbH
3.

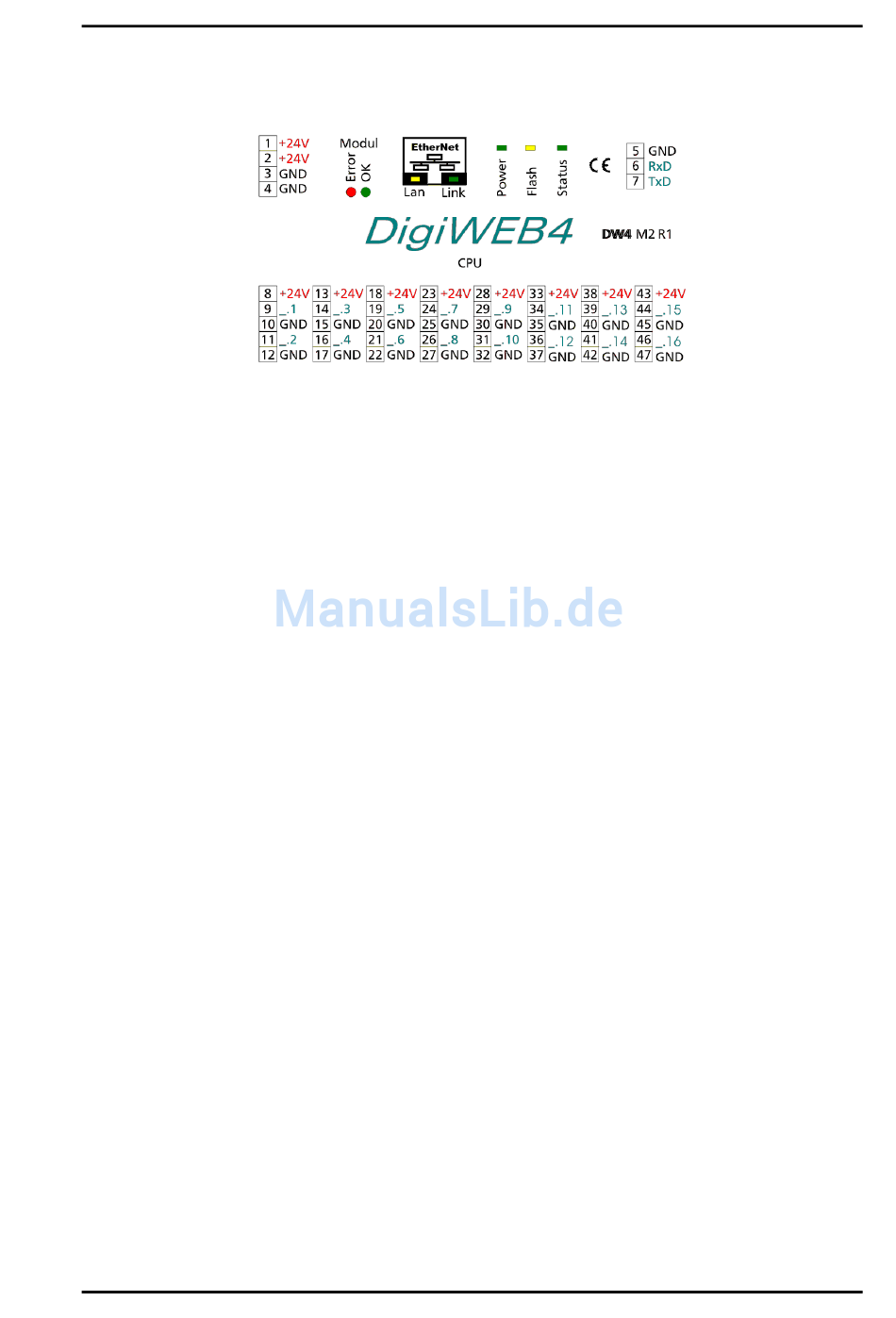

Elektrische Anschlüsse
Die Anschlüsse der DigiWEB 4 Module sind steckbar und in Federzug Anschlusstechnik ausgeführt.
3.1.
Versorgungsspannung (24VDC +/- 20%)
Klemme
Funktion / Bezeichnung
+ 24V der Versorgungsspannung
1
+ 24V Versorgungsspannung für nächstes Modul
2
GND bzw. 0V der Versorgungsspannung
3
GND bzw. 0V Versorgungsspannung für nächstes Modul
4
Achtung
Die Klemmen 1+2, sowie 3+4 sind im Gerät gebrückt. Hierdurch kann das nächste MIO Modul einfach
durch eine Brücke von Klemme 2 des CPU Moduls auf Klemme 1 des MIO Moduls und 4 auf 3 versorgt
werden. Die maximale Belastung des Steckers liegt bei 6 Ampere Dauerstrom. Achten Sie darum auf
den Summenstrom der Module bzw. die Ausgangsbelastung!
Hinweis
Alle Klemmen des Moduls die mit GND bezeichnet und alle mit
untereinander verbunden.
3.2.
Anschlussbelegung der seriellen Schnittstelle
Die serielle Schnittstelle des DigiWEB 4 kann als RS232 (z.B. "DW4 M
RS485 Schnittstelle (z.B. "DW4 M
Typenschild oder die Anschlussbelegung auf dem Modul.
3.2.1. Anschlussbelegung bei RS232 Schnittstelle
Klemme
Funktion / Bezeichnung
GND bzw. Signalmasse
5
RxD
6
TxD
7
Ausgabe: 31.05.2016
4
/R1/BB") ausgeführt werden. Sehen Sie zur Sicherheit bitte das
bezeichneten Anschlüsse sind
+24V
2
/R1") oder als Option mit einer
DigiWEB 4
Seite: 11/20
