Digitronic
Automationsanlagen GmbH
11. Die Interne Datentabelle bzw. die Register und Variablen des DigiWEB
In der Internen Datentabelle des DigiWEB (Datenbereich 0 der RK512 Tabelle bzw. Datenbaustein 0)
werden die Konfigurations - und Statusdaten des DigiWEB gespeichert bzw. gelesen und geschrieben.
Die Datentabelle ist in 1000 Register unterteilt (ab DigiWEB 2 bis zu 15999 Register, je nach Speicher
und Software). Ein Register kann mit einem Wert (32 Bit) oder mit einem String bzw. einer
Zeichenkette belegt sein.
Die Beschreibung Datentabelle, der Variablen und der DigiWEB Scriptsprache finden sie unter:
12. Die externen Datentabellen bzw. Anschluß externer Steuerungen
Über die externen Datentabellen wird auf die darzustellenden bzw. zu ändernden Werte einer SPS,
eines CamCon Nockenschaltwerks oder jeder anderen beliebigen Steuerung mit serieller Schnittstelle
und RK512 Prozedure zugegriffen.

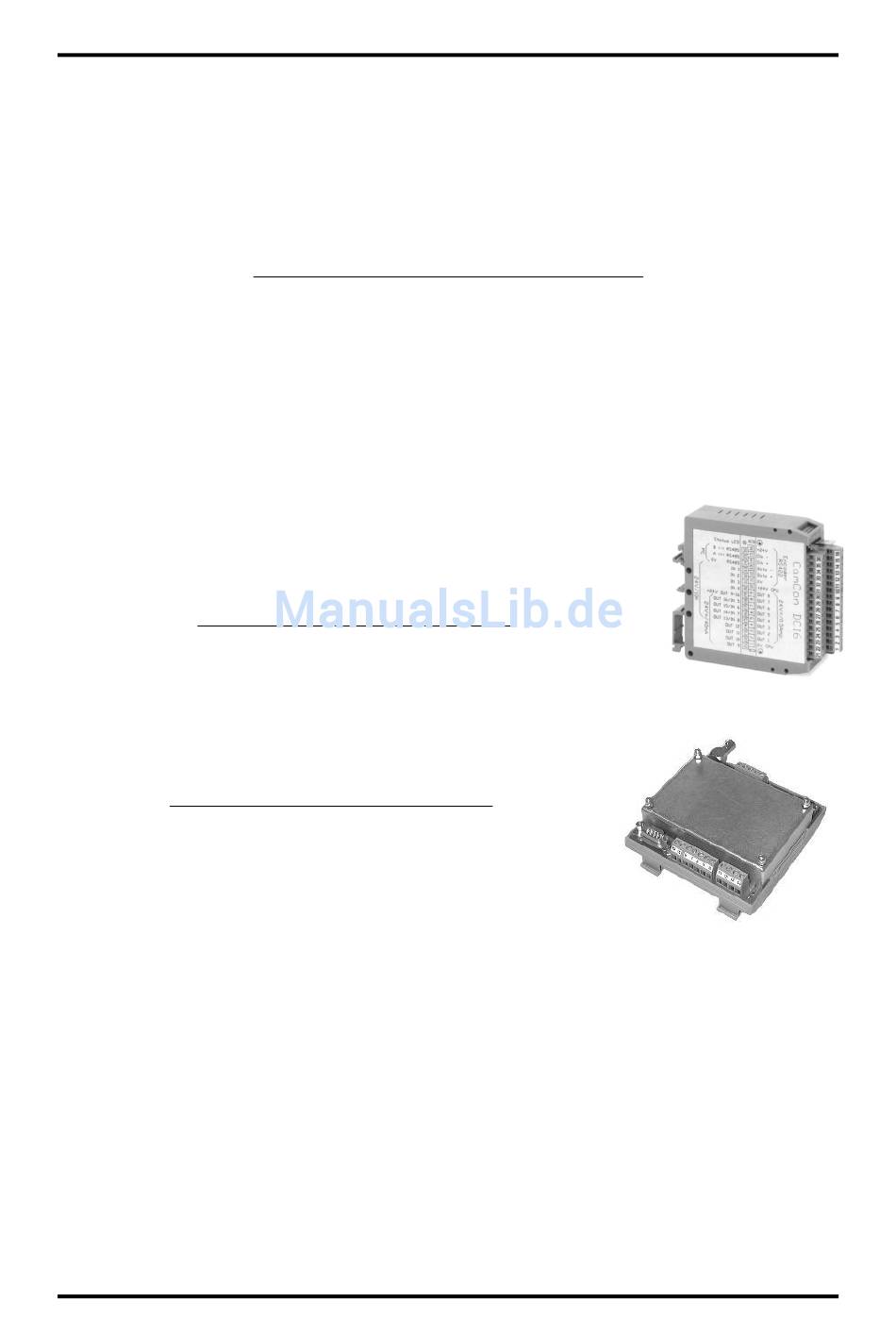

12.1. Belegung der Datentabellen eines CamCon Nockenschaltwerks
Die CamCon Nockenschaltwerke stellen eine RK512 Schnittstelle zur
Verfügung, die vom DigiWEB aus angesprochen werden kann.
Die Beschreibung der CamCon RK512 Tabelle finden sie unter:
http://www.digitronic.com/ftp/rk512.pdf
12.2. Belegung der Datentabellen des ColorNet
Die Beschreibung der ColorNet RK512 Tabelle finden sie unter:
http://www.digitronic.com/ftp/irk512.pdf
oder Bestellnummer: "H-IRK512".
Das DigiWEB mit RS232 Schnittstelle muß an das I-Takt V2 oder V3 an
den 9 - poligen D-SUB Stecker angeschlossen werden.
DigiWEB Klemme
5: 0V Signalmasse <-> I-Takt PIN
DigiWEB Klemme
6: RxD
DigiWEB Klemme
7: TxD
Ausgabe: 04.05.2012
http://www.digitronic.com/ftp/digiweb-script.pdf
auf der Digitronic CD - ROM
oder Bestellnummer: "H-DW/SCRIPT".
auf der Digitronic CD - ROM
oder Bestellnummer: "H-RK512".
<-> I-Takt PIN
<-> I-Takt PIN
Der modulare embedded WEB - Server
5: 0V
2: TxD
3: RxD
DigiWEB 3
Seite: 42/47
