12.3. Anschlußbelegung Schildknecht DATASNAKE MPI
Der Anschluß des DigiWEB mit RS232 Schnittstelle zur S7 - Kopplung erfolgt

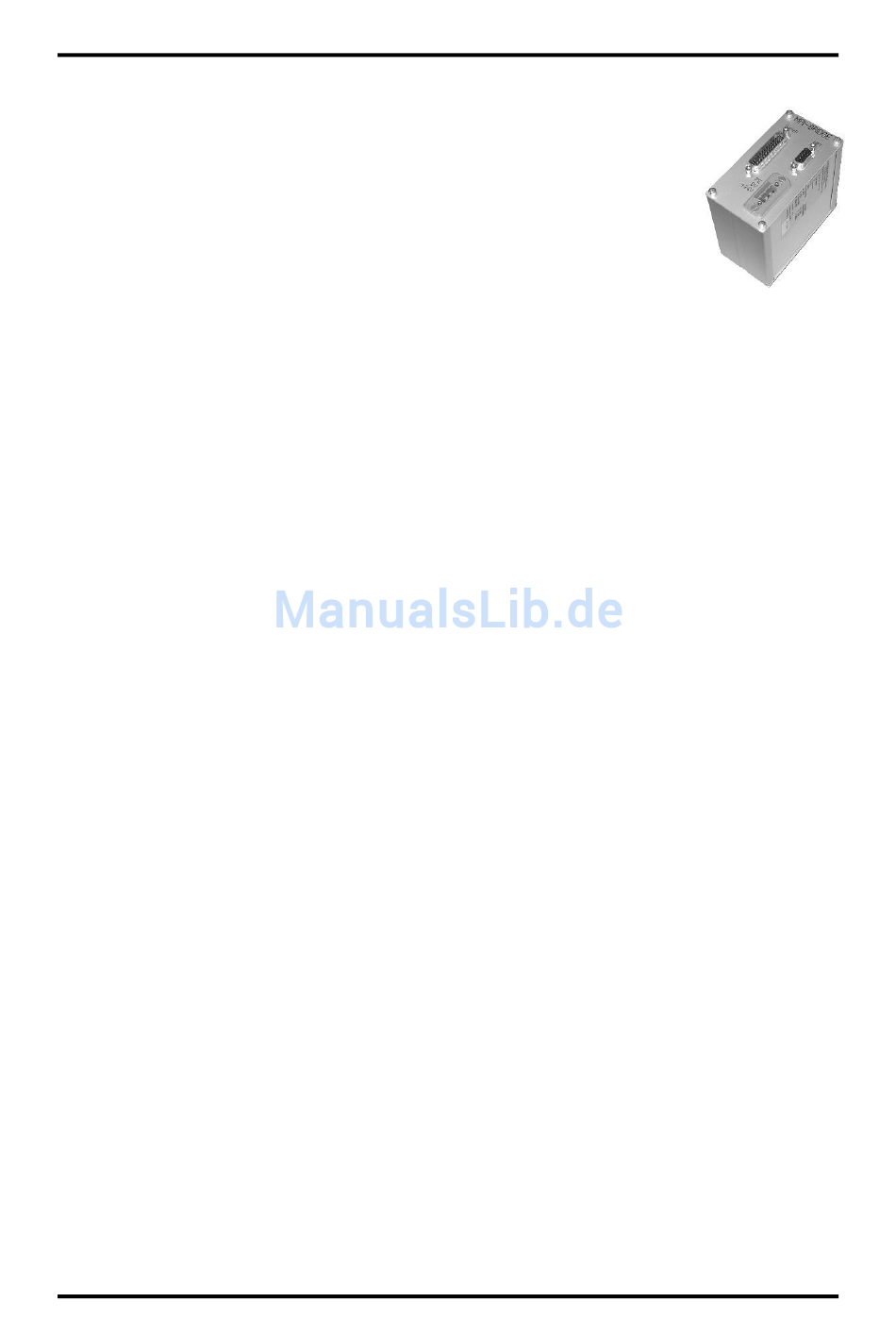

durch das externe DATASNAKE® MPI Modul der Firma Schildkecht. Das
DigiWEB muß hierbei folgendermaßen mit der RS232 Schnittstelle (notwendiger
Stecker 25 pol. D-SUB weibl.) des DATASNAKE verbunden werden.
Hinweis:
DATASNAKE ® ist eingetragens Warenzeichen der Firma Schildknecht.
DigiWEB Klemme
5: 0V Signalmasse <-> DATASNAKE PIN7:
DigiWEB Klemme
6: RxD
DigiWEB Klemme
7: TxD
Bestellen Sie das DATASNAKE ® MPI Modul unter folgender Adresse:
Ausgabe: 04.05.2012
Der modulare embedded WEB - Server
<-> DATASNAKE PIN2:
<-> DATASNAKE PIN3:
Firma Schildknecht
Einstein Str. 10
74372 Sersheim
Tel: 07042/84106-0
Fax: 07042/840051
Artikel: DATASNAKE MPI/ALU
Best. Nr.: 10385
DigiWEB 3
0V
TxD
RxD
Seite: 43/47
