Digitronic
Automationsanlagen GmbH
3.3. Modul: A - Die DigiWEB 3 - Analog Eingangskarte 0..20mA
.
Diese Karte ist eine 4 - fach Analog - Eingangskarte mit 0..20mA Strom - Meßeingang für das
DigiWEB 3 bzw. den DigiWEB 3 BUS.
3.3.1. Modul: A - Die Eingänge
Das Modul besitzt 4 analoge Eingänge zur Strommessung. Die Eingänge können Ströme von 0..±
20mA messen und arbeiten Masse bezogen. Dies bedeutet sie sind untereinander und zum DigiWEB
3 BUS nicht potentialfrei.
Die gemessenen Werte können durch Abgleichen direkt in das gewünschte Anzeigeformat gewandelt
bzw. skaliert (z.B. 4..20mA = 0..100°) werden. Im Werkszustand sind die Eingänge auf -20,000mA ..
+20,000mA (20000µA) abgeglichen.
Selbst abgleichen können Sie die Eingangskarte direkt in der DigiWEB 3 "advanced" Konfiguration
"http://DigiWEB-IP/config/" unter dem Menupunkt: "A/D Conv. (U/I)"
3.3.2. Modul: A - Anschlussbelegung des Moduls
.
3.3.2.1. Modul: A - Spannungsversorgung
Die Spannungsversorgung der Karte erfolgt intern über den DigiWEB 3 BUS.

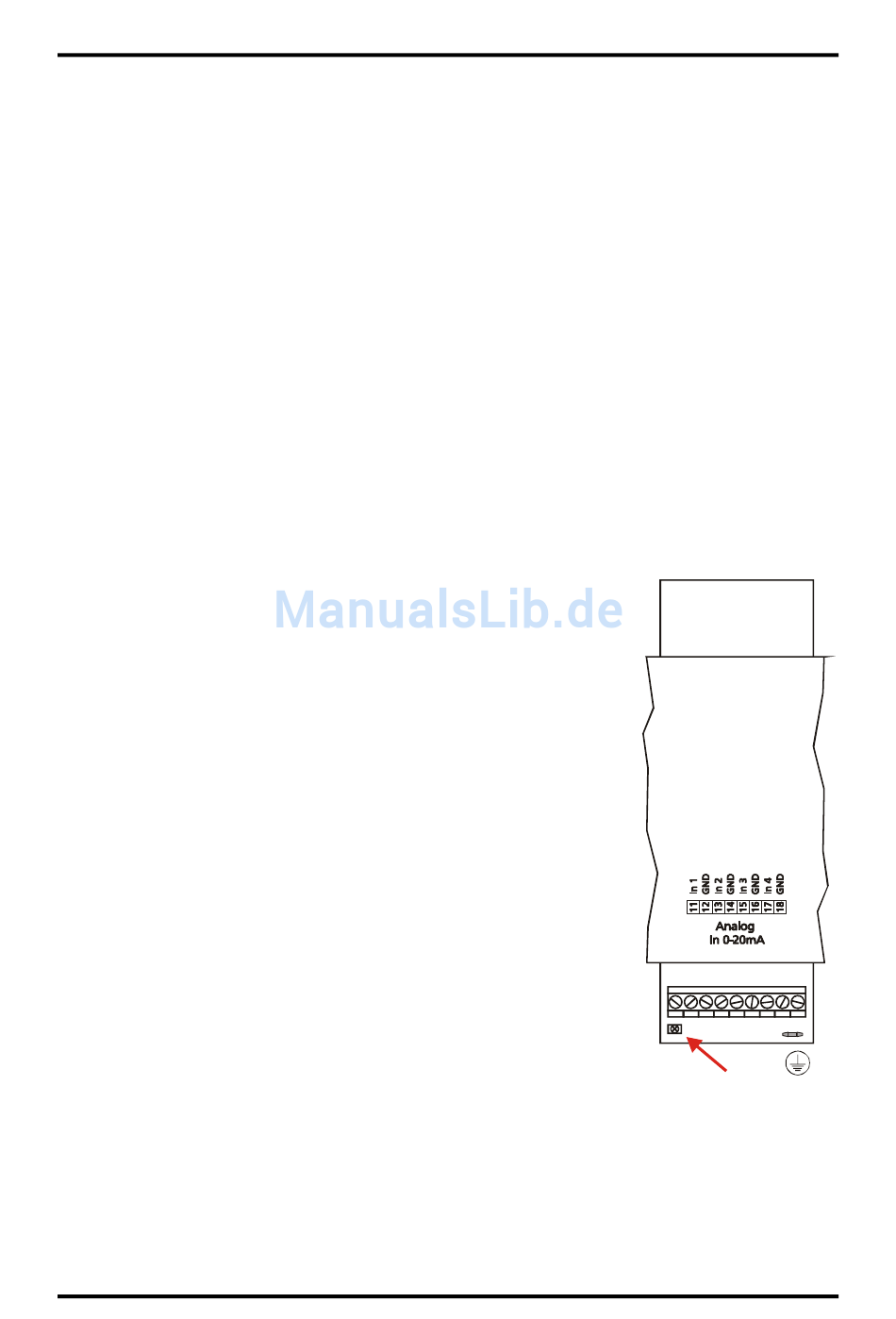

3.3.2.2. Modul: A - Eingangsbelegung
J
Für die Meßleitungen bzw. zur analogen Signalübertragung müssen abgeschirmte Kabel
verwendet werden. Die Abschirmung muß auf beiden Seiten der Kabelenden auf Erde aufgelegt
werden.
Klemme:
Funktion:
11
1. Analogeingang des Moduls
12
GND bzw. Bezugspotential für 1. Eingang des Moduls
13
2. Analogeingang des Moduls
14
GND bzw. Bezugspotential für 2. Eingang des Moduls
15
3. Analogeingang des Moduls
16
GND bzw. Bezugspotential für 3. Eingang des Moduls
17
4. Analogeingang des Moduls
18
GND bzw. Bezugspotential für 4. Eingang des Moduls
Hinweis:
Die Klemmen 12, 14, 16 und 18 sind untereinander
und mit dem DigiWEB 3 BUS (0VDC) verbunden.
3.3.2.3. Modul: A - Erdungsanschluss und Abschirmung
Der Flachsteck - Erdanschluß und die Abschirmung der Meßleitungen
müssen auf kürzestem Wege auf eine neben dem Gerät angeordnete
Reihenerdklemme aufgelegt werden. Durch die geerdete Montageplatte
und deren elektrischen Verbindung zur EN - Tragschiene wird eine
optimale Erdung erreicht.
3.3.3. Modul: A - Statusanzeigen
LED 1
= grün = DigiWEB 3 BUS aktiv bzw. läuft.
Ausgabe: 04.05.2012
Der modulare embedded WEB - Server
Bemerkung:
DigiWEB 3
LED1
Seite: 14/47
