Digitronic
Automationsanlagen GmbH

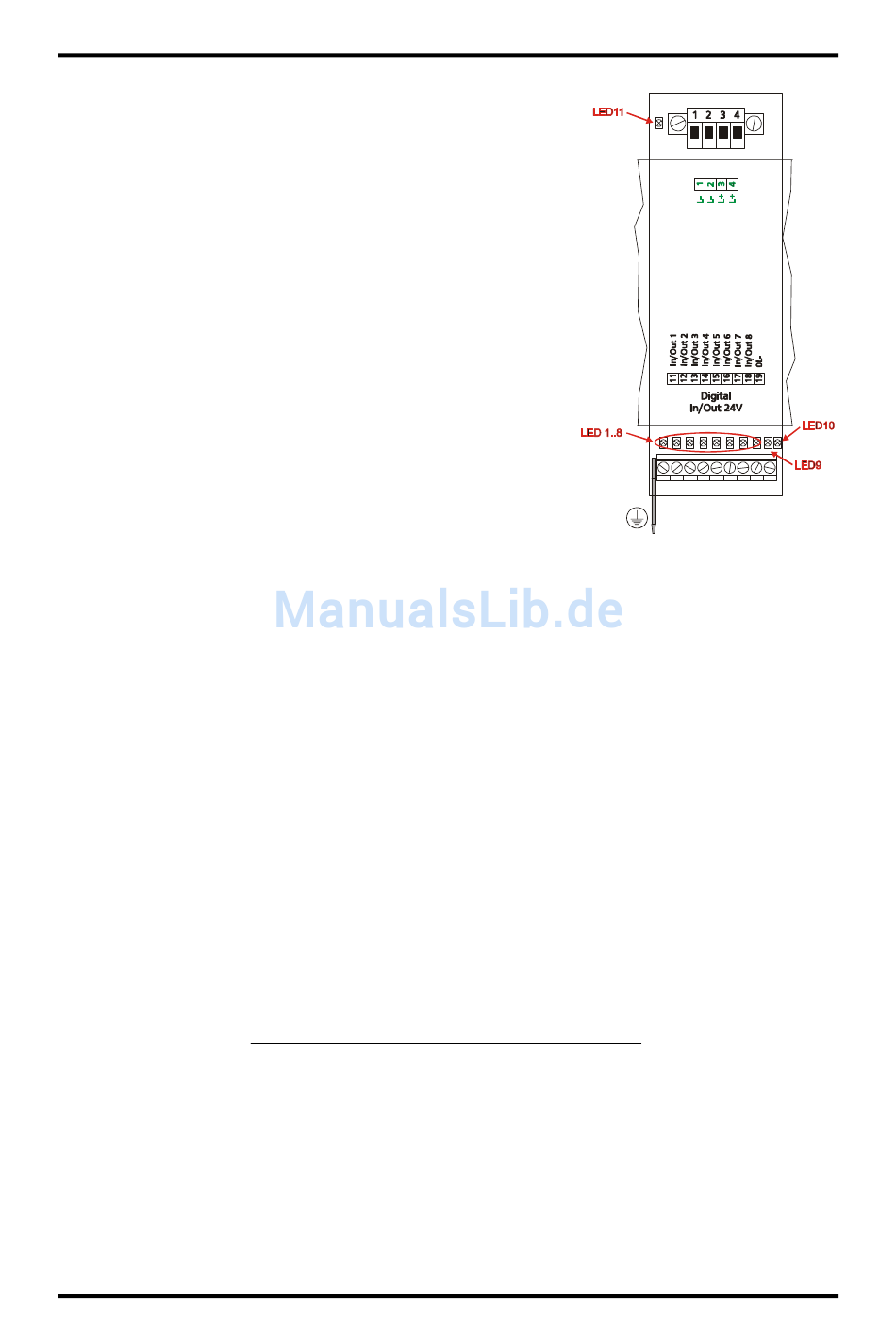

3.6.4. Modul: X - Statusanzeigen
Bezeichnung: Farbe: Anzeige / Ursache:
LED 1..8
gelb
LED 9
rot
LED 10
grün
LED 11
grün
3.6.5. Modul: X - Technische Daten
Bestellbezeichnung: .................. X, (z.B. Typ: DW3 AXB)
Modulanzahl im DW3 BUS: ...... bis zu max. 8
Statusanzeigen: ........................ 11 Status LED
Ansteuerung bzw. Auswertung: via DigiWEB 3 BUS
Spannungsversorgung: ............. 24VDC ±20 % / 20mA ohne Last
Ausgangs:
- Anzahl: .................................... max. 8, abhängig von den
- Spannung:............................... 24VDC
- Strom: ..................................... 0.5 Amp. Dauerstrom je Ausgang.
Eingangs:
- Anzahl: .................................... max. 8, abhängig von den verwendeten Ausgängen.
- Spannung für logisch 0/1: ....... max. +5VDC / min. +18VDC, max. +30VDC
- Widerstand:............................. ca. 5.4 KOhm
- Frequenz:................................ max. 300Hz bei 1ms Abtastrate durch das DigiWEB 3.
Anschlüsse für:
- Spannungsversorgung:........... über Steckschraubklemmen IP20 bis 1.5 mm²
- Ausgänge:............................... über Schraubklemmen bis 0.5 mm²
Schutzfunktionen gegen:
- Überlast oder Kurzschluß: ..... durch den Treiber IC
- CPU - oder BUS - Ausfall: ..... durch Watchdog
- Berührung bzw. Schutzart:..... IP 20
Abmessungen: .......................... ca. 40 x 120 x 60mm (BxHxT)
Arbeitstemperatur: .................... 0°C bis +55°C
Gehäuse:................................... für DigiWEB 3 Einschubgehäuse
Gewicht: .................................... ca. 100g
3.6.5.1. Modul: X - Softwareanbindung
Sehen Sie hierzu in der DigiWEB "advanced" Konfiguration "http://DigiWEB-IP/config/" den
Menupunkt: "Input/Output" und das DigiWEB Script - Handbuch:
Ausgabe: 04.05.2012
Signalzustand Ein - oder Ausgang 1 - 8.
Ausgangsüberlastung, Kurzschluß oder
Watchdog Fehleranzeige.
DigiWEB 3 BUS aktiv bzw. läuft.
+24VDC Versorgungsspannung liegt an.
verwendeten Eingängen.
http://www.digitronic.com/ftp/digiweb-script.pdf.
oder Bestellnummer: "H DW/SCRIPT".
Der modulare embedded WEB - Server
DigiWEB 3
Seite: 21/47
