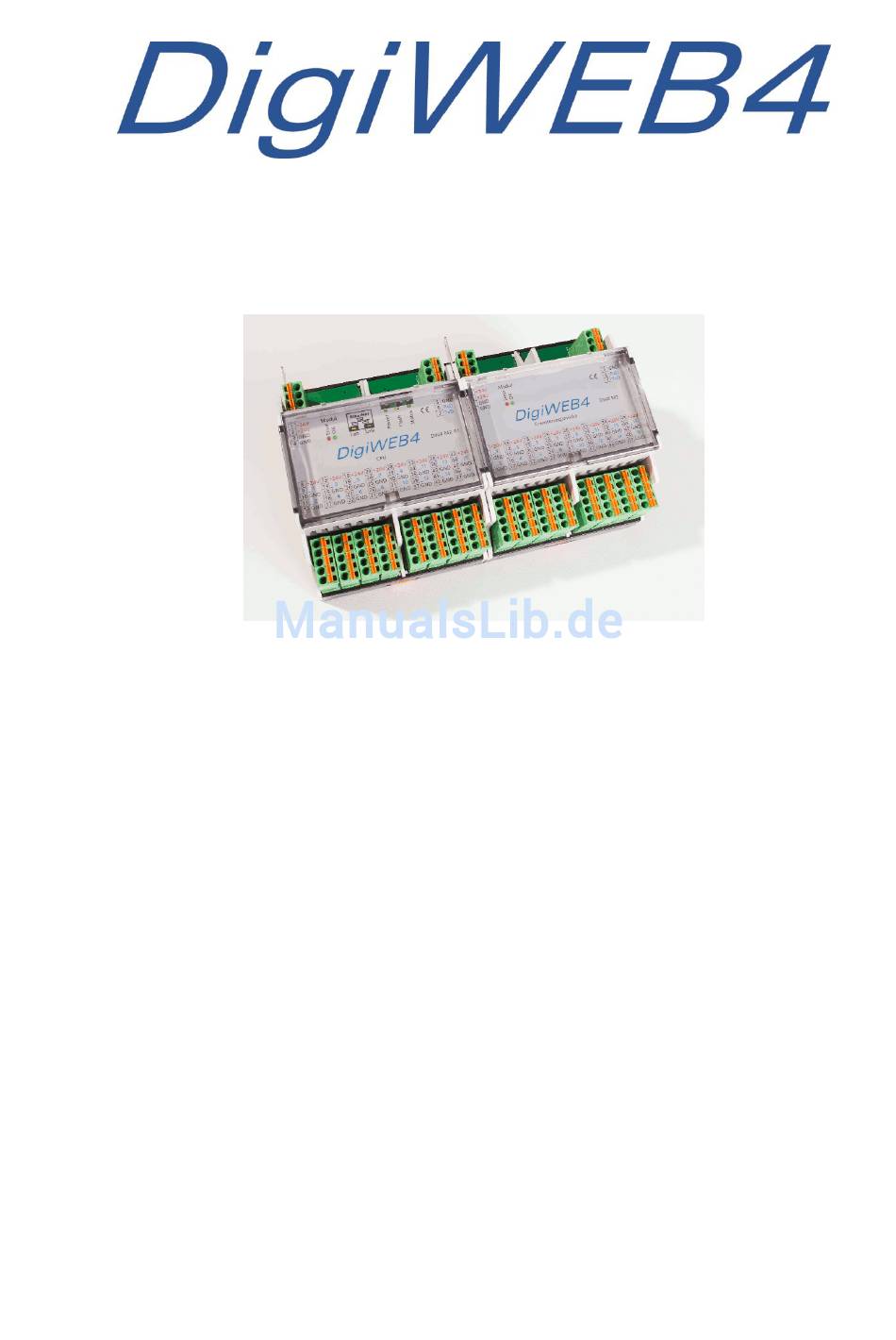

Bedienungsanleitung Der modulare embedded WEB Server Digitronic Automationsanlagen GmbH Auf der Langwies 1 • 65510 Hünstetten-Wallbach / Deutschland Telefon: +49 6126 9453-0 • Fax: +49 6126 9453-42 mail@digitronic.com • www.digitronic.com...
Für Hinweise, die eventuelle Fehler in der Bedienungsanleitung betreffen, sind wir dankbar. Update Sie erhalten dieses Handbuch auch im Internet unter http://www.digitronic.com in der neuesten Version als PDF Datei. Qualifiziertes Personal Inbetriebnahme und Betrieb des Gerätes und der Software dürfen nur von qualifiziertem Personal vorgenommen werden.
08:00 Uhr - 12:00 Uhr, 13:00 Uhr – 15:00 Uhr Telefon: +49 6126 9453-0, Fax: -42, E-Mail: mail@digienergy.de 1.2. Konformitätserklärung Die Firma Digitronic Automationsanlagen GmbH, 65510 Hünstetten-Wallbach erklärt, dass das Produkt DigiWeb 4 mit den folgenden Normen übereinstimmt: EN 55 014-1 EN 60 730-1 Gemäß...
Digitronic Automationsanlagen GmbH DigiWEB 4 1.3. Sicherheitshinweis Bitte beachten Sie unbedingt diese Sicherheitshinweise, die anerkannten Regeln der Technik und Folgendes: Beachten Sie bei den Arbeiten die gesetzlichen Unfallverhütungsvorschriften die gesetzlichen Vorschriften zum Umweltschutz die Bestimmungen der Berufsgenossenschaft ...
Digitronic Automationsanlagen GmbH DigiWEB 4 Montageanleitung für Fachpersonal Bitte lesen Sie zuerst die Sicherheitshinweise (Kapitel 1.3 auf Seite 5). Es gibt einige Besonderheiten, die beachtet werden müssen! Es gibt grundlegende Unterschiede zu konventionellen Reglern! Es werden nur die im Regler tatsächlich vorhandenen Anschlüsse angezeigt. Sämtliche Sensor- und Fühlereingänge haben keine feste Klemmenzuordnung.
DigiWEB 4 Digitronic Automationsanlagen GmbH 2.1. Geräteinstallation Das DigiWEB 4 Modul - System kann aus bis zu 11 Modulen bestehen, ein CPU Modul und 10 Erweiterungsmodule, auch Multi - Input - Output Module (MIO) genannt. Das CPU Modul und die MIO - Module werden in einem Schaltschrank oder Schaltkasten auf eine "EN - Tragschiene"...
Seite 9
Digitronic Automationsanlagen GmbH DigiWEB 4 Durch die geerdete Montageplatte und deren elektrischen Verbindung zur EN - Tragschiene wird eine optimale Ableitung der Einstreuungen auf die Abschirmung erreicht. Die 24V DC +/-20% Spannungsversorgung erfolgt einzeln je Modul und darf auch galvanisch getrennt sein.
DigiWEB 4 Digitronic Automationsanlagen GmbH 2.2. Abmessungen Abbildung DigiWEB 4 CPU Modul Hinweis Das Erweiterungsmodul MIO hat die gleichen Abmessungen wie das CPU Modul. Maximal können 10 Module zusätzlich an ein CPU Modul angekoppelt werden. Somit wäre ein DigiWEB 4 mit Maximalausbau 792mm breit.
Digitronic Automationsanlagen GmbH DigiWEB 4 Elektrische Anschlüsse Die Anschlüsse der DigiWEB 4 Module sind steckbar und in Federzug Anschlusstechnik ausgeführt. 3.1. Versorgungsspannung (24VDC +/- 20%) Klemme Funktion / Bezeichnung + 24V der Versorgungsspannung + 24V Versorgungsspannung für nächstes Modul GND bzw. 0V der Versorgungsspannung GND bzw.
DigiWEB 4 Digitronic Automationsanlagen GmbH 3.2.2. Anschlussbelegung bei RS485 Schnittstelle Klemme Funktion / Bezeichnung GND bzw. Signalmasse A (+) B (-) Beachten Sie Die RS485 Schnittstelle des DigiWEB 4 ist fest mit Abschlusswiderständen beschaltet. Je 10k nach +5V und GND und 150 Ohm zwischen A(+) und B(-).
Digitronic Automationsanlagen GmbH DigiWEB 4 3.3.1. Allgemeines Auf den ersten 10 E/A Anschlüssen liegt je ein 16 Bit AD - Wandler. Diese können zur Messung von Spannungen (0..+10V), Wiederständen (100..50 kOhm) oder Temperaturen (mit PT1000, KTY1K oder KTY2K) verwendet werden und haben eine Genauigkeit 1%. Die minimale Wandelzeit je Eingang beträgt ca.
DigiWEB 4 Digitronic Automationsanlagen GmbH 3.4. Kabelinstallation Befestigen Sie jedes Kabelende separat an einer dafür vorgesehenen Klemme (keine Doppelbelegung). Überprüfen Sie den festen Sitz jedes Kabels. Beschriften Sie die Kabel, bevor Sie diese auflegen! Wir empfehlen zur Verlegung der Strom- und Fühlerkabel die Verwendung von mindestens zwei Kabelkanälen direkt unter dem Reglergehäuse.
Seite 17
Digitronic Automationsanlagen GmbH DigiWEB 4 Klemmen und deren mögliche Zuordnung Spannungsversorgung 24V Pin 1 24 V (+) vom Netzteil Pin 2 Intern gebrückt mit Pin 1, zur Spannungsversorgung weiterer Module Pin 3 GND (-) vom Netzteil Pin 4 Intern gebrückt mit Pin 3, zur Spannungsversorgung weiterer Module...
Seite 18
DigiWEB 4 Digitronic Automationsanlagen GmbH Pin 16 / Anschlüsse Klemme 4 24 V in, 0-10 V in, Kontakt in, Fühler (PT1000, KTY) in Pin 19 / Anschlüsse Klemme 5 24 V in, 0-10 V in, Kontakt in, Fühler (PT1000, KTY) in Pin 21 / Anschlüsse Klemme 6...
Digitronic Automationsanlagen GmbH DigiWEB 4 Belegungsplan ausfüllen Begeben Sie sich in das Menü „Anschlüsse“. Markieren Sie jetzt die erste zu belegende „Klemme“ mit einem Mausklick. Die „Klemme“ wird grün und es öffnen sich zwei Eingabefelder und ein OK-Button am unteren Rand des Menüs. Wählen Sie dort nun das gewünschte Objekt aus und bestätigen Sie die Auswahl mit dem OK-Button.
