3.4. Modul: B - Die DigiWEB 3 - Analog - Ausgangskarte 0..20mA bzw. 4..20mA
.
Diese Karte ist eine 4 - fach Analog - Ausgangskarte mit Stromausgang für das DigiWEB 3 bzw. den
DigiWEB 3 BUS.
3.4.1. Modul: B - Die Ausgänge
Das Modul besitzt 4 analoge Stromausgänge. Diese können Ströme von 0..20mA bzw. 4..20mA
ausgeben und arbeiten Masse bezogen. Dies bedeutet sie sind untereinander und zum DigiWEB 3
BUS nicht potentialfrei. Der Lastwiderstand darf maximal 500 Ohm groß sein.
Die Ausgänge sind im Werkszustand auf 0 .. 20,000mA (20000µA) abgeglichen.
Selbst abgleichen können Sie die Ausgangskarte direkt in der DigiWEB 3 "advanced" Konfiguration
"http://DigiWEB-IP/config/" unter dem Menupunkt: "D/A Conv. (I)"

3.4.2. Modul: B - Anschlussbelegung des Moduls

.

3.4.2.1. Modul: B - Spannungsversorgung / 24VDC +/- 20 %

Dieser Anschluß wird als Versorgungsspannung für die Ausgänge bzw. die Stromtreiber verwendet.
Zusätzlich dient er zur Versorgung der internen Logik, dem DigiWEB 3 BUS und der CPU.
Ist bereits auf einem weiteren DigiWEB 3 Modul (z.B. Option X) die 24V Versorgungsspannung
angeschlossen, so kann dieser Anschluß frei bleiben. Das Modul wird dann über den DigiWEB 3 BUS
mit Spannung versorgt.

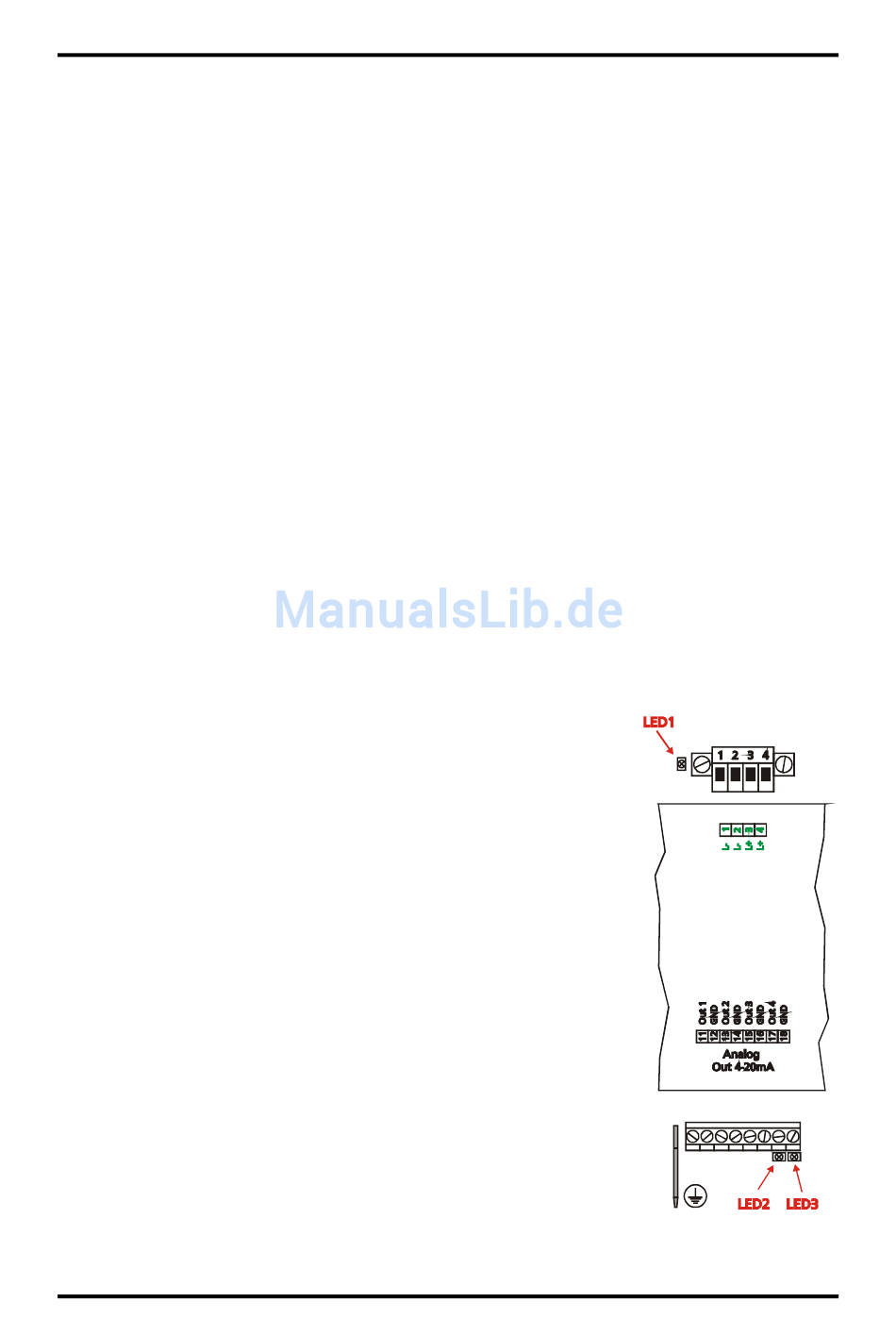

Klemme: Funktion:
1 L- bzw. 0V
2 L- bzw. 0V
3 L+ bzw. 24VDC
4 L+ bzw. 24VDC

3.4.2.2. Modul: B - Ausgangsbelegung

J
Für die analoge Signalübertragung müssen abgeschirmte Kabel verwendet werden. Die
Abschirmung muß auf beiden Seiten der Kabelenden auf Erde aufgelegt werden.
Klemme: Funktion:
11 1. Analog - Ausgang des Moduls
12 GND bzw. Bezugspotential für 1. Ausgang des Moduls
13 2. Analog - Ausgang des Moduls
14 GND bzw. Bezugspotential für 2. Ausgang des Moduls
15 3. Analog - Ausgang des Moduls
16 GND bzw. Bezugspotential für 3. Ausgang des Moduls
17 4. Analog - Ausgang des Moduls
18 GND bzw. Bezugspotential für 4. Ausgang des Moduls
Hinweis: Die Klemmen 12, 14, 16 und 18 sind untereinander
und mit dem DigiWEB 3 BUS (0VDC) verbunden.

3.4.2.3. Modul: B - Erdungsanschluss und Abschirmung

Der Flachsteck - Erdanschluß und die Abschirmung der analogen
Signalleitungen müssen auf kürzestem Wege auf eine neben dem Gerät
angeordnete Reihenerdklemme aufgelegt werden. Durch die geerdete
Montageplatte und deren elektrischen Verbindung zur EN - Tragschiene
wird eine optimale Erdung erreicht.
