Digitronic
Automationsanlagen GmbH
3.7. Modul: T - Die DigiWEB 3 - PT1000 Temperaturfühler Eingangskarte
.
Diese Karte ist eine 9 - fach Temperaturfühler - Eingangskarte für PT1000 Sensoren für das DigiWEB
3 bzw. den DigiWEB 3 BUS.
3.7.1. Modul: T - Die Eingänge
Das Modul besitzt 9 PT1000 - Meßfühlereingänge zur Temperaturmessung. Die Eingänge können
Temperaturen von - 100°C bis + 180°C messen und arbeiten Masse bezogen. Dies bedeutet sie sind
untereinander und zum DigiWEB 3 BUS nicht potentialfrei. Der Meßwert wird mit 3 Kommastellen
angezeigt.
Im Werkszustand sind die Eingänge bereits kalibriert. Müssen Sie diese nach kalibrieren, weil z.B. die
Länge der Anschlußkabels oder die Eigenerwärmung des PT1000 Sensors den Meßwert verfälscht, so
können Sie dies in der DigiWEB 3 "advanced" Konfiguration "http://DigiWEB-IP/config/" unter dem
Menupunkt: "Temp.PT1000" tun.

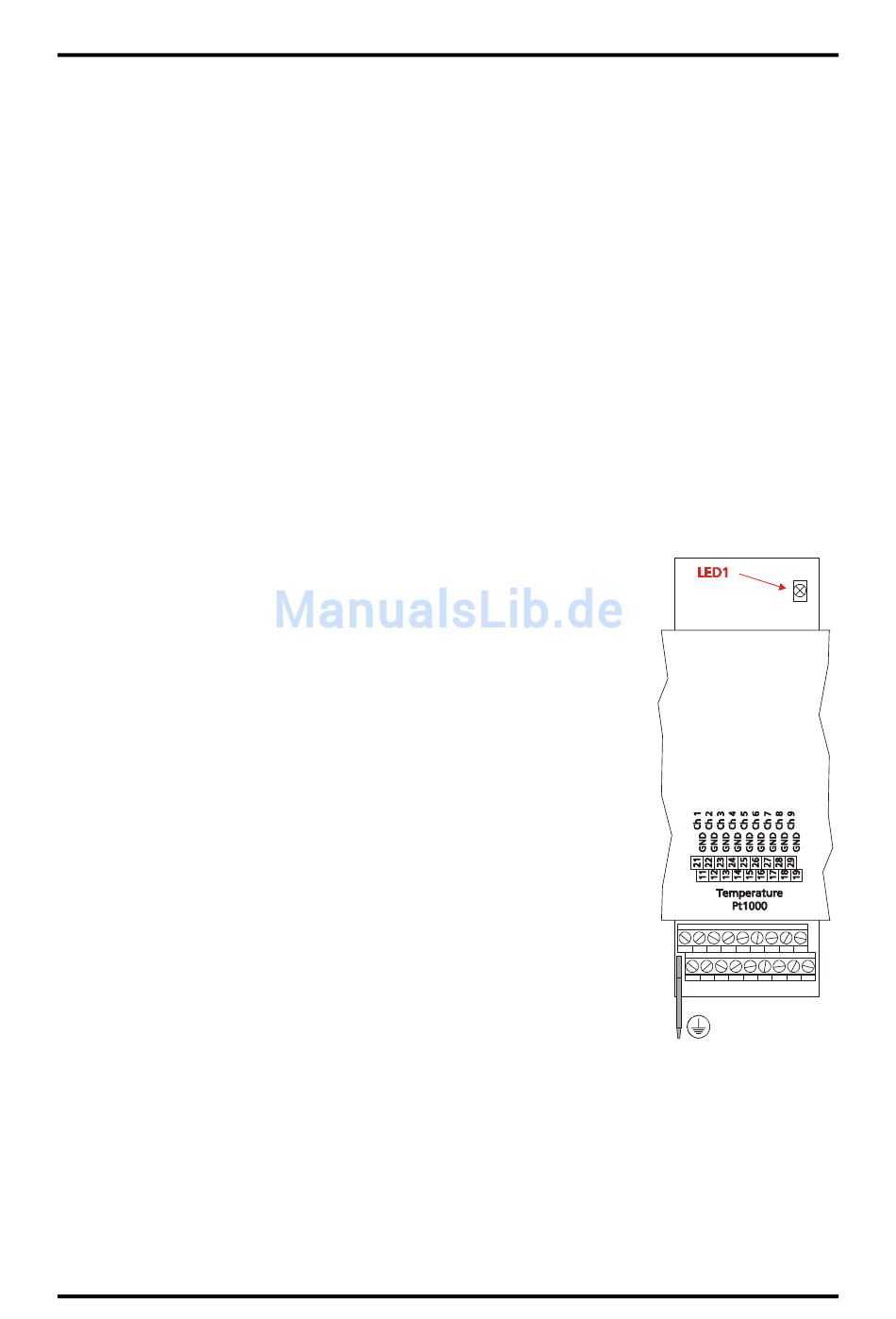

3.7.2. Modul: T - Anschlussbelegung des Moduls
.
3.7.2.1. Modul: T - Spannungsversorgung
Die Spannungsversorgung der Karte erfolgt intern über den DigiWEB 3 BUS.
3.7.2.2. Modul: T - Eingangsbelegung
J
Für die PT1000 Sensor - Anschlußleitungen müssen abgeschirmte Kabel verwendet werden. Die
Abschirmung muß wenn möglich auf beiden Seiten der Kabelenden auf Erde aufgelegt werden.
Klemme:
Funktion:
21
1. PT1000 - Meßeingang / Kanal 1 des Moduls
11
GND bzw. Bezugspotential für 1. Eingang des Moduls
22
2. PT1000 - Meßeingang / Kanal 2 des Moduls
12
GND bzw. Bezugspotential für 2. Eingang des Moduls
23
3. PT1000 - Meßeingang / Kanal 3 des Moduls
13
GND bzw. Bezugspotential für 3. Eingang des Moduls
24
4. PT1000 - Meßeingang / Kanal 4 des Moduls
14
GND bzw. Bezugspotential für 4. Eingang des Moduls
25
5. PT1000 - Meßeingang / Kanal 5 des Moduls
15
GND bzw. Bezugspotential für 5. Eingang des Moduls
26
6. PT1000 - Meßeingang / Kanal 6 des Moduls
16
GND bzw. Bezugspotential für 6. Eingang des Moduls
27
7. PT1000 - Meßeingang / Kanal 7 des Moduls
17
GND bzw. Bezugspotential für 7. Eingang des Moduls
28
8. PT1000 - Meßeingang / Kanal 8 des Moduls
18
GND bzw. Bezugspotential für 8. Eingang des Moduls
29
9. PT1000 - Meßeingang / Kanal 9 des Moduls
19
GND bzw. Bezugspotential für 9. Eingang des Moduls
Hinweis:
Die Klemmen 11 - 19 sind untereinander
und mit dem DigiWEB 3 BUS (0VDC) verbunden.
3.7.2.3. Modul: T - Erdungsanschluss und Abschirmung
Der Flachsteck - Erdanschluß und die Abschirmung der PT1000 - Sensorleitungen müssen auf
kürzestem Wege auf eine neben dem Gerät angeordnete Reihenerdklemme aufgelegt werden. Durch
die geerdete Montageplatte und deren elektrischen Verbindung zur EN - Tragschiene wird eine
optimale Erdung erreicht.
3.7.3. Modul: T - Statusanzeigen
LED 1
= grün = DigiWEB 3 BUS aktiv bzw. läuft.
Ausgabe: 04.05.2012
Der modulare embedded WEB - Server
Bemerkung:
DigiWEB 3
Seite: 22/47
