2. Einbau
Das Gerät wird in einem Schaltschrank oder Schaltkasten auf eine "EN -
Tragschiene" aufgerastet Sehen Sie hierzu Kapitel "2.1. Abmessungen"
auf Seite 7.
Alle Kabelverbindungen sind im spannungslosen Zustand und unter
Beachtung der Anschlussbelegung herzustellen ! Sehen Sie hierzu
Kapitel "3. Elektrische Anschlüsse" auf Seite 8.
Die
Erdungsanschlüsse
Kabelabschirmungen sind auf kürzestem Wege auf eine neben dem
Gerät angeordnete Reihenerdklemme zu legen.
Durch die geerdete Montageplatte und deren elektrischen Verbindung
zur EN - Tragschiene wird eine optimale Ableitung der Einstreuungen auf die Abschirmung erreicht.
Für die Ethernet Schnittstelle verwenden Sie bitte unbedingt ein Kategorie 5 Patchkabel (Cat5).
2.1. Abmessungen
Das Gerät kann mit 3, 5 und 8
Modulen geliefert werden. Wahl -
weise kann das 8. Modul auch als
Powermodul bestückt werden, sodaß
bis zu 6 Größenvarianten entstehen.
Zusätzlich kann das Gerät von Hut -
Schienen - Befestigung auf Schraub
- Befestigung umgebaut werden.

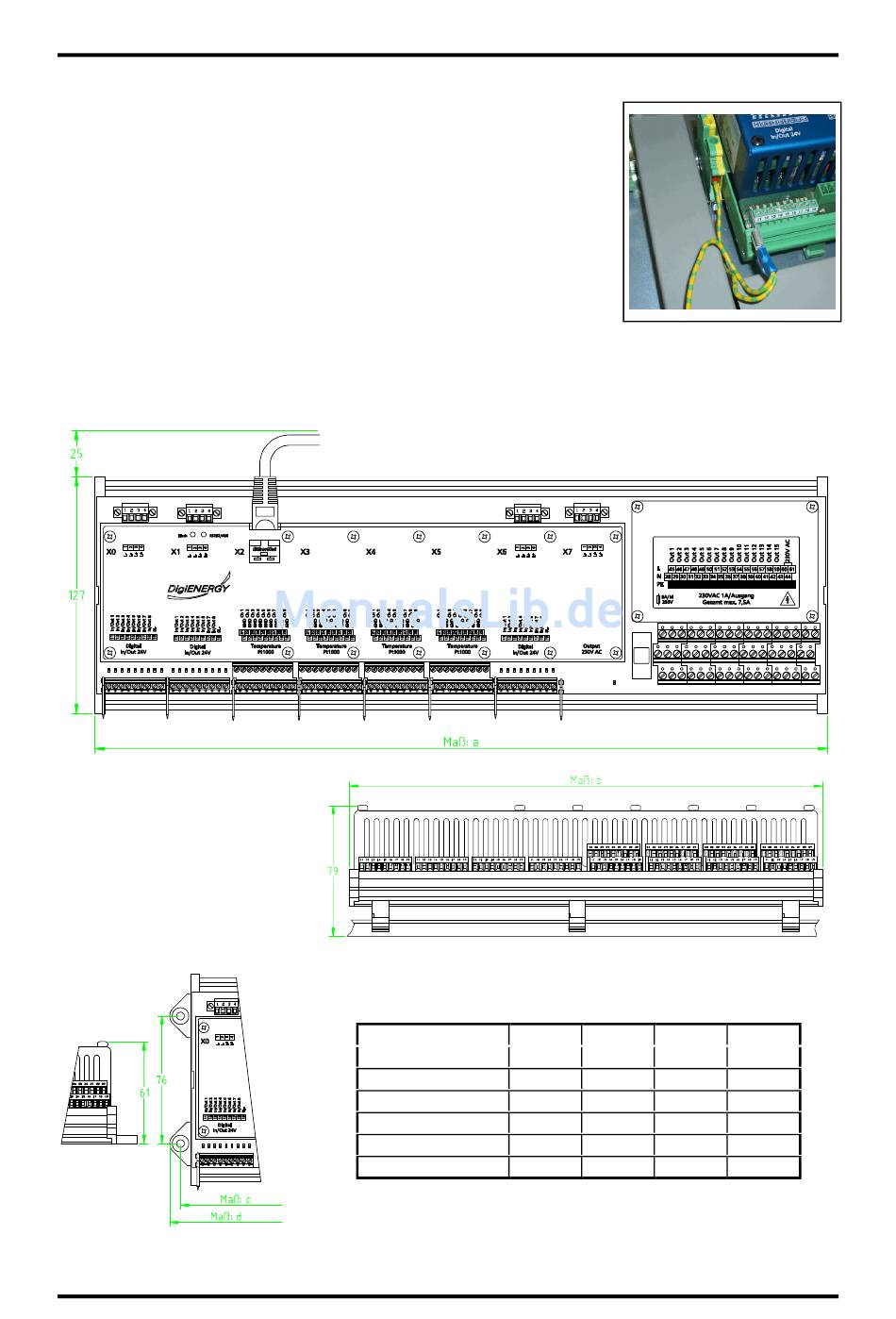

Abb.: 3 / mit Schraub - Befestigung
Ausgabe: 04.05.2012
Der modulare embedded WEB - Server
der
einzelnen
Module
Abb.: 1 / Best.Nr.: DE XXTTTTXP (maximale Ausbaustufe)
Abb.: 2 / mit Hut - Schienen - Befestigung als Ausbaustufe DE XXXXTTTT
Maßtabelle für unterschiedliche Ausbaustufen in mm:
Modulanzahl:
3
5
8
2 + Powermodul
4 + Powermodul
7 + Powermodul
Hinweis: Alle Maße sind auf 1 mm gerundet.
und
die
Maß: a
Maß: b
Maß: c
-
111
123
-
181
193
-
286
298
216
-
228
286
-
298
391
-
403
DigiWEB 3
Beispiel
Maß: d
137
207
312
242
312
417
Seite: 7/47
