DigiWEB 4
3.2.2. Anschlussbelegung bei RS485 Schnittstelle
Klemme
Funktion / Bezeichnung
GND bzw. Signalmasse
5
A (+)
6
B (-)
7
Beachten Sie
Die RS485 Schnittstelle des DigiWEB 4 ist fest mit Abschlusswiderständen beschaltet. Je 10k nach +5V
und GND und 150 Ohm zwischen A(+) und B(-).
3.3.
Anschlussbelegung der Multifunktions Ein- und Ausgänge
Das DigiWEB 4 CPU Modul bzw. jedes weitere MIO - Modul besitzt 16 E/A Anschlüsse die wahlweise als
Eingänge oder Ausgänge verwendet werden können. Diese sind multifunktionell und können für jeden
Anschluss individuell eingestellt werden.
Je zwei der 16 E/A Anschlüsse liegen auf jeweils einem 5-poligen Stecker. Diese Stecker sind kodiert
und können nur auf einem Steckplatz des Moduls gesteckt werden und haben darum keine
aufgedruckten Klemmennummern.
Seite: 12/20
Digitronic Automationsanlagen GmbH

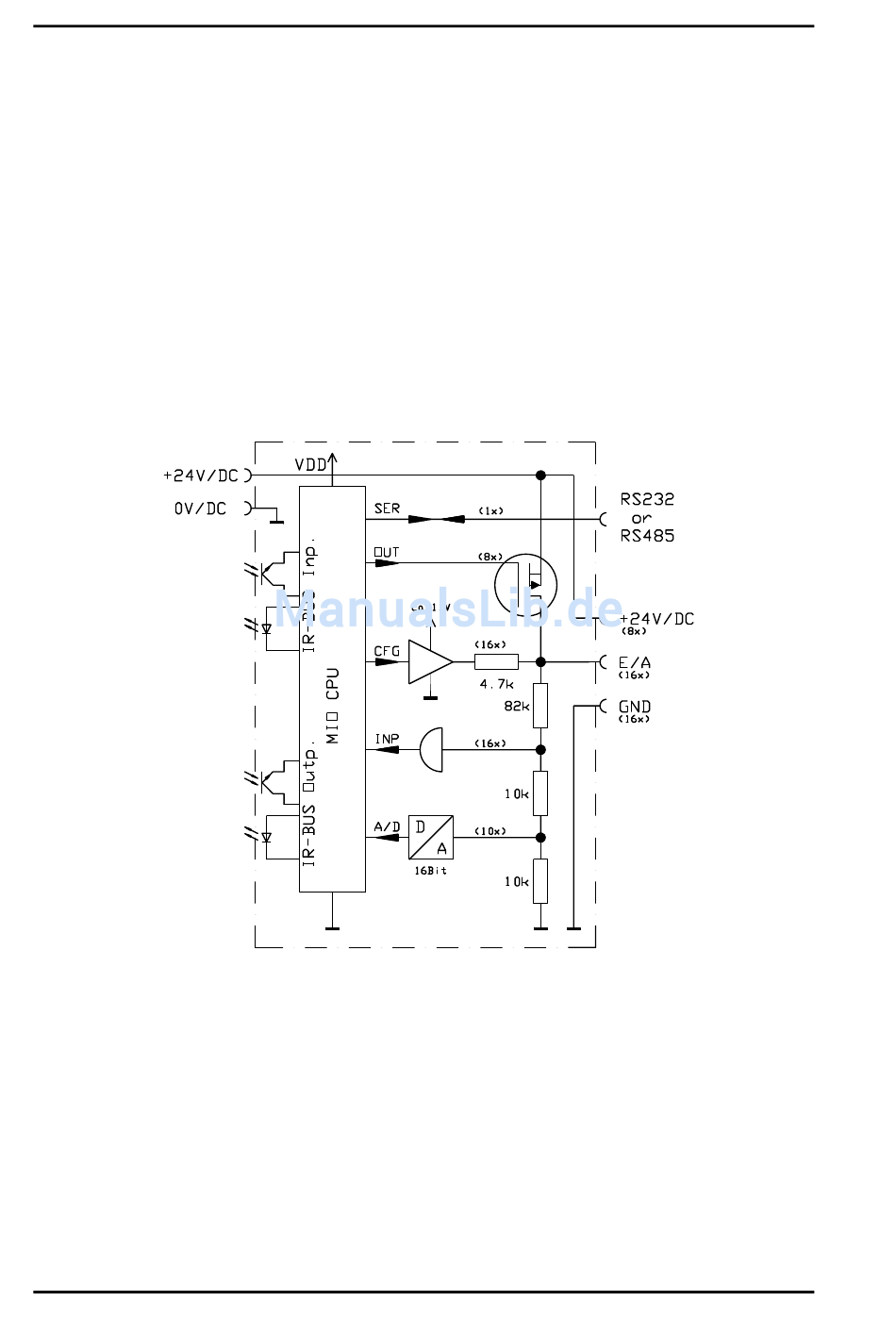

Blockschaltbild
Ausgabe: 31.05.2016
