3.4 INBETRIEBNAHME

Die ebios-fire-Quadra Inside Automatic I SL und II SL wird mit entleerten
Zulaufschläuchen geliefert, damit während des Transportes kein Ethanol
auslaufen oder verdunsten kann.
Wichtige Hinweise zur Inbetriebnahme:
• Die kreisförmigen Ausschnitte an der Längsseite des Brennergehäuses
müssen frei bleiben und dürfen nicht verschlossen oder verengt werden!
Sie dienen als Zuluftöffnungen.
• Die Höhenverstellschrauben müssen jederzeit zugänglich sein.
• Der Verstellweg der Höheneinstellschrauben ist begrenzt. Sollte damit
keine befriedigende Nivellierung möglich sein, so ist durch bauliche
Maßnahmen (z.B. Unterfüttern des Einbaurahmens) eine verbesserte
Einbausituation herzustellen.
• Bei der ersten Inbetriebnahme sind die Schläuche noch leer. Es kann
vorkommen, dass sich noch nicht genügend Ethanol in der Brennrinne
befindet, wenn das Zündintervall aussetzt.
• Achten Sie darauf, dass die Schläuche beim Anschließen und Verlegen
nicht stark abknicken. Quetsch- und Scheuerstellen sowie Zugbelastung
unbedingt vermeiden!
• Befestigen Sie die Schläuche niemals an der Außenseite des Brennerge-
häuses, sondern lassen Sie sie frei hängen.
• Prüfen Sie durch leichtes Ziehen an den Schnellkupplungen, ob diese
sicher an den Befülladaptern eingerastet sind.
• Kontrollieren Sie bei allen Schlauchverbindungen, ob die Schlauch-
klemme korrekt positioniert ist. Die Schläuche dürfen sich mit leichtem
Zug nicht von den Tüllen abziehen lassen.
• Die Ethanolkanister dürfen nur unterhalb des Brenners aufgestellt wer-
den. Stellen Sie die Kanister auf keinen Fall oberhalb der Brennrinne auf.
• Schließen Sie das Gerät nur an eine fachmännisch installierte Steckdose
an! Die Steckdose sollte gut erreichbar sein und einen Schalter besitzen.

3.4.1 ZUSAMMENBAU UND AUFSTELLUNG

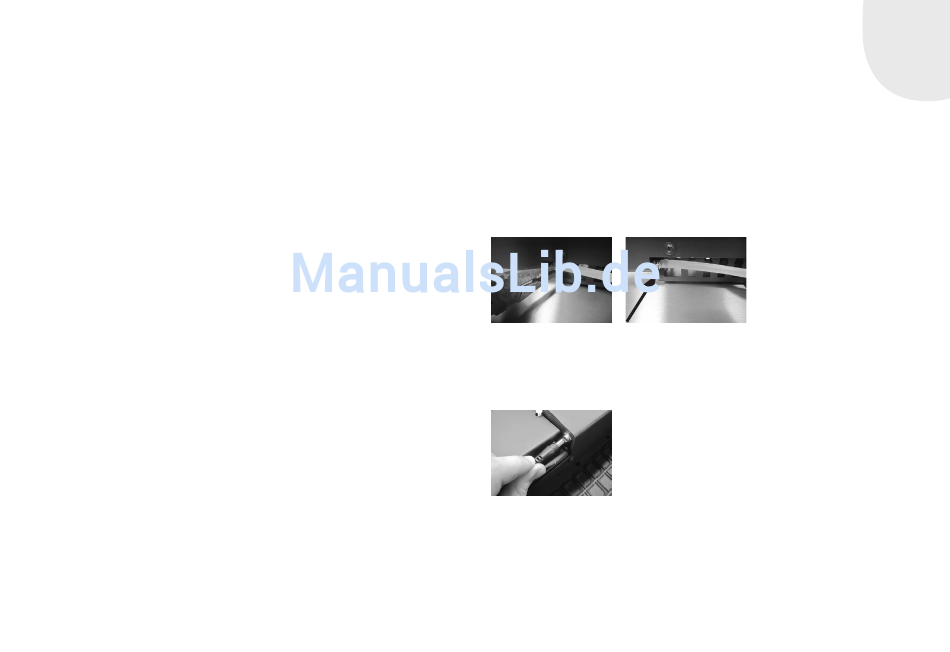

1. Im ersten Schritt müssen die mitgelieferten Schläuche an den Brenner
angeschlossen werden. Dazu brauchen Sie eine handelsübliche Kombi-
oder Spitzzange. Schieben Sie die Schlauchenden bis zum Anschlag auf
die Anschlusstüllen an der Unterseite des Brenners auf (Bild 1). Nun
nehmen Sie die Zange und pressen die auf dem Schlauch befindlichen
Schlauchklemmen zusammen. Anschließend schieben Sie die zusam-
mengedrückten Klemmen über die Anschlusstülle und den Schlauch.
Durch lösen der Zange drückt die Schlauchklemme den Schlauch auf
die Tülle (Bild 2). Die Schlauchenden sollten nun am Brenner fixiert sein.
Bild 1
2. Verbinden Sie den kleinen runden Niedervoltstecker des Steckernetzteils
mit dem Brenner. Der Stecker passt nur in die dafür vorgesehene Buchse
auf der Unterseite. Diese befindet sich an dem Brennerende, das der
Schlauchanschlußseite gegenüber liegt. (Bild 3)
Bild 3
3. Der Quadra Inside Automatic I SL oder II SL ist in den vorgefertigten
Ausschnitt der Ober-/Tischplatte einzusetzen. Dazu zunächst den Mon-
tagerahmen in den Ausschnitt einlassen. Danach den Brenner in den
Montagerahmen einsetzen, sodass dieser jeweils auf den Schrauben in
den Ecken aufliegt. (Bild 4)
D 15
Bild 2
D
