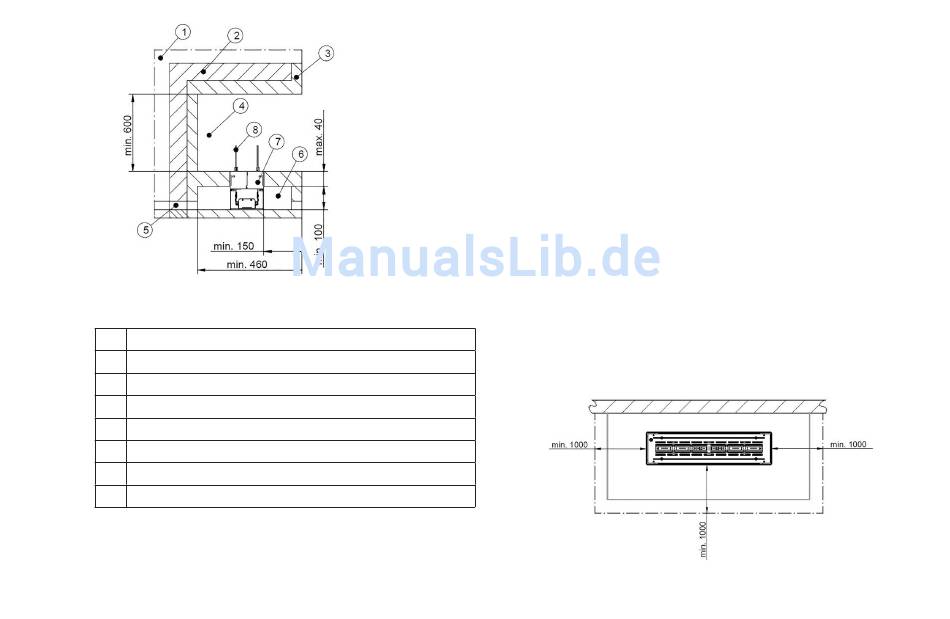

Abb. 9b Mindestmaße Feuerraum mit Rahmen
1 Außenverkleidung
2 Dämmung Mineralwolle (gemäß AGI-Q 132) t ≥ 60 mm
Vermiculite oder Kalziumsilikatplatte t ≥ 40 mm
3
4 Feuerraum
5 Zulufteintrittsöffnung 200 cm² / 400 cm² (I SL /II SL)
6 Gehäuseraum
7 Quadra Inside Automatic Brenner
8 Schutzscheiben
• Hinweis: Die Zulufteintrittsöffnung (5) kann vorne, hinten, seitlich links
oder rechts an der Feuerstelle bauseitig vorgesehen werden. Wichtig
ist, dass der freie Luftquerschnitt eingehalten wird um eine optimale
Kühlung für das Gerät zu gewährleisten.
• Die Feuerraumkonstruktion ist aus Vermiculiteplatten oder Kalziumsili-
katplatten mit einer Materialstärke von mindestens 40 mm herzustellen.
Diese Baustoffe müssen als Verwendbarkeitsnachweis für die Eignung
als Feuerraumverkleidung eine allgemeine bauaufsichtliche Zulassung
des Deutschen Instituts für Bautechnik (DIBT) aufweisen.
• Die Wärmedämmung ist mit Matten, Platten oder Schalen aus sili-
katischen Dämmstoffen (Stein, Schlacke sowie Keramikfasern) der
Baustoffklasse A1 nach DIN 4102 Teil 1 mit einer oberen Anwendungs-
grenztemperatur von mindestens 700 °C bei Prüfung nach DIN 52271
und einer Nennrohdichte von 80 kg/m³ zu verwenden. Diese müssen
eine entsprechende Dämmstoffkennziffer nach AGI-Q 132 haben (Die
Angaben der Wärmedämmstoffdicke in den Abb. 9a & 9b beziehen sich
auf Mineralwolle, gemäß AGI Q 132).
• Es ist darauf zu achten, dass dem Gehäuseraum ungehindert
Zuluft zuströmen kann. Freier Mindestquerschnitt für die Zuluft
ist 200 cm 2 / 400 cm 2
vorzusehen.
2.7.2 BRANDSCHUTZ/MINDESTABSTÄNDE BEI HAND-
WERKLICH ERSTELLTEN FEUERSTELLEN
Abb. 10 Mindestabstände zu brennbaren Bauteilen
D 12
. Hierzu sind entspechende Zuluftöffnungen
