Montage- und Betriebsanleitung

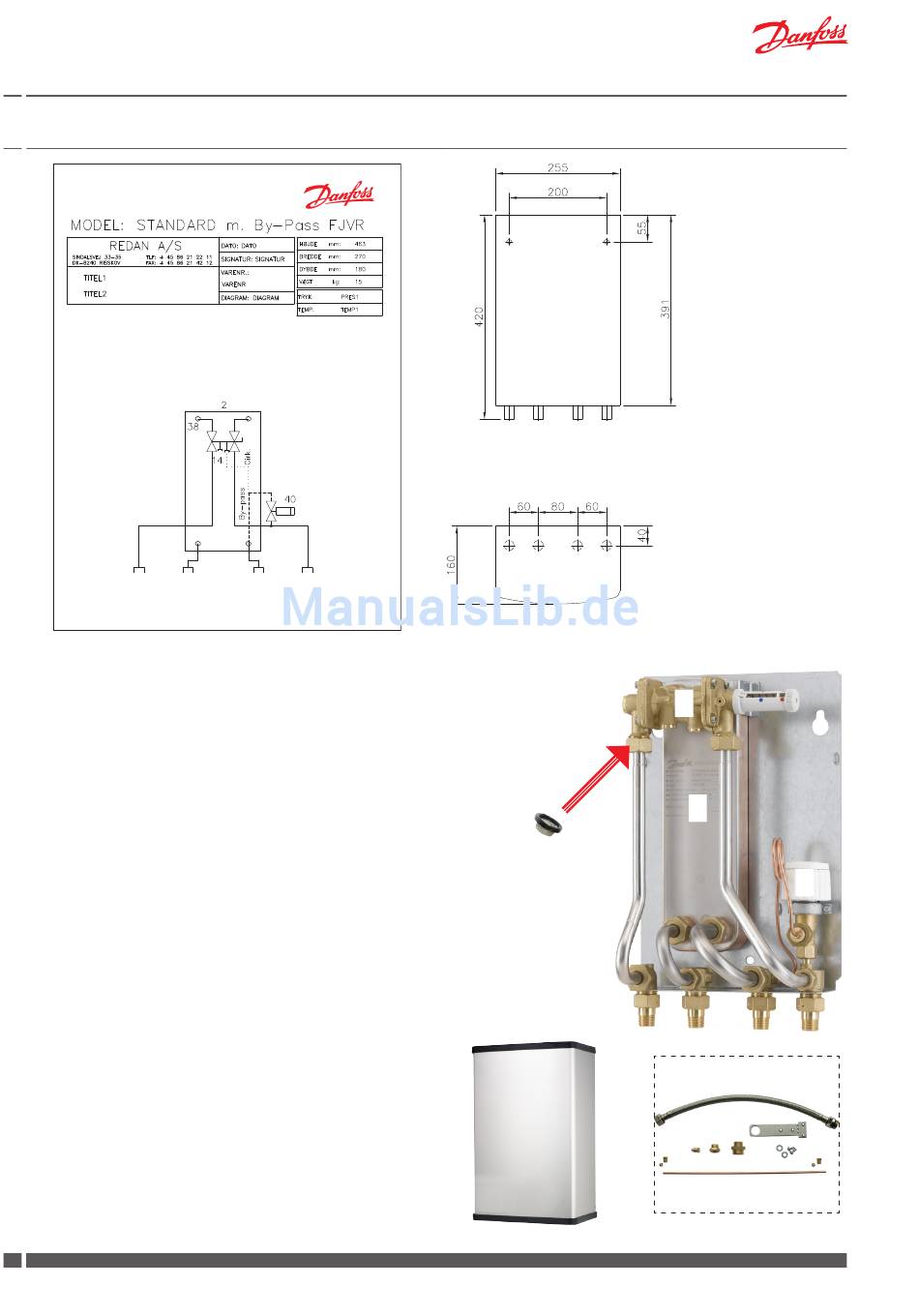

9.0 Akva Vita II - Schaltplan - Beispiel, Massen und Hauptkomponente
2 Plattenwärmeübertrager XB06H-1 40
14 Anschluss für TWW (Nippel)
38 TWW-Regler PM2+P
40 Danfoss FJVR Thermostat k
KW
Hauptkomponente
1. Plattenwärmeübertrager, gelötet, TWW
2. TWW-Regler, TWW, PTC2+P
3. Thermostat für Bypass / Zirkulation Danfoss FJVR
4. Fühler PTC2+P / Fühlertasche
5. Anschlussstutzen
6. Stahlverkleidung (Sonderausstattung)
F. Filter auf Kaltwassereintritt
C. Der Warmwasserbereiter ist für TWW-Zirkulation vor-
bereitet.
Komponente für TWW-Anschluss sind separat zu bestel-
len.
Siehe bitte Anleitung Seite 16.
Zubehör
Danfoss AVE Druckausgleichsventil für Druckentlastung.
Für Anlagen, auf denen Installation eines Bodenablauf nicht
gewünscht wird, ist ein AVE Druckausgelichventil als Sonder-
ausstattung erhältlich.
(Der AVE Druckausgleichsventil ist nicht auf Systemen mit
TWW-Zirkulation zu verwenden).
8
DKDHR
TWW FW FW
Vorlauf Rücklauf
Durchflusswassererwärmer
von oben
F
5
VI.GP.N1.03
Wand
2
1
3
4
C
