Montage- und Betriebsanleitung Durchflusswassererwärmer

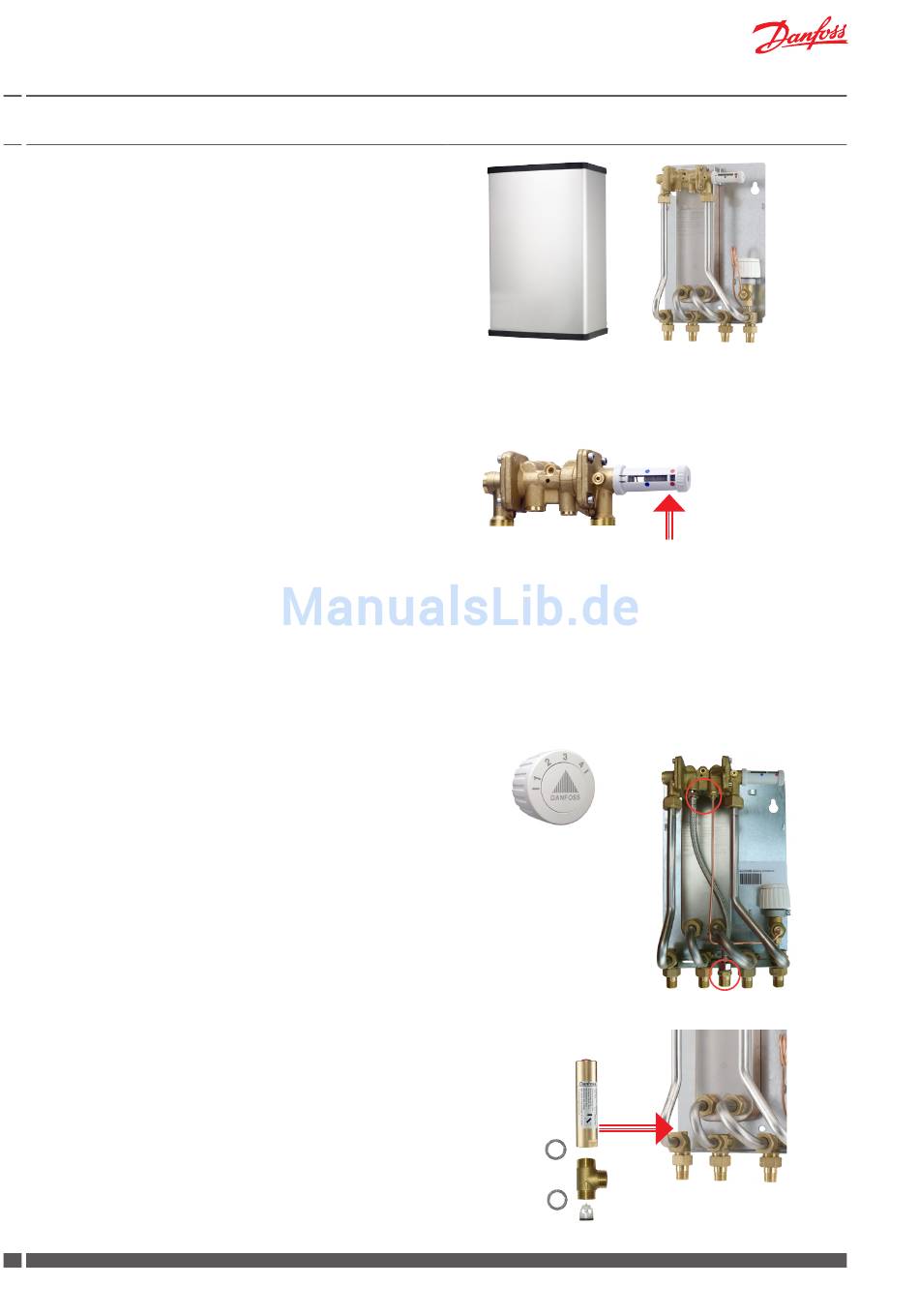

13.0 Akva Vita II - Anweisungen

13.1 Allegemein
Achtung! Einzelne Variante können von der Abbildung abweichen. Rege-
lung ist aber grundsätzlich gleich.
Wartung und Einregulierung
Entfernen der Verkleidung lässt sich ohne Hilfe von Werkzeugen vorneh-
men.
13.2 Beschreibung
Der Warmwasserbereiter basiert auf einem gelöteten Edelstahl-Platten-
wärmeübertrager. Das Trinkwasser wird über einen Wärmeübertrager
erhitzt und die Temperatur mit einem hydraulischen Regler ohne Hilf-
senergie PM2+P mit eingebautem Differenzdruckregler geregelt (1). Der
Druckgesteuerte Teil stellt sicher, dass der Wärmeübertrager bei Warmwas-
serzapfung sowohl primär- (Fernwärme) als auch sekundärseitig (TWW)
1
sofort durchströmt wird und der Durchfluss nach Beendigung des Zap-
fvorganges sofort unterbrochen wird.
13.3 Regelung der Warmwassertemperatur
Die Warmwassertemperatur wird durch Drehen des Handgriffes in Rich-
tung "rot" (wärmer), oder "blau" (kälter). Zuerst den Handgriff im Uhrzei-
Temperatur-Anzeiger
gersinn drehen - bis der Temperatur-Anzeiger genau gegenüber dem
blauen Punkt ist. Dann drehen Sie den Handgriff gegen den Uhrzeiger-
sinn, bis die Temperatur des Zapfwassers ca. 48°C beträgt (7-8 l/min.). Die
Temperatur sollte nie 55°C übersteigen, um Kalkbildung im Wärmeüber-
trager zu vermeiden.
13.4 By-pass oder Zirkulationsthermostat
Bypass Thermostat (Werkseinstellung).
Standardgemäß wird die Wohnungsstation mit einem thermostatischen
Bypass Danfoss FJVR (2) für Bypassbetrieb ausgerüstet. Warmwasserzap-
2
fungen können dadurch ohne Wartezeit erfolgen. Es wird empfohlen
den Thermostat in Pos. 3 einzustellen. Falls die Warmwassertemperatur
zu langsam ansteigt, kann es notwendig sein, den Thermostat höher als
Pos. 3 einzustellen.
Sonst ist TWW-Zirkulation zu etablieren.
Zirkulationsthermostat / Umrüstung auf TWW-Zirkulation.
Auf Anlagen mit Zirkulation funktioniert der Thermostat (2) als Zirkula-
tionsthermostat und die Temperatur des Zirkulationswassers wird unab-
hängig von dem eingestellten Warmwassertemperatur einreguliert. Es
wird empfohlen den Thermostat auf max. Pos. 3 einzustellen.
Für Umrüstung auf TWW-Zirkulation siehe bitte Seiten 12 und 13.
Das rechtseitige Foto zeigt einen Warmwasserbereiter mit Anschluss
von Zirkulationsrohr und Kapillarrohr zum TWW-Regler, damit die Tem-
peratur des Zirkulationswassers auf dem FJVR Thermostat eingestellt
werden kann.

13.5 Akva Vita II mit Danfoss AVE Druckausgleichsventil

Das AVE Druckausgleichsventil nimmt die thermische Ausdehnung des
Wassers in dem Wärmeübertrager auf. Ein Abblasesrohr ist nicht erforder-
lich.
Für die Montage des AVE Druckausgleichsventil auf der Baustelle ist der
Messing Bogen zu entfernen und das AVE mit T-Stück und Rückschlagventil
wie abgebildet zu montieren.
Der AVE ist nicht auf Systemen mit TWW-Zirkulation zu verwenden.
Für Systeme mit TWW-Zirkulation muss das Druckausgleichsventil durch
ein Sicherheitsventil ersetzt werden und ein Abblaserohr, das direkt in den
Bodenablauf geleitet wird, muss hergestellt werden.
