10.3 Zirkulationsanschluss - Akva Lux II / Akva Les II

B2
F A
H
G
Bitte einbau von Umwälzpumpe und Rückschlagventil in der Zirku-
lationsleitung beachten, und Sicherheitsventil in der Kaltwasser-
zuleitung einzubauen. Die Fließrichtung der Pumpe ist in Richtung
Warmwasserbereiter.

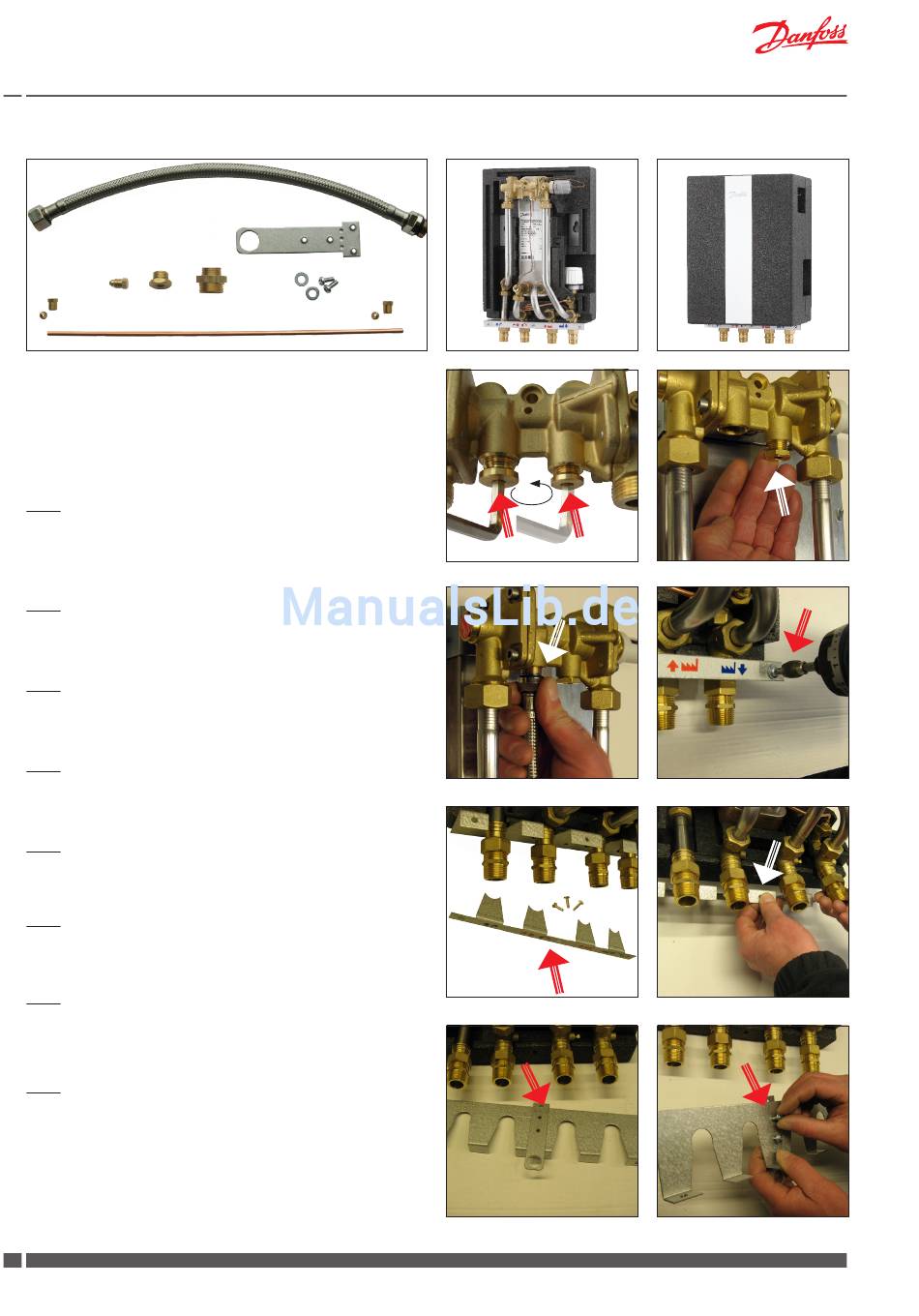

Fig. 1
Die Nippel/Pfropfe vom Regler abbauen (mit 6 mm In-
busschraube).
Fig. 2
Messingnippel A in den Regler einbauen
Fig. 3
Zirkulationsschlauchende B1 in den Regler einbauen.
Fig. 4
Die 3 Schrauben der Verschlussschiene abschrauben
Fig. 5
Die Verschlussschiene abmontieren
Fig. 6
Die Festhalteschiene, wie gezeigt, herausnehmen.
Fig. 7
Den Beschlag C auf die Festhalteschiene, wie gezeigt, anbringen.
Fig. 8
Den Beschlag C auf die Festhalteschiene montieren, indem Sie die
Schrauben leicht festschrauben.
10 DKDHR
C
E
D
Durchflusswassererwärmer
B1
H
Fig. 1
Fig. 3
Fig. 5
Fig. 7
VI.GP.N1.03
Fig. 2
Fig. 4
Fig. 6
Fig. 8
