Montage- und Betriebsanleitung

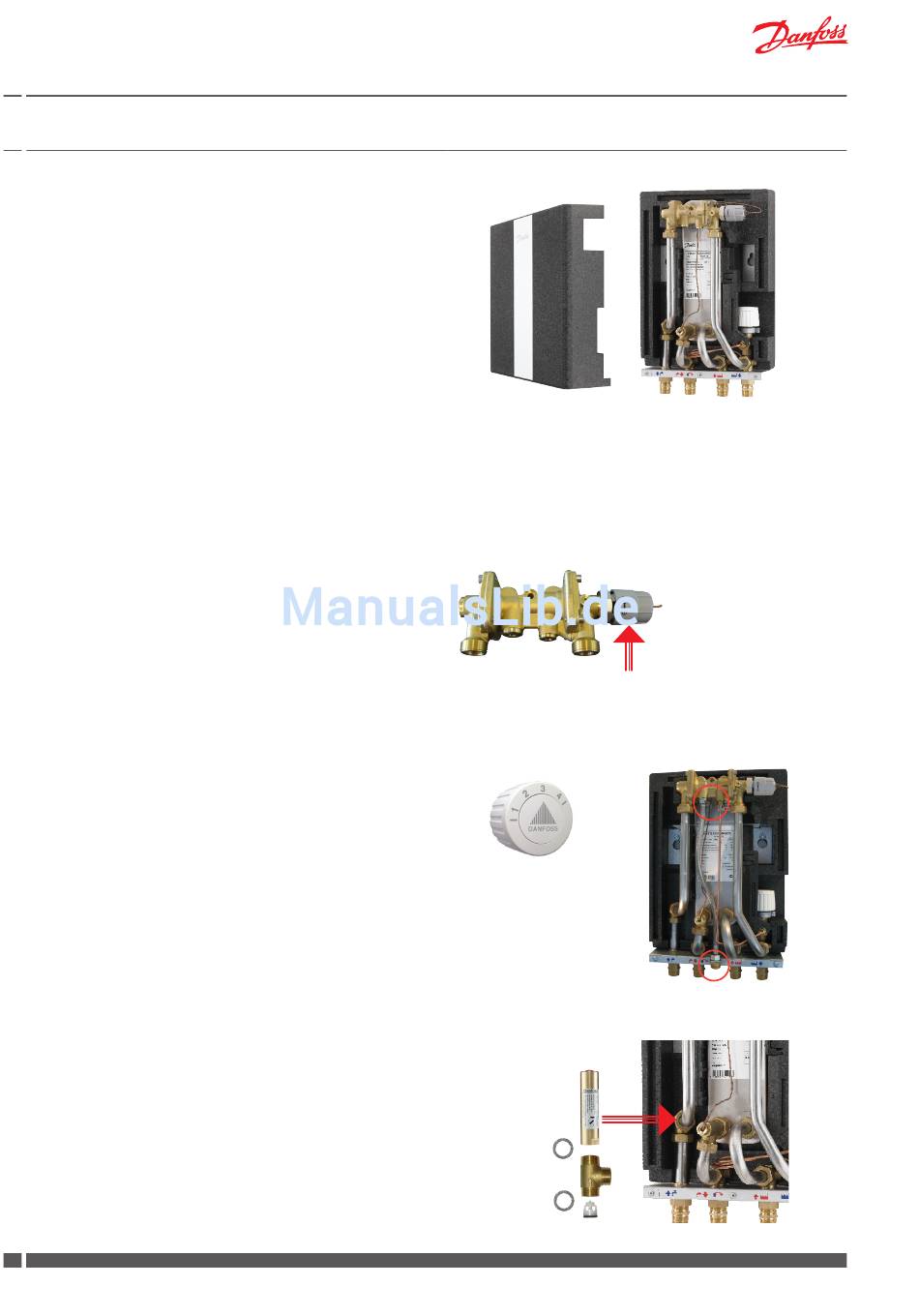

11.0 Akva Lux II / Akva Les II - Anweisungen

11.1 Allgemein
Variante
Achtung! Einzelne Variante können von der Abbildung abweichen. Rege-
lung ist aber grundsätzlich gleich.
Wartung und Einregulierung
Entfernen Sie den vorderen Teil der Isolierverkleidung ohne Hilfe von
Werkzeugen, nur vorsichtig an der rechten Seite der Isolierung ziehen.
Befestigen Sie den vorderen Teil der Isolierverkleidung mit einem leichten
Druck auf den Seiten und oberen Teil.

11.2 Beschreibung

Warmwasserbereiter mit Isolierverkleidung. Das Trinkwasser wird über
einen Wärmeübertrager erhitzt und die Temperatur mit einem thermo-hy-
draulischen Regler ohne Hilfsenergie PTC2+P mit eingebautem Differenz-
druckregler geregelt (1). Der Druckgesteuerte Teil stellt sicher, dass der
Wärmeübertrager bei Warmwasserzapfung sowohl primär- (Fernwärme)
als auch sekundärseitig (TWW) sofort durchströmt wird und der Durchfluss
nach Beendigung des Zapfvorganges sofort unterbrochen wird.
11.3 Regelung der Warmwassertemperatur
Die Warmwassertemperatur wird durch Drehen des Handgriffes in Rich-
tung "+" (wärmer), oder "-" (kälter) eingestellt. Zuerst den Handgriff im
Uhrzeigersinn drehen - bis zum Anschlag/bis der Handgriff nicht mehr
gedreht werden kann. Dann drehen Sie den Handgriff gegen den
Uhrzeigersinn, bis die Temperatur des Zapfwassers ca. 48°C beträgt (7-8
l/min.). Die Temperatur sollte nie 55°C übersteigen, um Kalkbildung im
Wärmeübertrager zu vermeiden.

11.4 Bypass- oder Zirkulationsthermostat

Bypass Thermostat (Werkseinstellung).
Standardgemäß wird die Wohnungsstation mit einem thermostatischen
Bypass Danfoss FJVR (2) für Bypassbetrieb ausgerüstet. Warmwasserzap-
fungen können dadurch ohne Wartezeit erfolgen. Es wird empfohlen
den Thermostat in Pos. 3 einzustellen. Falls die Warmwassertemperatur
zu langsam ansteigt, kann es notwendig sein, den Thermostat höher als
Pos. 3 einzustellen.
Sonst ist TWW-Zirkulation zu etablieren.
Zirkulationsthermostat / Umrüstung auf TWW-Zirkulation.
Auf Anlagen mit Zirkulation funktioniert der Thermostat (2) als Zirkula-
tionsthermostat und die Temperatur des Zirkulationswassers wird unab-
hängig von dem eingestellten Warmwassertemperatur einreguliert. Es
wird empfohlen den Thermostat auf max. Pos. 3 einzustellen.
Für Umrüstung auf TWW-Zirkulation siehe bitte Seiten 10 und 11.
Das rechtseitige Foto zeigt einen Warmwasserbereiter mit Anschluss
von Zirkulationsrohr und Kapillarrohr zum TWW-Regler, damit die Tem-
peratur des Zirkulationswassers auf dem FJVR Thermostat eingestellt
werden kann.

11.5 Akva Lux II mit Danfoss AVE Druckausgleichsventil

Das AVE Druckausgleichsventil nimmt die thermische Ausdehnung des
Wassers in dem Wärmeübertrager auf. Ein Abblasesrohr ist nicht erforder-
lich. Für die Montage des AVE Druckausgleichsventil auf der Baustelle
ist der Messing Bogen zu entfernen und das AVE mit T-Stück und Rück-
schlagventil wie abgebildet zu montieren.
Der AVE ist nicht auf Systemen mit TWW-Zirkulation zu verwenden.
Für Systeme mit TWW-Zirkulation muss das Druckausgleichsventil durch
ein Sicherheitsventil ersetzt werden und ein Abblaserohr, das direkt in den
Bodenablauf geleitet wird, muss hergestellt werden.
14 DKDHR
Durchflusswassererwärmer
Beachten Sie, dass die Akva Lux II and Akva Les II nicht mecha-
nisch in dem hinteren Teil der Isolierverkleidung fixiert sind und
müssen deshalb durch gleichzeitiges Anheben in sowohl Rohre
als auch Isolierverkleidung hantiert werden.
1
2
VI.GP.N1.03
Regelhandgriff
