Montage- und Betriebsanleitung

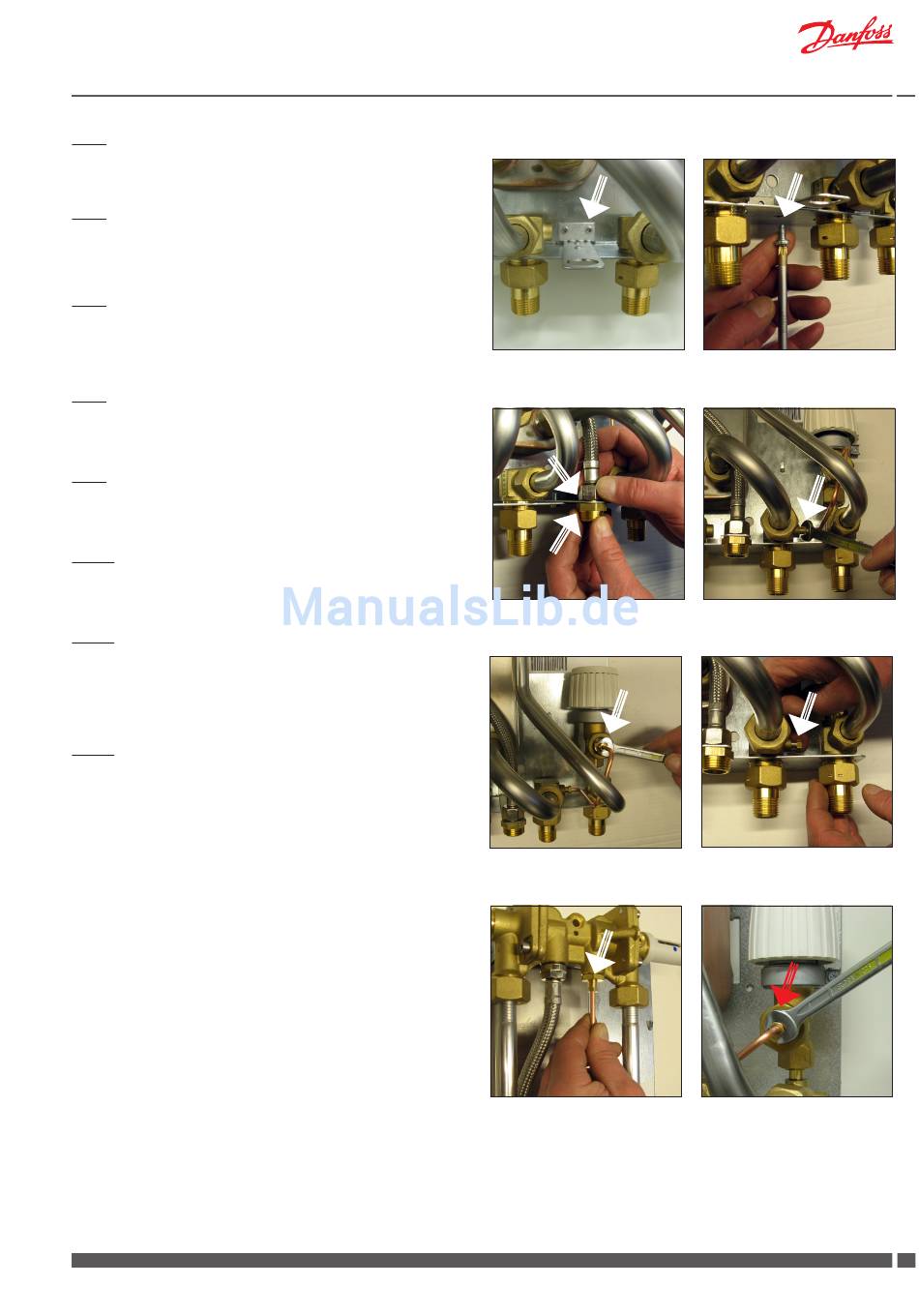

Fig. 5
Den Beschlag C auf die Rückplatte, wie gezeigt, anbringen.
Fig. 6
Den Beschlag C auf die Rückplatte mittels Schrauben D fest-
schrauben.
Fig. 7
Zirkulationsschlauchende B2 und Messingnippel E in Beschlag
einbauen.
Fig. 8
Das Kapillarrohr vom Winkelstück abbauen.
Fig. 9
Das Kapillarrohr vom Bypass Thermostat abbauen.
Fig. 10
M8 x 1 mm Propfen F in Winkelstück einbauen.
Fig. 11
Neues Kapillarrohr G in Messingnippel A mittels Überwurfmutter
und Schneidring H einbauen. - Mit Schraubenschlüssel festspan-
nen.
Fig. 12
Das andres Kapillarrohrende G in Bypass Thermostat mittels Über-
wurfmutter und Schneidring H einbauen. - Mit Schraubenschlüssel
festspannen.
Danfoss District Energy
Durchflusswassererwärmer
Fig. 5
Fig. 7
Fig. 9
Fig. 11
VI.GP.N1.03
Fig. 6
Fig. 8
Fig. 10
Fig.12
