Montage- und Betriebsanleitung Durchflusswassererwärmer

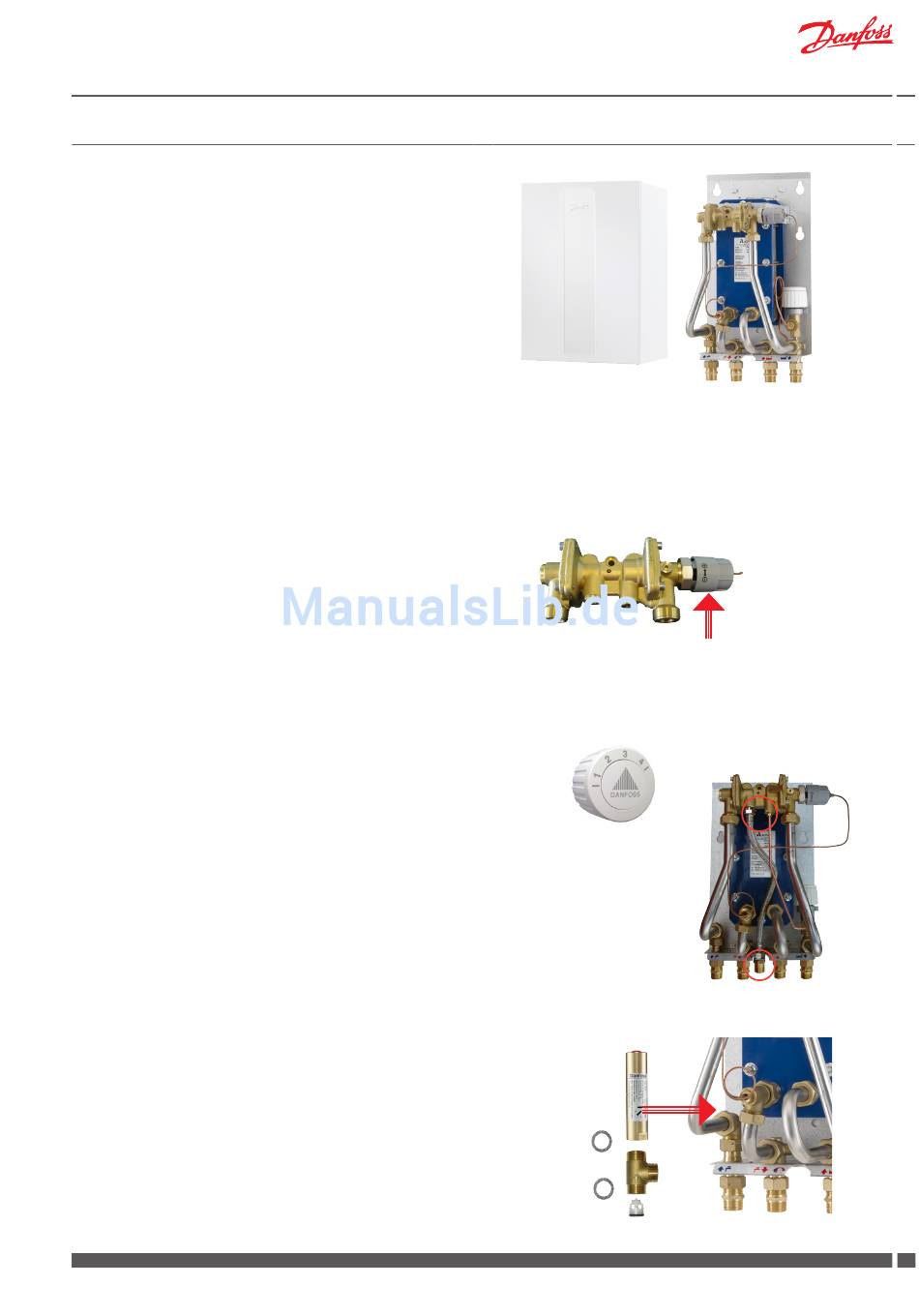

12.0 Akva Lux II GW - Anweisungen

12.1 Allgemein
Variante
Achtung! Einzelne Variante können von der Abbildung abweichen. Rege-
lung ist aber grundsätzlich gleich.
Wartung und Einregulierung
Entfernen der Verkleidung lässt sich ohne Hilfe von Werkzeugen
vornehmen. Für Trennung und Reinigen des Plattenwärmeübertragers
siehe bitte Seite 18.
12.2 Beschreibung
Der Warmwasserbereiter basiert auf einem geschraubten Edelstahl-Plat-
tenwärmeübertrager. Das Trinkwasser wird über einen Wärmeübertrager
erhitzt und die Temperatur mit einem thermo-hydraulischen Regler ohne
Hilfsenergie PTC2+P mit eingebautem Differenzdruckregler geregelt
(1). Der Druckgesteuerte Teil stellt sicher, dass der Wärmeübertrager bei
Warmwasserzapfung sowohl primär- (Fernwärme) als auch sekundärseitig
(TWW) sofort durchströmt wird und der Durchfluss nach Beendigung des
Zapfvorganges sofort unterbrochen wird.
1

12.3 Regelung der Warmwassertemperatur

Die Warmwassertemperatur wird durch Drehen des Handgriffes in Rich-
tung "+" (wärmer), oder "-" (kälter) eingestellt. Zuerst den Handgriff im
Uhrzeigersinn drehen - bis zum Anschlag/bis der Handgriff nicht mehr
gedreht werden kann. Dann drehen Sie den Handgriff gegen den
Uhrzeigersinn, bis die Temperatur des Zapfwassers ca. 48°C beträgt (7-8
l/min.). Die Temperatur sollte nie 55°C übersteigen, um Kalkbildung im
Regelhandgriff
Wärmeübertrager zu vermeiden.
12.4 By-pass oder Zirkulationsthermostat
Bypass Thermostat (Werkseinstellung).
Standardgemäß wird die Wohnungsstation mit einem thermosta-
2
tischen Bypass Danfoss FJVR (2) 10/50 C° für Bypassbetrieb ausgerüstet.
Warmwasserzapfungen können dadurch ohne Wartezeit erfolgen. Es wird
empfohlen den Thermostat in Pos. 3 einzustellen. Falls die Warmwasser-
temperatur zu langsam ansteigt, kann es notwendig sein, den Thermostat
höher als Pos. 3 einzustellen.
Sonst ist TWW-Zirkulation zu etablieren.
Zirkulationsthermostat / Umrüstung auf TWW-Zirkulation.
Auf Anlagen mit Zirkulation funktioniert der Thermostat (2) als Zirkula-
tionsthermostat und die Temperatur des Zirkulationswassers wird unab-
hängig von dem eingestellten Warmwassertemperatur einreguliert. Es
wird empfohlen den Thermostat auf max. Pos. 3 einzustellen.
Für Umrüstung auf TWW-Zirkulation siehe bitte Seiten 12 und 13.
Das rechtseitige Foto zeigt einen Warmwasserbereiter mit Anschluss
von Zirkulationsrohr und Kapillarrohr zum TWW-Regler, damit die Tem-
peratur des Zirkulationswassers auf dem FJVR Thermostat eingestellt
werden kann.

12.5 Akva Lux II GW mit Danfoss AVE Druckausgleichsventil

Das AVE Druckausgleichsventil nimmt die thermische Ausdehnung des
Wassers in dem Wärmeübertrager auf. Ein Abblasesrohr ist nicht erforder-
lich.
Für die Montage des AVE Druckausgleichsventil auf der Baustelle ist der
Messing Bogen zu entfernen und das AVE mit T-Stück und Rückschlagven-
til wie abgebildet zu montieren.
Der AVE ist nicht auf Systemen mit TWW-Zirkulation zu verwenden.
Für Systeme mit TWW-Zirkulation muss das Druckausgleichsventil durch
ein Sicherheitsventil ersetzt werden und ein Abblaserohr, das direkt in den
Bodenablauf geleitet wird, muss hergestellt werden.
