Montage- und Betriebsanleitung

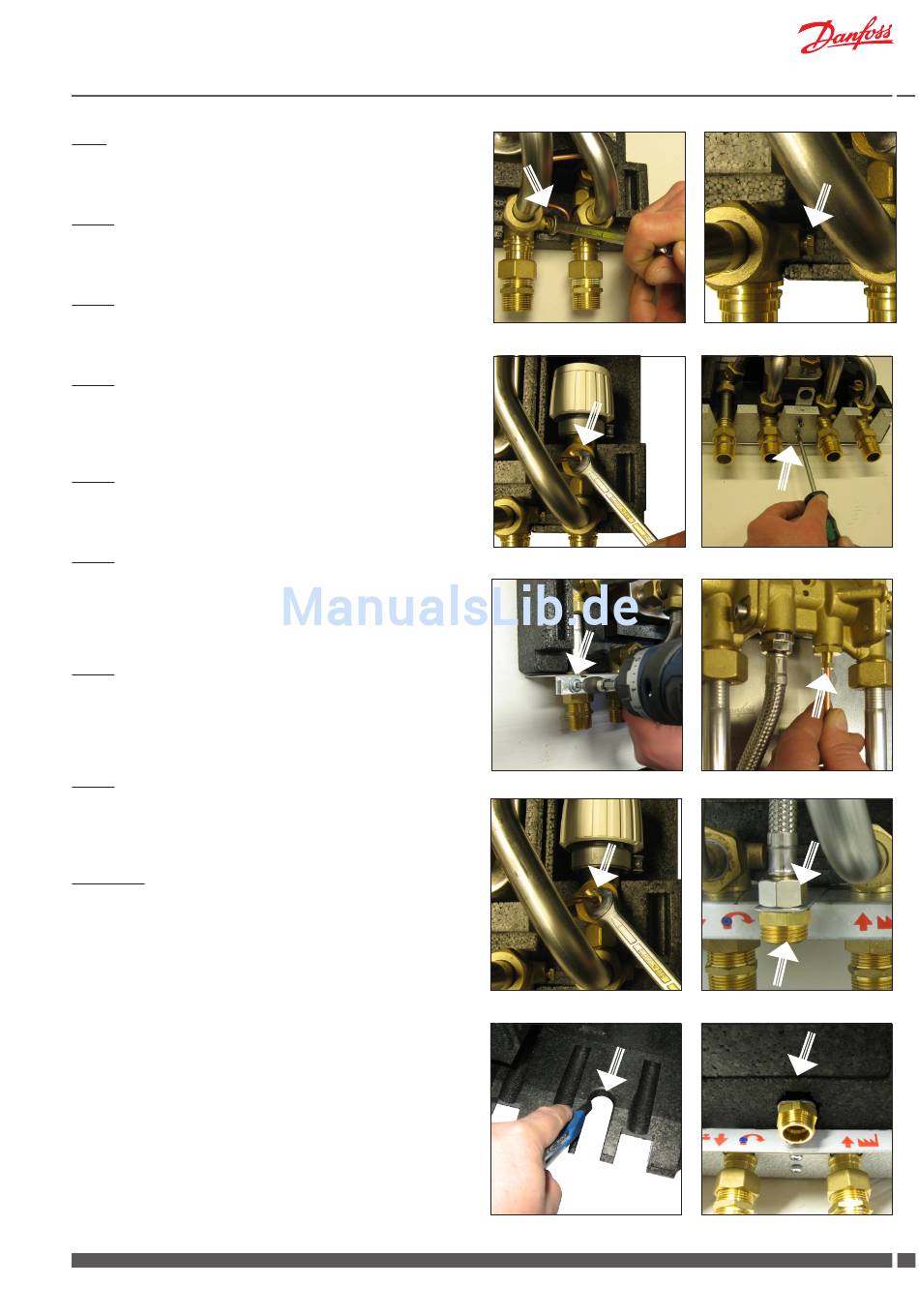

Fig. 9
Das Kapillarrohr vom Winkelstück abbauen.
Fig. 10
M8 x 1 Propfen F in Winkelstück einbauen.
Fig. 11
Das Kapillarrohrende von Bypass Thermostat abbauen.
Fig. 12
Die Festhalteschiene einbauen und die Schrauben D festschrauben.
Fig. 13
Die Verschlussschiene auf die Festhalteschiene befestigen.
Fig. 14
Neues Kapillarrohr G in Messingnippel A mittels Überwurfmutter
und Schneidring H einbauen. - Mit Schraubenschlüssel festspan-
nen.
Fig. 15
Das andres Kapillarrohrende G in Bypass Thermostat mittels Über-
wurfmutter und Schneidring H einbauen. - Mit Schraubenschlüssel
festspannen.
Fig. 16
Zirkulationsschlauchende B2 und Messingnippel E in Beschlag ein-
bauen.
Fig. 17 + 18
Schneiden Sie einen Teil der Front Isolierung weg, um Platz für den
Zirkulationsanschluss zu machen.
Danfoss District Energy
Durchflusswassererwärmer
Fig. 9
Fig.11
Fig. 13
Fig. 15
Fig. 17
VI.GP.N1.03
Fig. 10
Fig. 12
Fig. 14
Fig.16
Fig.18
