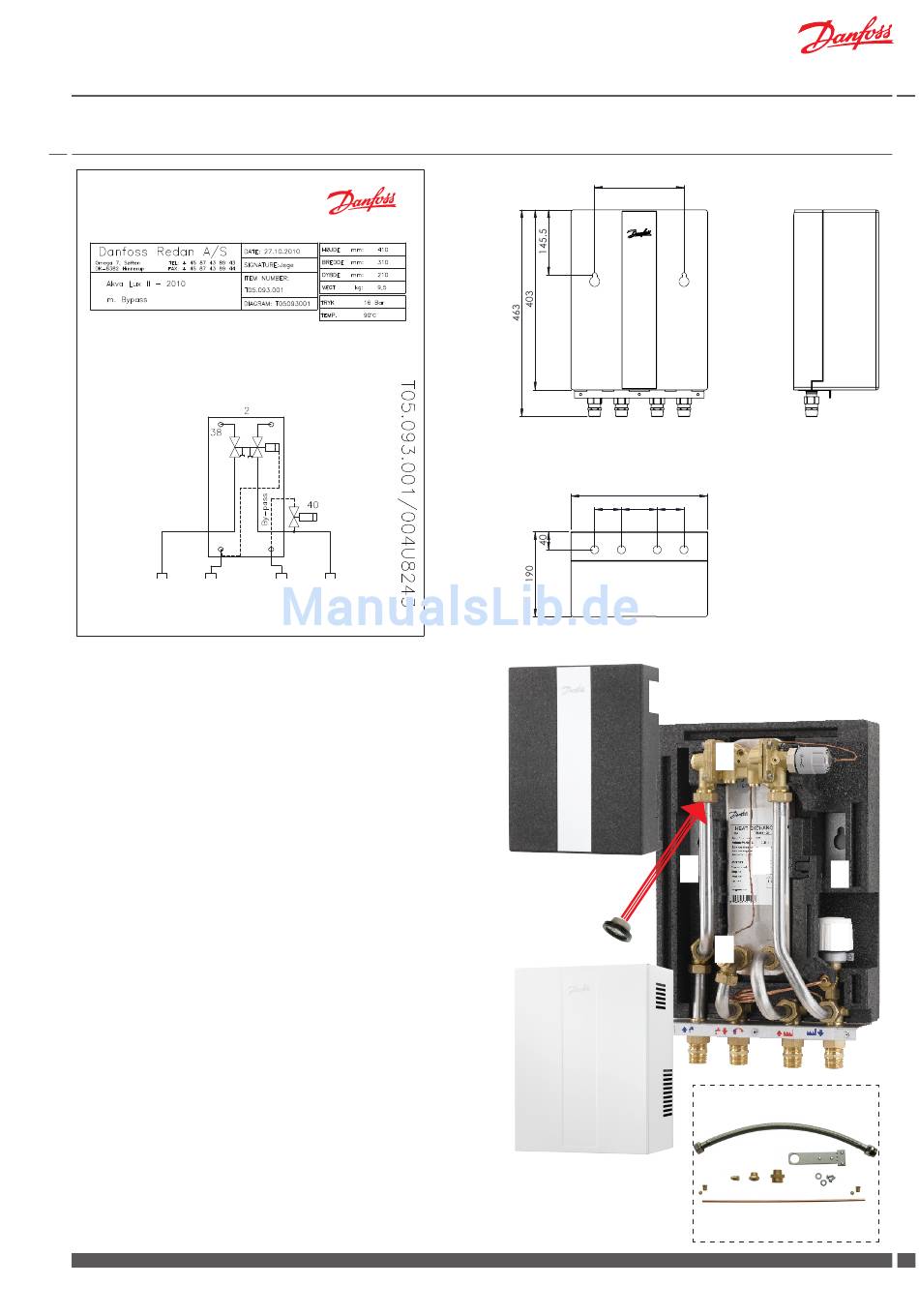

6.0 Akva Lux II - Schaltplan - Beispiel, Maßen und Hauptkomponente
2 Plattenwärmeübertrager XB06H -1 26 pl
38 TWW-Regler PTC2+P
40 Danfoss FJVR Thermostat
KW TWW
Hauptkomponente
1. Plattenwärmeübertrager, gelötet, TWW
2. TWW-Regler, TWW, PTC2+P
3. Thermostat für Bypass / Zirkulation Danfoss FJVR
4. Fühler PTC2+P / Fühlertasche
5. Anschlussstutzen
6. Montagebeschlag
7. Isolierverkleidung (hinteren Teil)
8. Isolierverkleidung (vorderen Teil)
9. Weißlackierte Stahlverkleidung (Sonderausstattung)
F. Filter auf Kaltwassereintritt
C. Der Warmwasserbereiter ist für TWW-Zirkulation vor-
bereitet.
Komponente für TWW-Anschluss sind separat zu bestel-
len.
Siehe bitte Anleidung Seite 14.
Zubehör
Für Anlagen, auf denen Installation eines Bodenablauf nicht
gewünscht wird, ist ein AVE Druckausgelichventil als Sonder-
ausstattung erhältlich.
(Der AVE Druckausgleichsventil ist nicht auf Systemen mit
TWW-Zirkulation zu verwenden).
