Montage- und Betriebsanleitung

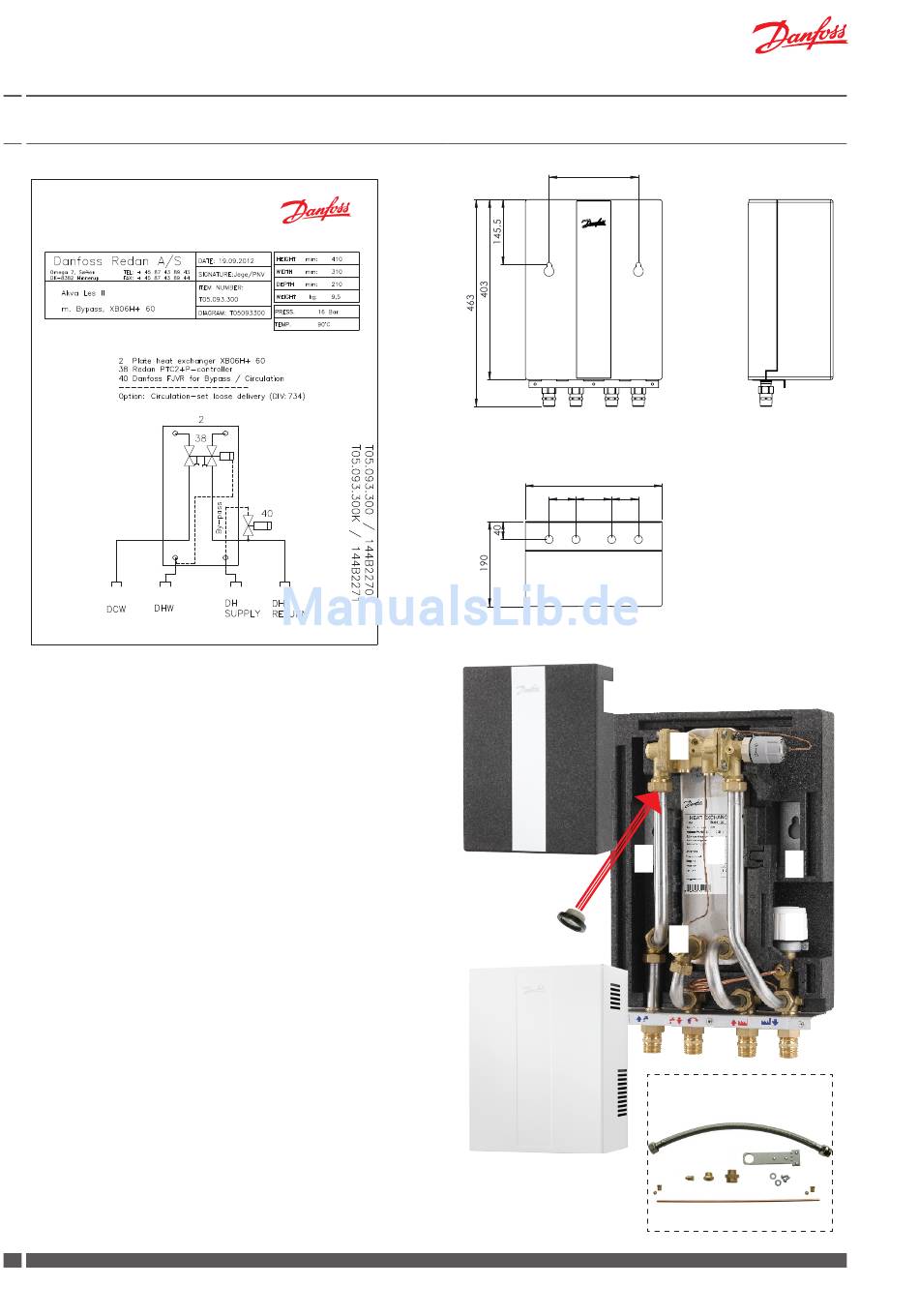

7.0 Akva Les II - Schaltplan - Beispiel, Maßen und Hauptkomponente
Hauptkomponente
1. Plattenwärmeübertrager, gelötet, TWW
2. TWW-Regler, TWW, PTC2+P
3. Thermostat für Bypass / Zirkulation Danfoss FJVR
4. Fühler PTC2+P / Fühlertasche
5. Anschlussstutzen
6. Montagebeschlag
7. Isolierverkleidung (hinteren Teil)
8. Isolierverkleidung (vorderen Teil)
9. Weißlackierte Stahlverkleidung (Sonderausstattung)
F. Filter auf Kaltwassereintritt
C. Der Warmwasserbereiter ist für TWW-Zirkulation vor-
bereitet.
Komponente für TWW-Anschluss sind separat zu bestel-
len.
Siehe bitte Anleidung Seite 14.
Zubehör
Für Anlagen, auf denen Installation eines Bodenablauf nicht
gewünscht wird, ist ein AVE Druckausgelichventil als Son-
derausstattung erhältlich.
(Der AVE Druckausgleichsventil ist nicht auf Systemen mit
TWW-Zirkulation zu verwenden).
6
DKDHR
Durchflusswassererwärmer
1
2
A
B
C
D
60
E
F
1 2
8
F
9
VI.GP.N1.03
3
200
306
80 60
3
2
1
6
4
5
C
