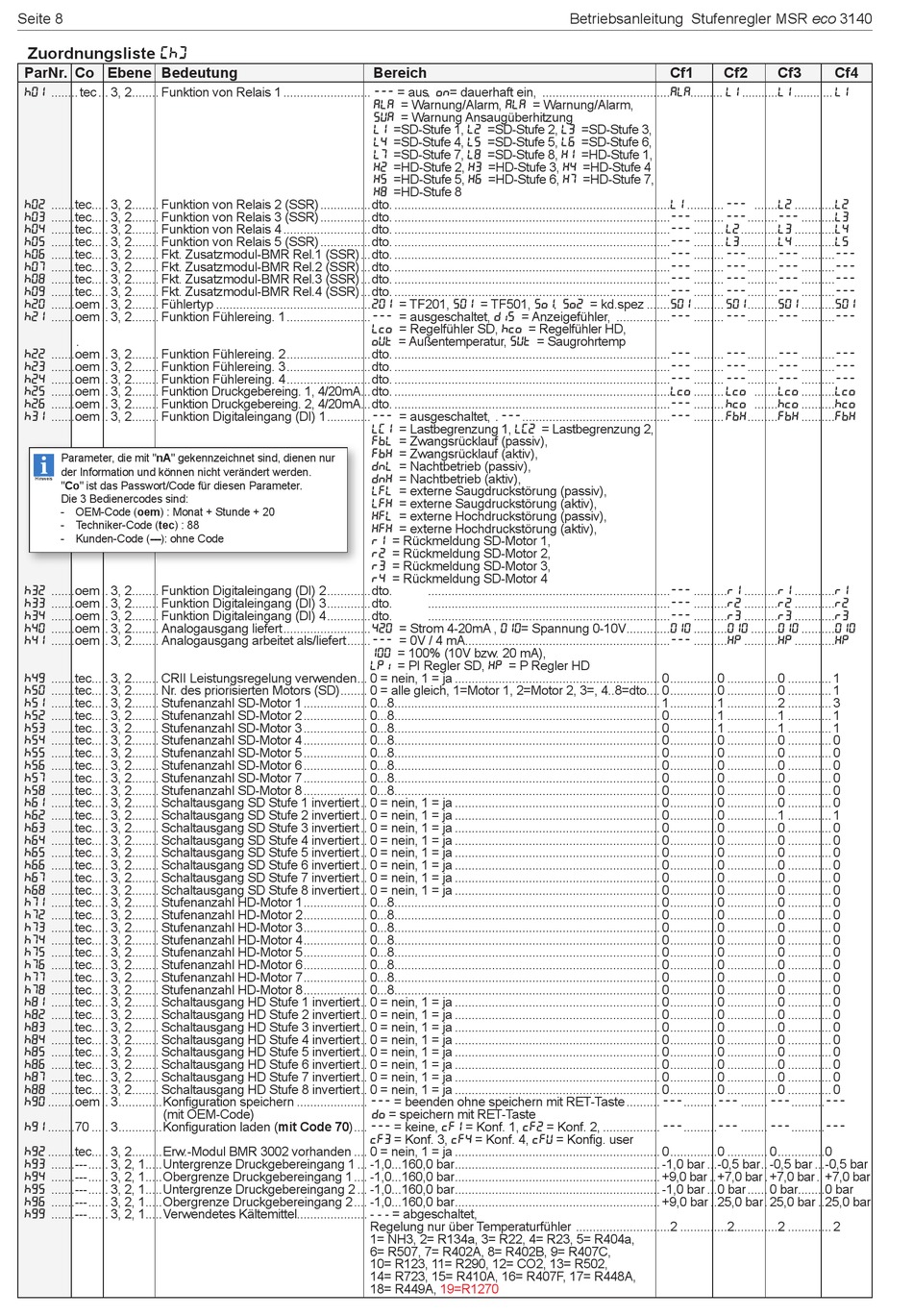

Seite 8
Zuordnungsliste (h)
ParNr. Co Ebene Bedeutung
h01 ........ tec ... 3, 2 ........ Funktion von Relais 1 .......................... --- = aus, on= dauerhaft ein, ......................................alA.......... l1 ...........l1 ............ l1
h02 .......tec ..... 3, 2 ........ Funktion von Relais 2 (SSR) ...............dto. ..................................................................................L1 ...........--- .......L2 ............L2
h03 .......tec ..... 3, 2 ........ Funktion von Relais 3 (SSR) ...............dto. ..................................................................................--- .........--- .........--- ..........L3
h04 .......tec ..... 3, 2 ........ Funktion von Relais 4 ..........................dto. ..................................................................................--- .........l2 ...........L3 ............L4
h05 .......tec ..... 3, 2 ........ Funktion von Relais 5 (SSR) ...............dto. ..................................................................................--- .........L3 ...........L4 ............L5
h06 .......tec ..... 3, 2 ........ Fkt. Zusatzmodul-BMR Rel.1 (SSR) ...dto. ..................................................................................--- .........--- .........--- ..........---
h07 .......tec ..... 3, 2 ........ Fkt. Zusatzmodul-BMR Rel.2 (SSR) ...dto. ..................................................................................--- .........--- .........--- ..........---
h08 .......tec ..... 3, 2 ........ Fkt. Zusatzmodul-BMR Rel.3 (SSR) ...dto. ..................................................................................--- .........--- .........--- ..........---
h09 .......tec ..... 3, 2 ........ Fkt. Zusatzmodul-BMR Rel.4 (SSR) ...dto. ..................................................................................--- .........--- .........--- ..........---
h20 .......oem .. 3, 2 ........ Fühlertyp ..............................................201 = TF201, 501 = TF501, 5o1, 5o2 = kd.spez .......501 .........501 .........501 ..........501
h21 .......oem .. 3, 2 ........ Funktion Fühlereing. 1 .........................--- = ausgeschaltet, d
.
h22 .......oem .. 3, 2 ........ Funktion Fühlereing. 2 .........................dto. ..................................................................................--- .........--- .........--- ..........---
h23 .......oem .. 3, 2 ........ Funktion Fühlereing. 3 .........................dto. ..................................................................................--- .........--- .........--- ..........---
h24 .......oem .. 3, 2 ........ Funktion Fühlereing. 4 .........................dto. ..................................................................................--- .........--- .........--- ..........---
h25 .......oem .. 3, 2 ........ Funktion Druckgebereing. 1, 4/20mA ...dto. ..................................................................................Lco .........Lco .......Lco ..........Lco
h26 .......oem .. 3, 2 ........ Funktion Druckgebereing. 2, 4/20mA ...dto. ..................................................................................--- .........Hco .......hco ..........hco
h31 .......oem .. 3, 2 ........ Funktion Digitaleingang (DI) 1 .............--- = ausgeschaltet, . --- ............................................--- .........FbK .........fbK ..........fbK
Parameter, die mit "nA" gekennzeichnet sind, dienen nur
der Information und können nicht verändert werden.
Hinweis
"Co" ist das Passwort/Code für diesen Parameter.
Die 3 Bedienercodes sind:
- OEM-Code (oem) : Monat + Stunde + 20
- Techniker-Code (tec) : 88
- Kunden-Code (---): ohne Code
h32 .......oem .. 3, 2 ........ Funktion Digitaleingang (DI) 2 .............dto.
h33 .......oem .. 3, 2 ........ Funktion Digitaleingang (DI) 3 .............dto.
h34 .......oem .. 3, 2 ........ Funktion Digitaleingang (DI) 4 .............dto.
h40 .......oem .. 3, 2 ........ Analogausgang liefert ..........................420 = Strom 4-20mA , 010= Spannung 0-10V .............010 ..........010 ........010 ..........010
h41 .......oem .. 3, 2 ........ Analogausgang arbeitet als/liefert .......--- = 0V / 4 mA .............................................................--- ..........KP ..........KP ............KP
h49 .......tec ..... 3, 2 ........ CRII Leistungsregelung verwenden ... 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 1
h50 .......tec ..... 3, 2 ........ Nr. des priorisierten Motors (SD) ........ 0 = alle gleich, 1=Motor 1, 2=Motor 2, 3=, 4..8=dto. ... 0 ..............0 ...............0 ............. 1
h51 .......tec ..... 3, 2 ........ Stufenanzahl SD-Motor 1 ................... 0...8 ............................................................................... 1 ..............1 ...............2 ............. 3
h52 .......tec ..... 3, 2 ........ Stufenanzahl SD-Motor 2 ................... 0...8 ............................................................................... 0 ..............1 ...............1 ............. 1
h53 .......tec ..... 3, 2 ........ Stufenanzahl SD-Motor 3 ................... 0...8 ............................................................................... 0 ..............1 ...............1 ............. 1
h54 .......tec ..... 3, 2 ........ Stufenanzahl SD-Motor 4 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h55 .......tec ..... 3, 2 ........ Stufenanzahl SD-Motor 5 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h56 .......tec ..... 3, 2 ........ Stufenanzahl SD-Motor 6 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h57 .......tec ..... 3, 2 ........ Stufenanzahl SD-Motor 7 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h58 .......tec ..... 3, 2 ........ Stufenanzahl SD-Motor 8 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h61 .......tec ..... 3, 2 ........ Schaltausgang SD Stufe 1 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h62 .......tec ..... 3, 2 ........ Schaltausgang SD Stufe 2 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............1 ............. 1
h63 .......tec ..... 3, 2 ........ Schaltausgang SD Stufe 3 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h64 .......tec ..... 3, 2 ........ Schaltausgang SD Stufe 4 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h65 .......tec ..... 3, 2 ........ Schaltausgang SD Stufe 5 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h66 .......tec ..... 3, 2 ........ Schaltausgang SD Stufe 6 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h67 .......tec ..... 3, 2 ........ Schaltausgang SD Stufe 7 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h68 .......tec ..... 3, 2 ........ Schaltausgang SD Stufe 8 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h71 .......tec ..... 3, 2 ........ Stufenanzahl HD-Motor 1 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h72 .......tec ..... 3, 2 ........ Stufenanzahl HD-Motor 2 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h73 .......tec ..... 3, 2 ........ Stufenanzahl HD-Motor 3 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h74 .......tec ..... 3, 2 ........ Stufenanzahl HD-Motor 4 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h75 .......tec ..... 3, 2 ........ Stufenanzahl HD-Motor 5 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h76 .......tec ..... 3, 2 ........ Stufenanzahl HD-Motor 6 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h77 .......tec ..... 3, 2 ........ Stufenanzahl HD-Motor 7 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h78 .......tec ..... 3, 2 ........ Stufenanzahl HD-Motor 8 ................... 0...8 ............................................................................... 0 ..............0 ...............0 ............. 0
h81 .......tec ..... 3, 2 ........ Schaltausgang HD Stufe 1 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h82 .......tec ..... 3, 2 ........ Schaltausgang HD Stufe 2 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h83 .......tec ..... 3, 2 ........ Schaltausgang HD Stufe 3 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h84 .......tec ..... 3, 2 ........ Schaltausgang HD Stufe 4 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h85 .......tec ..... 3, 2 ........ Schaltausgang HD Stufe 5 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h86 .......tec ..... 3, 2 ........ Schaltausgang HD Stufe 6 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h87 .......tec ..... 3, 2 ........ Schaltausgang HD Stufe 7 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h88 .......tec ..... 3, 2 ........ Schaltausgang HD Stufe 8 invertiert .. 0 = nein, 1 = ja ............................................................. 0 ..............0 ...............0 ............. 0
h90 ........oem .. 3 .............Konfiguration speichern ..................... --- = beenden ohne speichern mit RET-Taste .......... --- ..........--- ........ --- ..........---
(mit OEM-Code)
h91 ........70 ..... 3 .............Konfiguration laden (mit Code 70) .... --- = keine, cF1 = Konf. 1, cF2 = Konf. 2, ................. --- ..........--- ........ --- ..........---
h92 ........tec ..... 3, 2 .........Erw.-Modul BMR 3002 vorhanden .... 0 = nein, 1 = ja ............................................................. 0 ..............0 ............ 0 ..............0
h93 .......--- ...... 3, 2, 1 .....Untergrenze Druckgebereingang 1 ... -1,0...160,0 bar ............................................................. -1,0 bar ...-0,5 bar .. -0,5 bar ...-0,5 bar
h94 .......--- ...... 3, 2, 1 .....Obergrenze Druckgebereingang 1 .... -1,0...160,0 bar ............................................................. +9,0 bar ..+7,0 bar .+7,0 bar .. +7,0 bar
h95 .......--- ...... 3, 2, 1 .....Untergrenze Druckgebereingang 2 ... -1,0...160,0 bar ............................................................. -1,0 bar ...0 bar ...... 0 bar........0 bar
h96 .......--- ...... 3, 2, 1 .....Obergrenze Druckgebereingang 2 .... -1,0...160,0 bar ............................................................. +9,0 bar ..25,0 bar . 25,0 bar ..25,0 bar
h99 .......--- ...... 3, 2, 1 .....Verwendetes Kältemittel..................... - - - = abgeschaltet,
Bereich
alA = Warnung/Alarm, alA = Warnung/Alarm,
SuA = Warnung Ansaugüberhitzung
L1 =SD-Stufe 1, l2 =SD-Stufe 2, L3 =SD-Stufe 3,
L4 =SD-Stufe 4, L5 =SD-Stufe 5, l6 =SD-Stufe 6,
L7 =SD-Stufe 7, L8 =SD-Stufe 8, K1 =HD-Stufe 1,
K2 =HD-Stufe 2, K3 =HD-Stufe 3, K4 =HD-Stufe 4
K5 =HD-Stufe 5, K6 =HD-Stufe 6, K7 =HD-Stufe 7,
K8 =HD-Stufe 8
s = Anzeigefühler, ................--- .........--- .........--- ..........---
i
Lco = Regelfühler SD, Hco = Regelfühler HD,
out = Außentemperatur, Sut = Saugrohrtemp
L(1 = Lastbegrenzung 1, L(2 = Lastbegrenzung 2,
FbL = Zwangsrücklauf (passiv),
fbK = Zwangsrücklauf (aktiv),
dnL = Nachtbetrieb (passiv),
dnK = Nachtbetrieb (aktiv),
LFL = externe Saugdruckstörung (passiv),
LFK = externe Saugdruckstörung (aktiv),
KFL = externe Hochdruckstörung (passiv),
KFK = externe Hochdruckstörung (aktiv),
r1 = Rückmeldung SD-Motor 1,
r2 = Rückmeldung SD-Motor 2,
r3 = Rückmeldung SD-Motor 3,
r4 = Rückmeldung SD-Motor 4
........................................................................--- ..........r1 ..........r1 ............r1
........................................................................--- ..........r2 ..........r2 ............r2
........................................................................--- ..........r3 ..........r3 ............r3
100 = 100% (10V bzw. 20 mA),
= PI Regler SD, KP = P Regler HD
LP
i
do = speichern mit RET-Taste
cF3 = Konf. 3, cF4 = Konf. 4, cFU = Konfig. user
Regelung nur über Temperaturfühler ............................2 ..............2.............2 .............2
1= NH3, 2= R134a, 3= R22, 4= R23, 5= R404a,
6= R507, 7= R402A, 8= R402B, 9= R407C,
10= R123, 11= R290, 12= CO2, 13= R502,
14= R723, 15= R410A, 16= R407F, 17= R448A,
18= R449A,
19=R1270
Betriebsanleitung Stufenregler MSR eco 3140
Cf1
Cf2
Cf3
Cf4
