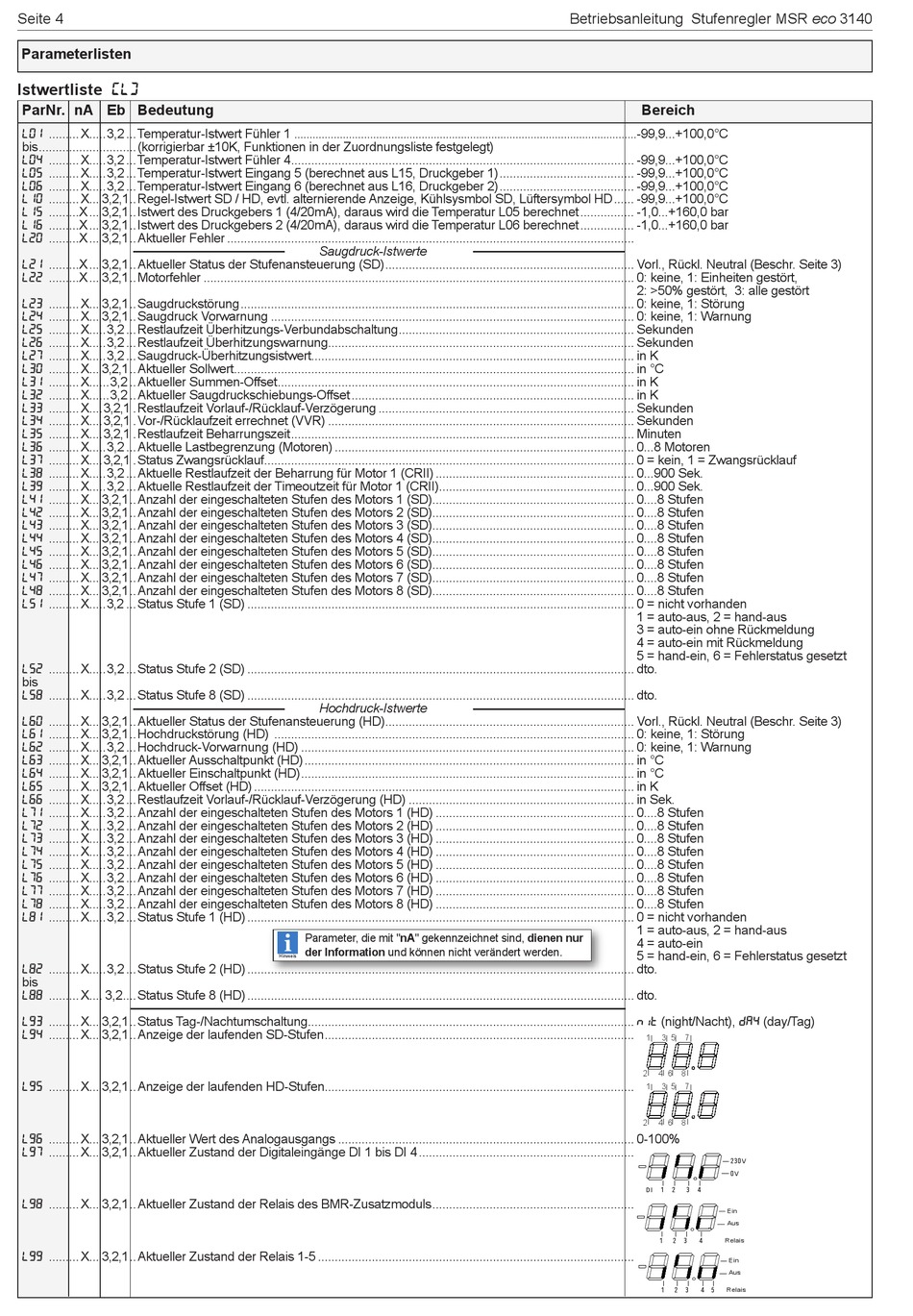

Seite 4
Parameterlisten
Istwertliste (L)
ParNr. nA Eb Bedeutung
L01 .........X .....3,2 ...Temperatur-Istwert Fühler 1 .................................................................................................................-99,9...+100,0°C
bis .............................(korrigierbar ±10K, Funktionen in der Zuordnungsliste festgelegt)
L04 .........X .....3,2 ...Temperatur-Istwert Fühler 4 ...................................................................................................... -99,9...+100,0°C
L05 .........X .....3,2 ...Temperatur-Istwert Eingang 5 (berechnet aus L15, Druckgeber 1) ........................................ -99,9...+100,0°C
L06 .........X .....3,2 ...Temperatur-Istwert Eingang 6 (berechnet aus L16, Druckgeber 2) ........................................ -99,9...+100,0°C
L10 .........X ... 3,2,1 ..Regel-Istwert SD / HD, evtl. alternierende Anzeige, Kühlsysmbol SD, Lüftersymbol HD ...... -99,9...+100,0°C
L15 .........X ... 3,2,1 ..Istwert des Druckgebers 1 (4/20mA), daraus wird die Temperatur L05 berechnet ................ -1,0...+160,0 bar
L16 .........X ... 3,2,1 ..Istwert des Druckgebers 2 (4/20mA), daraus wird die Temperatur L06 berechnet ................ -1,0...+160,0 bar
L20 .........X ... 3,2,1 ..Aktueller Fehler .........................................................................................................................
L21 .........X ... 3,2,1 ..Aktueller Status der Stufenansteuerung (SD) .......................................................................... Vorl., Rückl. Neutral (Beschr. Seite 3)
L22 .........X ... 3,2,1 ..Motorfehler ................................................................................................................................ 0: keine, 1: Einheiten gestört,
L23 .........X ... 3,2,1 ..Saugdruckstörung ..................................................................................................................... 0: keine, 1: Störung
L24 .........X ... 3,2,1 ..Saugdruck Vorwarnung ............................................................................................................ 0: keine, 1: Warnung
L25 .........X .....3,2 ...Restlaufzeit Überhitzungs-Verbundabschaltung ...................................................................... Sekunden
L26 .........X .....3,2 ...Restlaufzeit Überhitzungswarnung ........................................................................................... Sekunden
L27 .........X .....3,2 ...Saugdruck-Überhitzungsistwert ................................................................................................ in K
L30 .........X ... 3,2,1 ..Aktueller Sollwert ....................................................................................................................... in °C
L31 .........X ......3,2 ..Aktueller Summen-Offset .......................................................................................................... in K
L32 .........X ......3,2 ..Aktueller Saugdruckschiebungs-Offset .................................................................................... in K
L33 .........X ....3,2,1 .Restlaufzeit Vorlauf-/Rücklauf-Verzögerung ............................................................................ Sekunden
L34 .........X ....3,2,1 .Vor-/Rücklaufzeit errechnet (VVR) ........................................................................................... Sekunden
L35 .........X ....3,2,1 .Restlaufzeit Beharrungszeit ...................................................................................................... Minuten
L36 .........X .....3,2 ...Aktuelle Lastbegrenzung (Motoren) ......................................................................................... 0...8 Motoren
L37 .........X ....3,2,1 .Status Zwangsrücklauf .............................................................................................................. 0 = kein, 1 = Zwangsrücklauf
L38 .........X .....3,2 ...Aktuelle Restlaufzeit der Beharrung für Motor 1 (CRII) ........................................................... 0...900 Sek.
L39 .........X .....3,2 ...Aktuelle Restlaufzeit der Timeoutzeit für Motor 1 (CRII) .......................................................... 0...900 Sek.
L41 .........X ... 3,2,1 ..Anzahl der eingeschalteten Stufen des Motors 1 (SD)............................................................ 0....8 Stufen
L42 .........X ... 3,2,1 ..Anzahl der eingeschalteten Stufen des Motors 2 (SD)............................................................ 0....8 Stufen
L43 .........X ... 3,2,1 ..Anzahl der eingeschalteten Stufen des Motors 3 (SD)............................................................ 0....8 Stufen
L44 .........X ... 3,2,1 ..Anzahl der eingeschalteten Stufen des Motors 4 (SD)............................................................ 0....8 Stufen
L45 .........X ... 3,2,1 ..Anzahl der eingeschalteten Stufen des Motors 5 (SD)............................................................ 0....8 Stufen
L46 .........X ... 3,2,1 ..Anzahl der eingeschalteten Stufen des Motors 6 (SD)............................................................ 0....8 Stufen
L47 .........X ... 3,2,1 ..Anzahl der eingeschalteten Stufen des Motors 7 (SD)............................................................ 0....8 Stufen
L48 .........X ... 3,2,1 ..Anzahl der eingeschalteten Stufen des Motors 8 (SD)............................................................ 0....8 Stufen
L51 .........X .....3,2 ...Status Stufe 1 (SD) ................................................................................................................... 0 = nicht vorhanden
L52 .........X .....3,2 ...Status Stufe 2 (SD) ................................................................................................................... dto.
bis
L58 .........X .....3,2 ...Status Stufe 8 (SD) ................................................................................................................... dto.
L60 .........X ... 3,2,1 ..Aktueller Status der Stufenansteuerung (HD) .......................................................................... Vorl., Rückl. Neutral (Beschr. Seite 3)
L61 .........X ... 3,2,1 ..Hochdruckstörung (HD) ........................................................................................................... 0: keine, 1: Störung
L62 .........X .....3,2 ...Hochdruck-Vorwarnung (HD) ................................................................................................... 0: keine, 1: Warnung
L63 .........X ... 3,2,1 ..Aktueller Ausschaltpunkt (HD) .................................................................................................. in °C
L64 .........X ... 3,2,1 ..Aktueller Einschaltpunkt (HD) ................................................................................................... in °C
L65 .........X ... 3,2,1 ..Aktueller Offset (HD) ................................................................................................................. in K
L66 .........X .....3,2 ...Restlaufzeit Vorlauf-/Rücklauf-Verzögerung (HD) ................................................................... in Sek.
L71 .........X .....3,2 ...Anzahl der eingeschalteten Stufen des Motors 1 (HD) ........................................................... 0....8 Stufen
L72 .........X .....3,2 ...Anzahl der eingeschalteten Stufen des Motors 2 (HD) ........................................................... 0....8 Stufen
L73 .........X .....3,2 ...Anzahl der eingeschalteten Stufen des Motors 3 (HD) ........................................................... 0....8 Stufen
L74 .........X .....3,2 ...Anzahl der eingeschalteten Stufen des Motors 4 (HD) ........................................................... 0....8 Stufen
L75 .........X .....3,2 ...Anzahl der eingeschalteten Stufen des Motors 5 (HD) ........................................................... 0....8 Stufen
L76 .........X .....3,2 ...Anzahl der eingeschalteten Stufen des Motors 6 (HD) ........................................................... 0....8 Stufen
L77 .........X .....3,2 ...Anzahl der eingeschalteten Stufen des Motors 7 (HD) ........................................................... 0....8 Stufen
L78 .........X .....3,2 ...Anzahl der eingeschalteten Stufen des Motors 8 (HD) ........................................................... 0....8 Stufen
L81 .........X .....3,2 ...Status Stufe 1 (HD) ................................................................................................................... 0 = nicht vorhanden
L82 .........X .....3,2 ...Status Stufe 2 (HD) ................................................................................................................... dto.
bis
L88 .........X .... 3,2 ....Status Stufe 8 (HD) ................................................................................................................... dto.
L93 .........X ... 3,2,1 ..Status Tag-/Nachtumschaltung ................................................................................................. n
L94 .........X ... 3,2,1 ..Anzeige der laufenden SD-Stufen ............................................................................................
L95 .........X ... 3,2,1 ..Anzeige der laufenden HD-Stufen ............................................................................................
L96 .........X ... 3,2,1 ..Aktueller Wert des Analogausgangs ........................................................................................ 0-100%
L97 .........X ... 3,2,1 ..Aktueller Zustand der Digitaleingänge DI 1 bis DI 4 ................................................................
L98 .........X ... 3,2,1 ..Aktueller Zustand der Relais des BMR-Zusatzmoduls ............................................................
L99 .........X ... 3,2,1 ..Aktueller Zustand der Relais 1-5 ..............................................................................................
Saugdruck-Istwerte
Hochdruck-Istwerte
Parameter, die mit "nA" gekennzeichnet sind, dienen nur
der Information und können nicht verändert werden.
Hinweis
Betriebsanleitung Stufenregler MSR eco 3140
Bereich
2: >50% gestört, 3: alle gestört
1 = auto-aus, 2 = hand-aus
3 = auto-ein ohne Rückmeldung
4 = auto-ein mit Rückmeldung
5 = hand-ein, 6 = Fehlerstatus gesetzt
1 = auto-aus, 2 = hand-aus
4 = auto-ein
5 = hand-ein, 6 = Fehlerstatus gesetzt
t (night/Nacht), dA4 (day/Tag)
i
1
3 5
7
2
4 6
8
1
3 5
7
2
4 6
8
230V
0V
DI
1
2
3
4
Ein
230V
Aus
0V
DI
1
1
2
2
3
3
4
4
5
Relais
Ein
Aus
1
2
3
4
5
Relais
