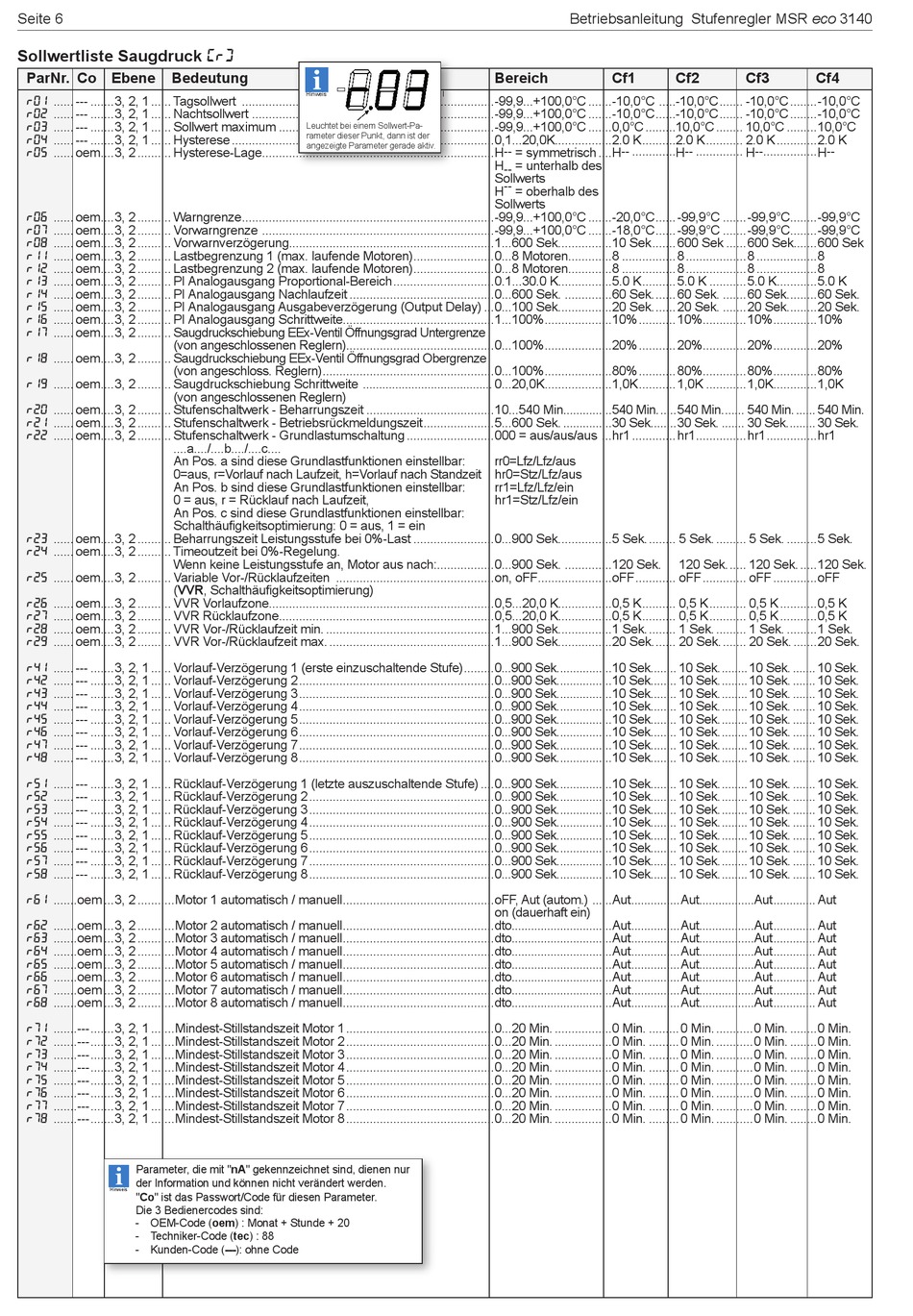

Sollwertliste Saugdruck (r)
ParNr. Co Ebene
Bedeutung
r01 ...... --- .......3, 2, 1 ...... Tagsollwert ...........................................................................-99,9...+100,0°C .......-10,0°C .....-10,0°C ....... -10,0°C ........-10,0°C
r02 ...... --- .......3, 2, 1 ...... Nachtsollwert ........................................................................-99,9...+100,0°C .......-10,0°C ......-10,0°C ....... -10,0°C ........-10,0°C
r03 ...... --- .......3, 2, 1 ...... Sollwert maximum ................................................................-99,9...+100,0°C .......0,0°C .........10,0°C ........ 10,0°C .........10,0°C
r04 ...... --- .......3, 2, 1 ...... Hysterese ..............................................................................0,1...20,0K.................2.0 K ..........2.0 K ........... 2.0 K ............2.0 K
r05 ...... oem ....3, 2 .......... Hysterese-Lage .....................................................................H -- = symmetrisch ....H -- ............. H -- .............. H -- ................ H --
r06 ...... oem ....3, 2 .......... Warngrenze ...........................................................................-99,9...+100,0°C .......-20,0°C ......-99,9°C .......-99,9°C ........-99,9°C
r07 ...... oem ....3, 2 .......... Vorwarngrenze .....................................................................-99,9...+100,0°C .......-18,0°C ......-99,9°C .......-99,9°C ........-99,9°C
r08 ...... oem ....3, 2 .......... Vorwarnverzögerung.............................................................1...600 Sek. ...............10 Sek .......600 Sek ......600 Sek .......600 Sek
r11 ...... oem ....3, 2 .......... Lastbegrenzung 1 (max. laufende Motoren) ........................0...8 Motoren .............8 ................8 ..................8 ..................8
r12 ...... oem ....3, 2 .......... Lastbegrenzung 2 (max. laufende Motoren) ........................0...8 Motoren .............8 ................8 ..................8 ..................8
r13 ...... oem ....3, 2 .......... PI Analogausgang Proportional-Bereich ..............................0.1...30.0 K................5.0 K ..........5.0 K ...........5.0 K ............5.0 K
r14 ...... oem ....3, 2 .......... PI Analogausgang Nachlaufzeit ...........................................0...600 Sek. ..............60 Sek. ......60 Sek. .......60 Sek. ........60 Sek.
r15 ...... oem ....3, 2 .......... PI Analogausgang Ausgabeverzögerung (Output Delay) ...0...100 Sek. ...............20 Sek. ......20 Sek. .......20 Sek. ........20 Sek.
r16 ...... oem ....3, 2 .......... PI Analogausgang Schrittweite .............................................1...100% ....................10% ...........10% .............10% .............10%
r17 ...... oem ....3, 2 .......... Saugdruckschiebung EEx-Ventil Öffnungsgrad Untergrenze
(von angeschlossenen Reglern)............................................0...100% ....................20% ...........20% .............20% .............20%
r18 ...... oem ....3, 2 .......... Saugdruckschiebung EEx-Ventil Öffnungsgrad Obergrenze
(von angeschloss. Reglern) ...................................................0...100% ....................80% ...........80% .............80% .............80%
r19 ...... oem ....3, 2 .......... Saugdruckschiebung Schrittweite ........................................ 0...20,0K ....................1,0K ...........1,0K ............1,0K .............1,0K
(von angeschlossenen Reglern)
r20 ...... oem ....3, 2 .......... Stufenschaltwerk - Beharrungszeit ......................................10...540 Min...............540 Min. .....540 Min. ...... 540 Min. ...... 540 Min.
r21 ...... oem ....3, 2 .......... Stufenschaltwerk - Betriebsrückmeldungszeit .....................5...600 Sek. ...............30 Sek. .......30 Sek. ....... 30 Sek. ........ 30 Sek.
r22 ...... oem ....3, 2 .......... Stufenschaltwerk - Grundlastumschaltung ..........................000 = aus/aus/aus ...hr1 .............hr1 ...............hr1 ...............hr1
....a..../....b..../....c....
An Pos. a sind diese Grundlastfunktionen einstellbar:
0=aus, r=Vorlauf nach Laufzeit, h=Vorlauf nach Standzeit hr0=Stz/Lfz/aus
An Pos. b sind diese Grundlastfunktionen einstellbar:
0 = aus, r = Rücklauf nach Laufzeit,
An Pos. c sind diese Grundlastfunktionen einstellbar:
Schalthäufigkeitsoptimierung: 0 = aus, 1 = ein
r23 ...... oem ....3, 2 .......... Beharrungszeit Leistungsstufe bei 0%-Last ........................0...900 Sek. ...............5 Sek. ........ 5 Sek. ......... 5 Sek. .........5 Sek.
r24 ...... oem ....3, 2 .......... Timeoutzeit bei 0%-Regelung.
Wenn keine Leistungsstufe an, Motor aus nach: .................0...900 Sek. ..............120 Sek.
r25 ...... oem ....3, 2 .......... Variable Vor-/Rücklaufzeiten ...............................................on, oFF ......................oFF ............ oFF ............. oFF .............oFF
(VVR, Schalthäufigkeitsoptimierung)
r26 ...... oem ....3, 2 .......... VVR Vorlaufzone...................................................................0,5...20,0 K................0,5 K .......... 0,5 K ........... 0,5 K ...........0,5 K
r27 ...... oem ....3, 2 .......... VVR Rücklaufzone ................................................................0,5...20,0 K................0,5 K .......... 0,5 K ........... 0,5 K ...........0,5 K
r28 ...... oem ....3, 2 .......... VVR Vor-/Rücklaufzeit min. ..................................................1...900 Sek. ...............1 Sek. ........ 1 Sek. ......... 1 Sek. .........1 Sek.
r29 ...... oem ....3, 2 .......... VVR Vor-/Rücklaufzeit max. .................................................1...900 Sek. ...............20 Sek. ...... 20 Sek. ....... 20 Sek. .......20 Sek.
r41 ...... --- .......3, 2, 1 ...... Vorlauf-Verzögerung 1 (erste einzuschaltende Stufe) .........0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r42 ...... --- .......3, 2, 1 ...... Vorlauf-Verzögerung 2 ..........................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r43 ...... --- .......3, 2, 1 ...... Vorlauf-Verzögerung 3 ..........................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r44 ...... --- .......3, 2, 1 ...... Vorlauf-Verzögerung 4 ..........................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r45 ...... --- .......3, 2, 1 ...... Vorlauf-Verzögerung 5 ..........................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r46 ...... --- .......3, 2, 1 ...... Vorlauf-Verzögerung 6 ..........................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r47 ...... --- .......3, 2, 1 ...... Vorlauf-Verzögerung 7 ..........................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r48 ...... --- .......3, 2, 1 ...... Vorlauf-Verzögerung 8 ..........................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r51 ...... --- .......3, 2, 1 ...... Rücklauf-Verzögerung 1 (letzte auszuschaltende Stufe) ....0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r52 ...... --- .......3, 2, 1 ...... Rücklauf-Verzögerung 2 .......................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r53 ...... --- .......3, 2, 1 ...... Rücklauf-Verzögerung 3 .......................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r54 ...... --- .......3, 2, 1 ...... Rücklauf-Verzögerung 4 .......................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r55 ...... --- .......3, 2, 1 ...... Rücklauf-Verzögerung 5 .......................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r56 ...... --- .......3, 2, 1 ...... Rücklauf-Verzögerung 6 .......................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r57 ...... --- .......3, 2, 1 ...... Rücklauf-Verzögerung 7 .......................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r58 ...... --- .......3, 2, 1 ...... Rücklauf-Verzögerung 8 .......................................................0...900 Sek. ................10 Sek. ....... 10 Sek. ........10 Sek. ....... 10 Sek.
r61 .......oem ...3, 2 ...........Motor 1 automatisch / manuell .............................................oFF, Aut (autom.) ......Aut ...............Aut .................Aut ............. Aut
r62 .......oem ...3, 2 ...........Motor 2 automatisch / manuell .............................................dto...............................Aut ...............Aut .................Aut ............. Aut
r63 .......oem ...3, 2 ...........Motor 3 automatisch / manuell .............................................dto...............................Aut ...............Aut .................Aut ............. Aut
r64 .......oem ...3, 2 ...........Motor 4 automatisch / manuell .............................................dto...............................Aut ...............Aut .................Aut ............. Aut
r65 .......oem ...3, 2 ...........Motor 5 automatisch / manuell .............................................dto...............................Aut ...............Aut .................Aut ............. Aut
r66 .......oem ...3, 2 ...........Motor 6 automatisch / manuell .............................................dto...............................Aut ...............Aut .................Aut ............. Aut
r67 .......oem ...3, 2 ...........Motor 7 automatisch / manuell .............................................dto...............................Aut ...............Aut .................Aut ............. Aut
r68 .......oem ...3, 2 ...........Motor 8 automatisch / manuell .............................................dto...............................Aut ...............Aut .................Aut ............. Aut
r71 .......--- .......3, 2, 1 .......Mindest-Stillstandszeit Motor 1 ............................................0...20 Min. .................0 Min. .........0 Min. ...........0 Min. ........0 Min.
r72 .......--- .......3, 2, 1 .......Mindest-Stillstandszeit Motor 2 ............................................0...20 Min. .................0 Min. .........0 Min. ...........0 Min. ........0 Min.
r73 .......--- .......3, 2, 1 .......Mindest-Stillstandszeit Motor 3 ............................................0...20 Min. .................0 Min. .........0 Min. ...........0 Min. ........0 Min.
r74 .......--- .......3, 2, 1 .......Mindest-Stillstandszeit Motor 4 ............................................0...20 Min. .................0 Min. .........0 Min. ...........0 Min. ........0 Min.
r75 .......--- .......3, 2, 1 .......Mindest-Stillstandszeit Motor 5 ............................................0...20 Min. .................0 Min. .........0 Min. ...........0 Min. ........0 Min.
r76 .......--- .......3, 2, 1 .......Mindest-Stillstandszeit Motor 6 ............................................0...20 Min. .................0 Min. .........0 Min. ...........0 Min. ........0 Min.
r77 .......--- .......3, 2, 1 .......Mindest-Stillstandszeit Motor 7 ............................................0...20 Min. .................0 Min. .........0 Min. ...........0 Min. ........0 Min.
r78 .......--- .......3, 2, 1 .......Mindest-Stillstandszeit Motor 8 ............................................0...20 Min. .................0 Min. .........0 Min. ...........0 Min. ........0 Min.
Parameter, die mit "nA" gekennzeichnet sind, dienen nur
der Information und können nicht verändert werden.
Hinweis
"Co" ist das Passwort/Code für diesen Parameter.
Die 3 Bedienercodes sind:
- OEM-Code (oem) : Monat + Stunde + 20
- Techniker-Code (tec) : 88
- Kunden-Code (---): ohne Code
Hinweis
Leuchtet bei einem Sollwert-Pa-
rameter dieser Punkt, dann ist der
angezeigte Parameter gerade aktiv.
Betriebsanleitung Stufenregler MSR eco 3140
Bereich
Cf1
H -- = unterhalb des
Sollwerts
H -- = oberhalb des
Sollwerts
rr0=Lfz/Lfz/aus
rr1=Lfz/Lfz/ein
hr1=Stz/Lfz/ein
on (dauerhaft ein)
Cf2
Cf3
Cf4
120 Sek. ..... 120 Sek. .....120 Sek.
