Stufenschaltwerk für Verdichter
Maximal 4 Stufen
Für Einzel- und mehrstufige
Verdichter
Automatische Grundlastumschaltung
Für Drucktransmitter und Pressostat
Anzeige in bar
2. Sollwert über interne Uhr
Lastabwurf / Schnellrücklauf
Grenzwert-Warnung
Mindest-Stillstandszeit
integrierte Betriebsstundenzähler
RS-485-Schnittstelle
Vier unterschiedliche Bauformen
Verdichtersteuerungen

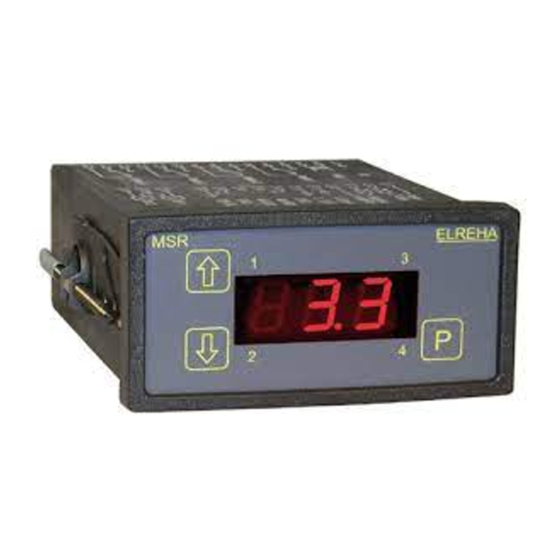

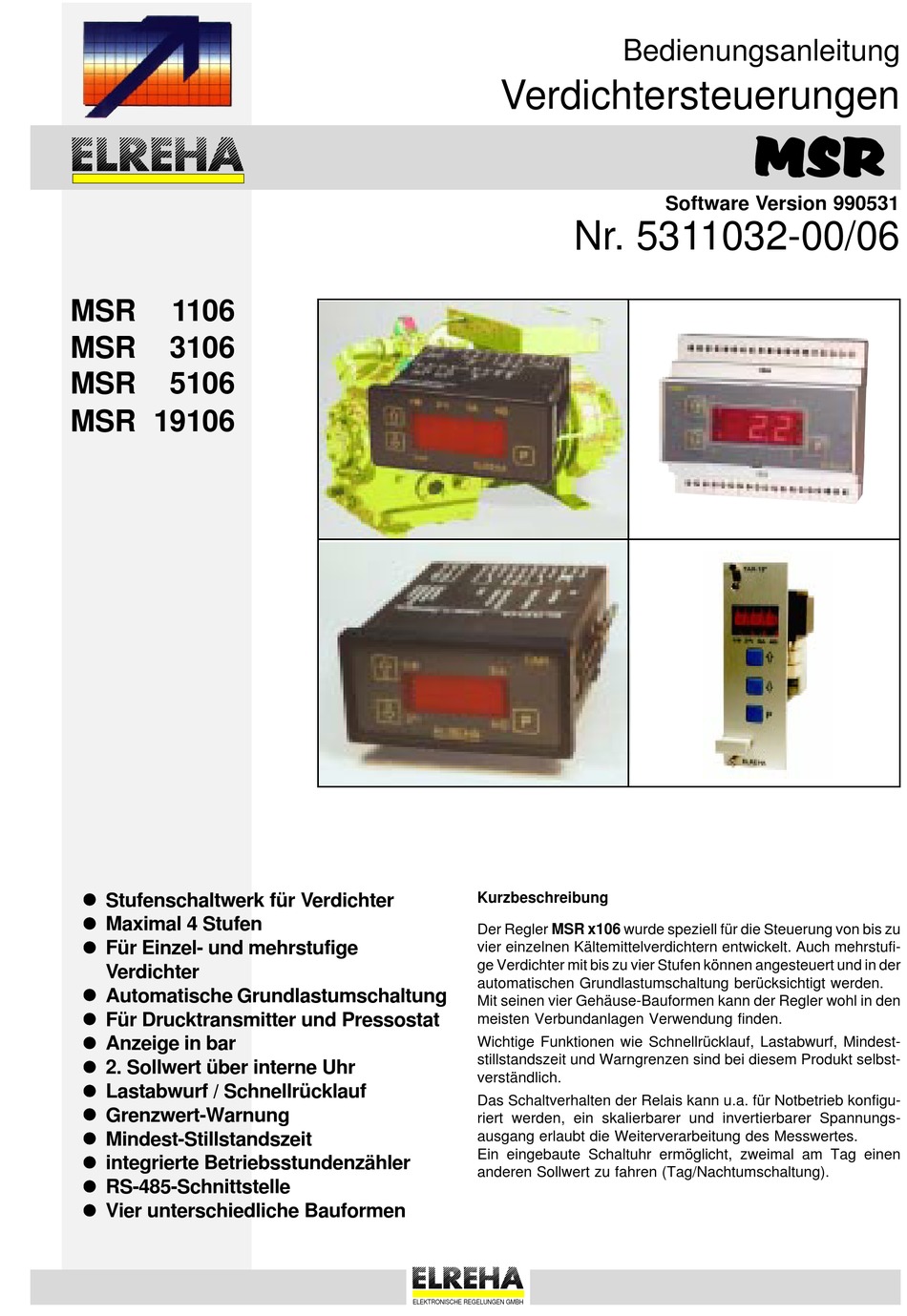

Nr. 5311032-00/06
Kurzbeschreibung
Der Regler MSR x106 wurde speziell für die Steuerung von bis zu
vier einzelnen Kältemittelverdichtern entwickelt. Auch mehrstufi-
ge Verdichter mit bis zu vier Stufen können angesteuert und in der
automatischen Grundlastumschaltung berücksichtigt werden.
Mit seinen vier Gehäuse-Bauformen kann der Regler wohl in den
meisten Verbundanlagen Verwendung finden.
Wichtige Funktionen wie Schnellrücklauf, Lastabwurf, Mindest-
stillstandszeit und Warngrenzen sind bei diesem Produkt selbst-
verständlich.
Das Schaltverhalten der Relais kann u.a. für Notbetrieb konfigu-
riert werden, ein skalierbarer und invertierbarer Spannungs-
ausgang erlaubt die Weiterverarbeitung des Messwertes.
Ein eingebaute Schaltuhr ermöglicht, zweimal am Tag einen
anderen Sollwert zu fahren (Tag/Nachtumschaltung).
ELEKTRONISCHE REGELUNGEN GMBH
Bedienungsanleitung
Software Version 990531
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elreha MSR 3106
Inhaltszusammenfassung für Elreha MSR 3106
- Seite 1 Bedienungsanleitung Verdichtersteuerungen Software Version 990531 Nr. 5311032-00/06 1106 3106 5106 MSR 19106 Stufenschaltwerk für Verdichter Kurzbeschreibung Maximal 4 Stufen Der Regler MSR x106 wurde speziell für die Steuerung von bis zu Für Einzel- und mehrstufige vier einzelnen Kältemittelverdichtern entwickelt. Auch mehrstufi- ge Verdichter mit bis zu vier Stufen können angesteuert und in der Verdichter automatischen Grundlastumschaltung berücksichtigt werden.
-
Seite 2: Inhaltsverzeichnis
Seite Bedienung / Bedienungselemente ........3 MSR 1106 .... Panelmontage 12-24V AC/DC Schutz gegen unautorisierte Bedienung ......3 MSR 3106 .... Hutschienenmontage 230V~, 50-60 Hz Betriebsmodus- (Status-)anzeige ........3 MSR 5106 .... Panelmontage, 230V~, 50-60 Hz, Parameterliste ..............4-5 MSR 19106 ..19"-Modul, 8TE, 230V~, 50-60 Hz Funktionsbeschreibung ............ -
Seite 3: Bedienung / Bedienungselemente
Bedienungsanleitung Verdichtersteuerung Seite 3 Bedienung Schutz gegen unautorisierte Bedienung Bedienungselemente Bis auf wenige Ausnahmen lassen sich Parameter nur verändern, wenn vorher eine Codenummer eingegeben wurde. Diese Codenummer (siehe Parameterliste) wird folgendermaßen ein- Stufe 1 Ein/Aus Stufe 3 Ein/Aus gegeben: Taste zum erhöhen Taste "P"... -
Seite 4: Parameterliste
Seite 4 Bedienungsanleitung Verdichtersteuerung Parameterliste Parameter- Code Bezeichnung Defaultwert Grenzen Ihr Eintrag nummer Regel-Istwert Statusanzeige VL/RL/Lastabwurf Regel-Sollwert (absolut, Start Rücklauf) In den mit P08/P09 festge- legten Grenzen Sollwert-Obergrenze (für P04) +30.0 -1.0...+30.0 Sollwert-Untergrenze (für P04) -1.0 -1.0...P08 Hysterese/Neutralzone 0.5...10.0 Oberer Warngrenzwert (relativ zu P04) +31.0 -1.0...+30.0 Bei Überschreitung und Ablauf von P15... - Seite 5 Bedienungsanleitung Verdichtersteuerung Seite 5 Parameterliste (Fortsetzung) Parameter- Code Bezeichnung Defaultwert Grenzen Ihr Eintrag nummer Einschaltzeit Regelsollwert Nacht Stunden 0...23 h Einschaltzeit Regelsollwert Nacht Minuten 0... 59 min Ausschaltzeit Regelsollwert Nacht Stunden 0...23 h Ausschaltzeit Regelsollwert Nacht Minuten 0... 59 min Adresse des Reglers im Netzwerk 1...78 Daten-Übertragungsgeschwindigk.
-
Seite 6: Funktionsbeschreibung
Seite 6 Bedienungsanleitung Verdichtersteuerung Funktionsbeschreibung Ansteuerung des Reglers Tag-/Nachtumschaltung / 2. Sollwert Der Regler kann sowohl über einen Drucktransmitter als auch Zum Zweck der Energieeinsparung kann zu bestimmten Zeiten über einen klassischen Pressostaten angesteuert werden. Die mit einen anderen Saugdruck-Sollwert gearbeitet werden. Mit Umschaltung erfolgt mit P28. - Seite 7 Bedienungsanleitung Verdichtersteuerung Seite 7 Verdichter-Ansteuerung dafür, daß alle angeschlossenen Verdichter über einen längeren Zeitraum in etwa die gleichen Laufzeiten aufweisen. Der MSR-Regler kann maximal 4 Einzelverdichter oder mehrstu- Die Art der Verdichter, Einzel- oder Mehrstufenverdichter, wird fige Verdichter mit ingesamt maximal 4 Stufen ansteuern. bei der Grundlastumschaltung automatisch berücksichtigt.
-
Seite 8: Installation / Inbetriebnahme
Seite 8 Bedienungsanleitung Verdichtersteuerung Echtzeituhr / Schaltuhr Betriebsstundenzähler Der Regler enthält eine Tages-Schaltuhr ohne Datumsfunktion, Für jeden der vier Relaisausgänge steht ein Betriebsstunden- die zur Umschaltung auf einen Nachtsollwert verwendet wird. zähler zur Verfügung. Es wird die Zeit gezählt und aufsummiert, Nach einem Spannungsausfall bzw. - Seite 9 Bedienungsanleitung Verdichtersteuerung Seite 9 Abmessungen MSR 1106 56 (2.2) 3 (.12) (.47) 0..10V N D O M S R E L R E H A OK 1 4 . . 2 0 m A 76 (3.0) Rückansicht mit Befestigungsrahmen 15 14 75 (2.95) Anschluß...
- Seite 10 Seite 10 Bedienungsanleitung Verdichtersteuerung Abmessungen MSR 3106 Pressostat-Anschluß MSR 3106 105 (4.13) Rückl. Pressostat 2 0 2 1 2 5 2 6 3 4 3 5 3 6 M S R Vorl. E L R E H A 1 3 1 4 1 5 1 6 1 7 1 8 1 9 M S R 3 1 0 6 59 (2.32)
- Seite 11 Bedienungsanleitung Verdichtersteuerung Seite 11 Abmessungen MSR 5106 119 (4.69) Regel- Fühler Netz Begrenz.- Fühler Relais K1 4 - 2 0 m A I N 0 - 1 0 V = O U T Relais K2 G N D M S R E L R E H A 485 NDO 485 DO...
-
Seite 12: Msr 1106
IEC 1000-4-1, IEC 1000-4-2, IEC 1000-4-3*, IEC 1000-4-4, IEC 1000-4-5, EN 55011 B, EN 50081, Teil 1 und 2; EN 50082, Teil 1 und 2, EN 61010 Teil 1, EN 61010-1/A2 Teil 1/A1 Diese Erklärung wird verantwortlich vom Hersteller/Importeur abgegeben durch: ELREHA Elektronische Regelungen GmbH Klaus Birkner, QML und Leiter des EMV-Labors ..... 68766 Hockenheim Hockenheim 31.5.1999...
