Seite 2
Das MSR eco übernimmt die Regelung einer Kälteanlage mit Verdichtern mit bis zu 4 bzw. 8 Stufen. Gleichzeitig dient
es als Zentraleinheit für bis zu 64 vernetzte Kühlstellenregler, welche durch Kommunikation von Werten zur Ener-
gieeinsparung beitragen können. Das MSR eco kann auch mit einem Frontend wie SMZ-5140 oder Web-Gateway
vernetzt werden (siehe Beispiel). Über diese Wege ist Kommunikation und Fernsteuerung jederzeit möglich.
Verbund
(4 Stufen)
compound
(4 stages)
MSR eco 3140
Kühlstellenregler
Cold Storage Contr.
Kühlstellenregler
Cold Storage Contr.
Kühlstellenregler
Cold Storage Contr.
Bis zu 64 Kühlstellen,
verbunden über RS-485 line
Up to 64 Cold Storages,
connected via RS-485 line

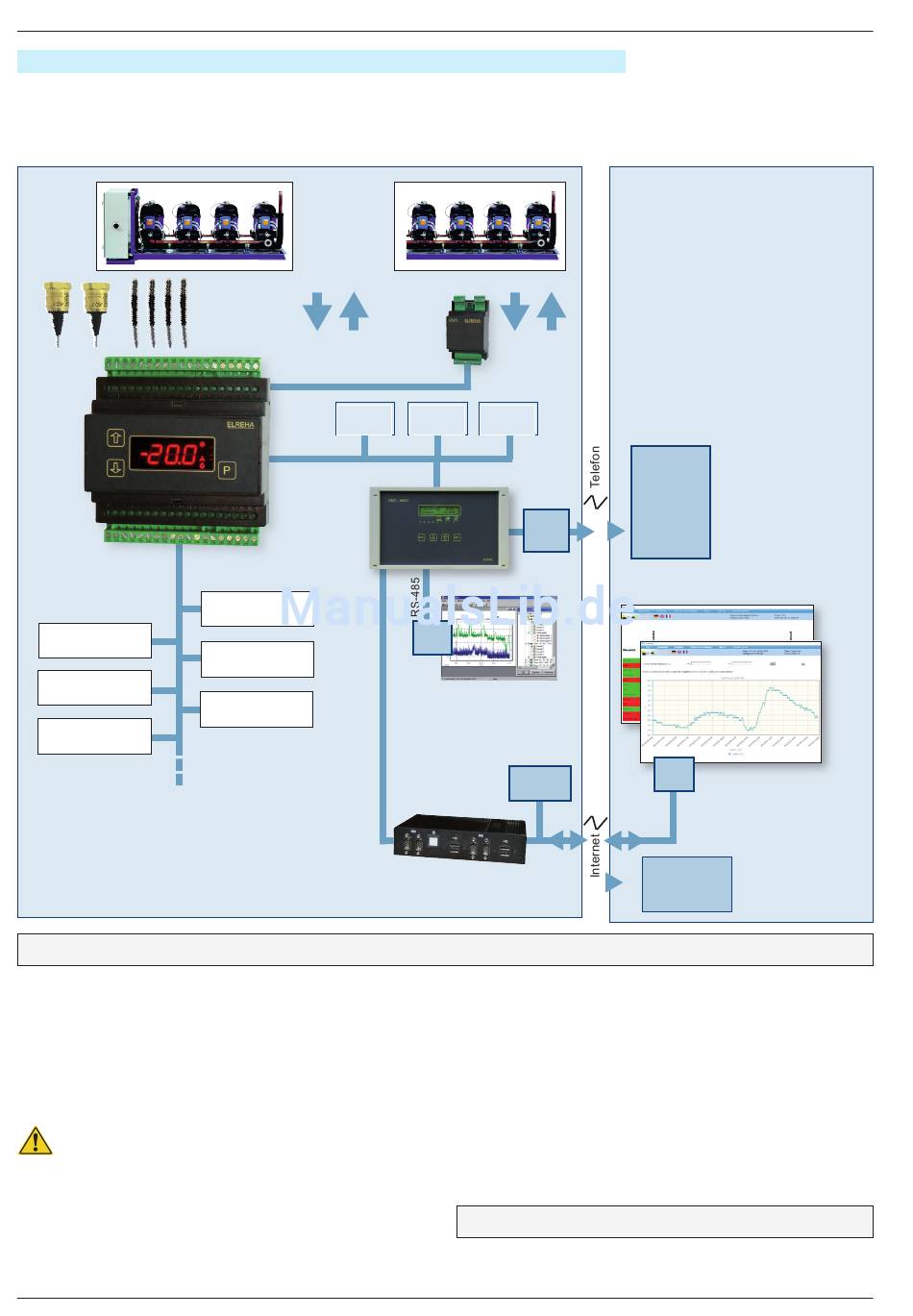

Vernetzungsbeispiele /
Networking Examples
Technische Daten
Betriebsspannung ............................. 230V 50-60Hz, max. 9VA (nur Regler)
Umgebungstemperatur ....................................................................0...+50°C
Max. Luftfeuchte ..............................................85% r.F., nicht kondensierend
Eingänge .................................................4x Temperaturfühler, TF 201 (PTC)
oder TF 501 (Pt 1000) sowie kundenspezifische Fühler
2x Druckgeber 4-20mA DC (skalierbar), Ri= 100 Ohm
Messbereiche der
TF 501
Fühlereingänge
TF 201
So1 ......................................... -40°C...+25°C
So2 ......................................... -50°C...+50°C
Temperaturbereiche des Fühlerkopfes bzw. -kabels sind zu
beachten!
Achtung
Genauigkeit ............................................±0.5K über den Bereich -35..+25°C
für den Umgebungstemperaturbereich 10..30°C
Digitaleingänge ..............................................................4x 230V~, max. 3mA
Überspannungskategorie II, Verschmutzungsgrad 2
Schaltausgänge Relais ....................1x Wechsler, 1x Schließer, potentialfrei
Überspannungskategorie III, Verschmutzungsgrad 2
(+ 4 Stufen)
(+ 4 stages)
2x Druckgeber
2x Pressure
Transducers
4x Temp.fühler
4x Temperature Probes
Regler
Controller
RS-485 (Netzwerk/Line)
Kühlstellenregler
Cold Storage Contr.
Kühlstellenregler
Cold Storage Contr.
Kühlstellenregler
Cold Storage Contr.
.................... -100°C...+100°C
(Pt1000)
..... -50°C...+100°C
(PTC, 2 kΩ bei 25°C)
Schaltleistung 8A cos phi=1/250V AC
Betriebsanleitung Stufenregler MSR eco 3140
BMR 3002
Regler
Regler
Controller
Controller
Analog-
Modem
SMZ 5140
PC
Datenmanagement mit
"CV-Scheduler" vor Ort.
Data Management with
'CV-Scheduler' locally
PC mit
Browser
Alternative /
Alternative
Web-Gateway
Schaltausgänge SSR (z.B. für EEx-Ventil) ........3x Solid-State-Relais (SSR)
Überspannungskategorie III, Verschmutzungsgrad 2
Versorgung Druckgeber ..................................... 22V DC ±10%, 40 mA max.
Analogausgang ....................................... 0...10V oder 4...20mA umschaltbar
Anzeige/Einstellbereiche ..............................................siehe Parameterlisten
Schnittstellen...................................................................................3x RS 485
Datenerhalt ....................................................................................unbegrenzt
Echtzeituhr ......................... automatische Sommer-/Winterzeitumschaltung,
Gehäuse .............................................. Kunststoffgehäuse mit Folientastatur
Zubehör
- Temperaturfühler TF 501, Anzahl je nach Anwendungsfall
- Drucktransmitter mit 4-20mA Ausgang
MSR eco
Systemübersicht
Beliebige
Empfänger:
z.B. Servicetechniker
Any Receiver :
e.g. Service Technician
Stör-
meldungen
als Email
Error
Messages
as Email
PC
Browser /
Browser
Internet Explorer,
Firefox, etc.
Störmeldungen
als Email
Error Messages
as Email
Schaltleistung max. 0,5 A / 230V AC
0...10 V DC, max. Strom typ. 1mA
4...20 mA, max. Bürde 500 Ohm
typ. 10 Tage Laufzeit ohne Netzspannung
für Normschiene 35mm nach DIN EN 50022,
Schraubklemmen 2,5 mm²
